Toepassing
- De persluchtcilinder CDU-T is ideaal voor toepassingen waarbij de zuiger standaard in uitgeschoven positie moet blijven, bijvoorbeeld bij vasthoud- of klemtoepassingen.
- Deze cilinder wordt gebruikt in geautomatiseerde processen die een betrouwbare terugstelling bij drukval vereisen.
- De elastische demping zorgt voor een schokarme beweging.

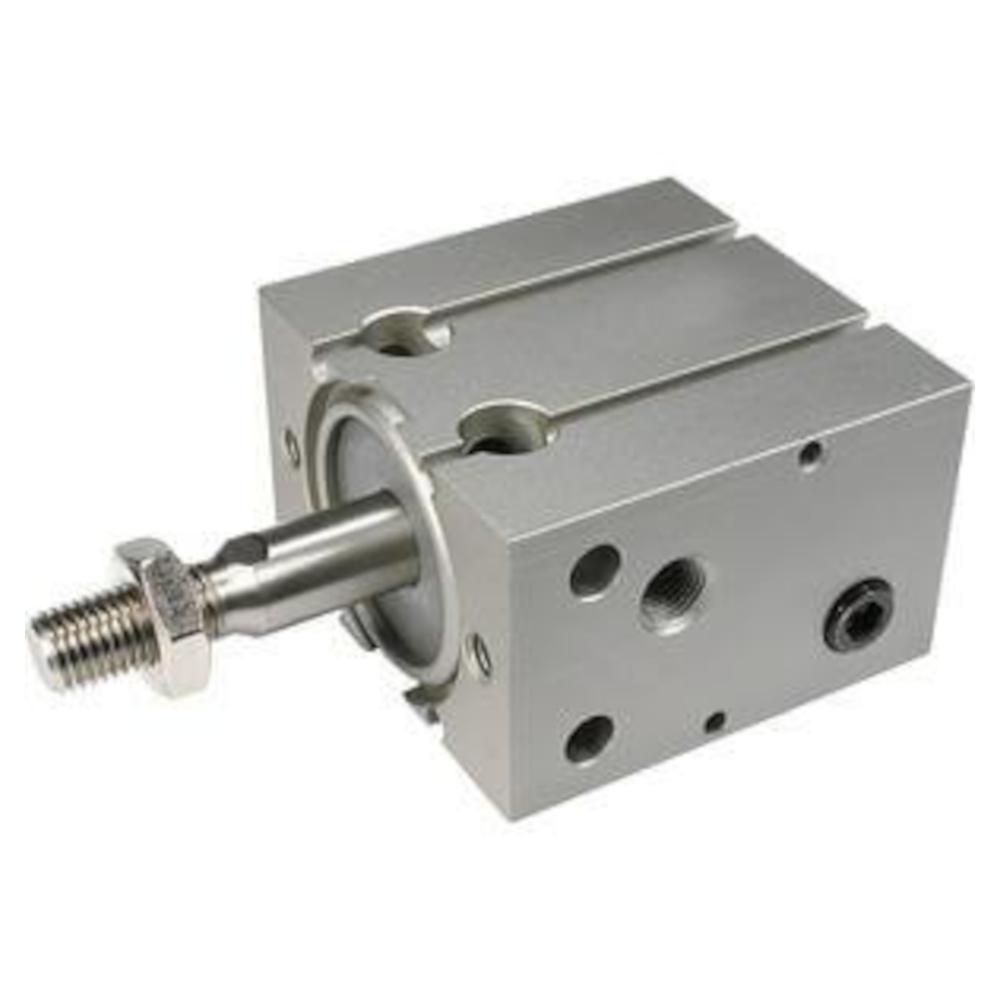

- De enkelwerkende cilinder CDU-T met veerkracht is uitgerust met een elastische demping en een geïntegreerde magneet voor positiebewaking.
- Hij wordt door perslucht ingetrokken en keert door veerkracht terug naar de uitgeschoven positie.
- Door de compacte constructie kan deze direct op machineconstructies worden bevestigd.
- De aluminium behuizing zorgt voor een hoge bedrijfszekerheid en een lange levensduur.
- Materiaal cilinderbuis - aluminium, hard geanodiseerd
- Materiaal cilinderdeksel - messing, chemisch vernikkeld (zuiger-Ø 6 en 10 mm) / aluminium, gechromateerd (zuiger-Ø 16 tot 32 mm)
- Materiaal zuiger - messing (zuiger-Ø 6 en 10 mm) / aluminium (zuiger-Ø 16 tot 32 mm)
- Materiaal zuigerstang - roestvrij staal
- Materiaal demper - urethaan
- Materiaal afstrijkers, afdichtingen - NBR
- Medium - Perslucht
- Smering - levenslang gesmeerd
- Werking - enkelwerkend, veerkracht uitgeschoven
- Testdruk - 10,5 bar
- max. werkdruk - 7 bar
- min. werkdruk - 1,3 tot 2 bar
- Omgevings- en mediumtemperatuur - Zonder signaalgever -10 tot 70 °C (geen bevriezing) / Met signaalgever -10 tot 60 °C (geen bevriezing)
- Zuigersnelheid - 50 tot 500 mm/s
- Demping - elastisch
- Pistonstangschroefdraad - Buitenschroefdraad
- Schroefdraadtolerantie - JIS-klasse 2
- Zuigerdiameter - 6 tot 32 mm
- Slag - 5 tot 15 mm
- Breedte - 13 tot 40 mm
- Hoogte - 22 tot 62 mm
- Lengte - 56 tot 114 mm
- Gewicht - 22 tot 347 g
