Toepassing
- De persluchtcilinder CDUK-D wordt gebruikt in geautomatiseerde installaties en machines waarin nauwkeurige lineaire bewegingen met een hoge herhaalnauwkeurigheid vereist zijn.
- Hij is bijzonder geschikt voor hef-, positionerings- en spantaken in de machine- en installatiebouw.
- Door de verdraaibeveiligde zuigerstang is hij ideaal voor toepassingen met zijdelingse krachten of torsiebelasting.

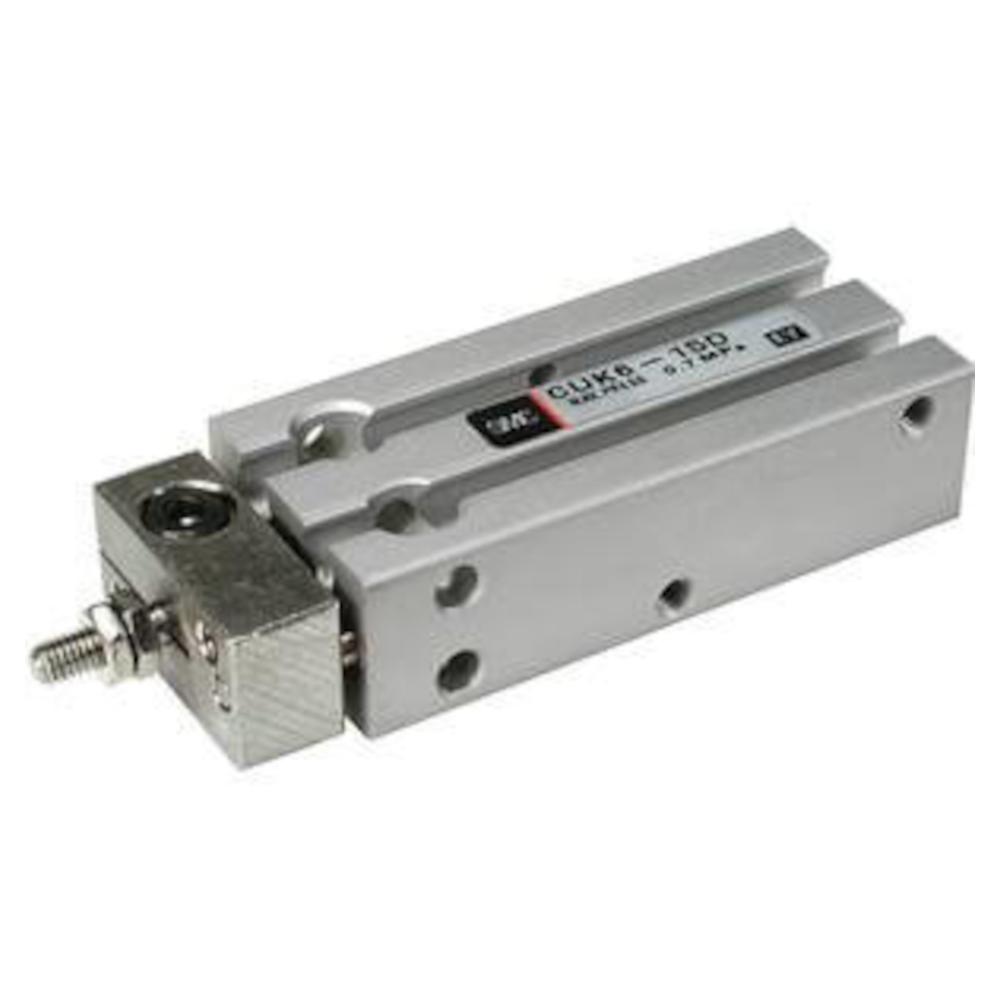

- De dubbelwerkende cilinder voor directe montage CDUK-D is uitgerust met een eenzijdige, verdraaibeveiligde zuigerstang en een geïntegreerde magneet voor positiebewaking.
- De elastische demping zorgt voor een stille werking en vermindert de schokbelasting aan het einde van de slag.
- De stabiele aluminium behuizing maakt een directe, montagevriendelijke bevestiging mogelijk.
- Materiaal cilinderbuis - aluminium, hard geanodiseerd
- Materiaal cilinderdeksel, zuiger - messing (zuiger-Ø 6 en 10 mm) / aluminium, verchroomd (zuiger-Ø 16 tot 32 mm)
- Materiaal zuigerstang - roestvrij staal
- Materiaal demper - urethaan
- Materiaal afstrijkers, afdichtingen - NBR
- Medium - Perslucht
- Smering - levenslang gesmeerd
- Testdruk - 10,5 bar
- max. werkdruk - 7 bar
- min. werkdruk - 0,8 tot 1,5 bar
- Omgevings- en mediumtemperatuur - zonder signaalgever: –10 tot 70 °C (niet bevroren) / met signaalgever: –10 tot 60 °C (niet bevroren)
- Zuigersnelheid - 50 tot 500 mm/s
- Demping - elastisch
- Schroefdraad zuigerstang - buitenschroefdraad M5 (zuiger-Ø 6 tot 25 mm) / G 1/8" (zuiger-Ø 32 mm)
- Schroefdraadtolerantie - klasse 2
- Verdraaitolerantie van de zuigerstang (zonder belasting: zuigerstang ingetrokken) - ±0,8° (zuiger-Ø 6 tot 16 mm) / ±0,5° (vanaf zuiger-Ø 20 mm)
- Toegestaan koppel - 0,0015 tot 0,20 N·m
- Breedte - 13 tot 40 mm
- Hoogte - 22 tot 62 mm
- Lengte - 56 tot 134 mm
- Gewicht - 28 tot 565 g
