Toepassing
- De persluchtcilinder CDU-A wordt gebruikt in geautomatiseerde installaties en handlingsystemen waarin een exacte bewegingsbesturing bij een hogere dynamiek vereist is.
- Hij is bijzonder geschikt voor montage-, test- en verpakkingsprocessen.
- Door de aanpasbare demping is deze cilinder ideaal voor toepassingen met gevoelige werkstukken of hoge cyclussnelheden.

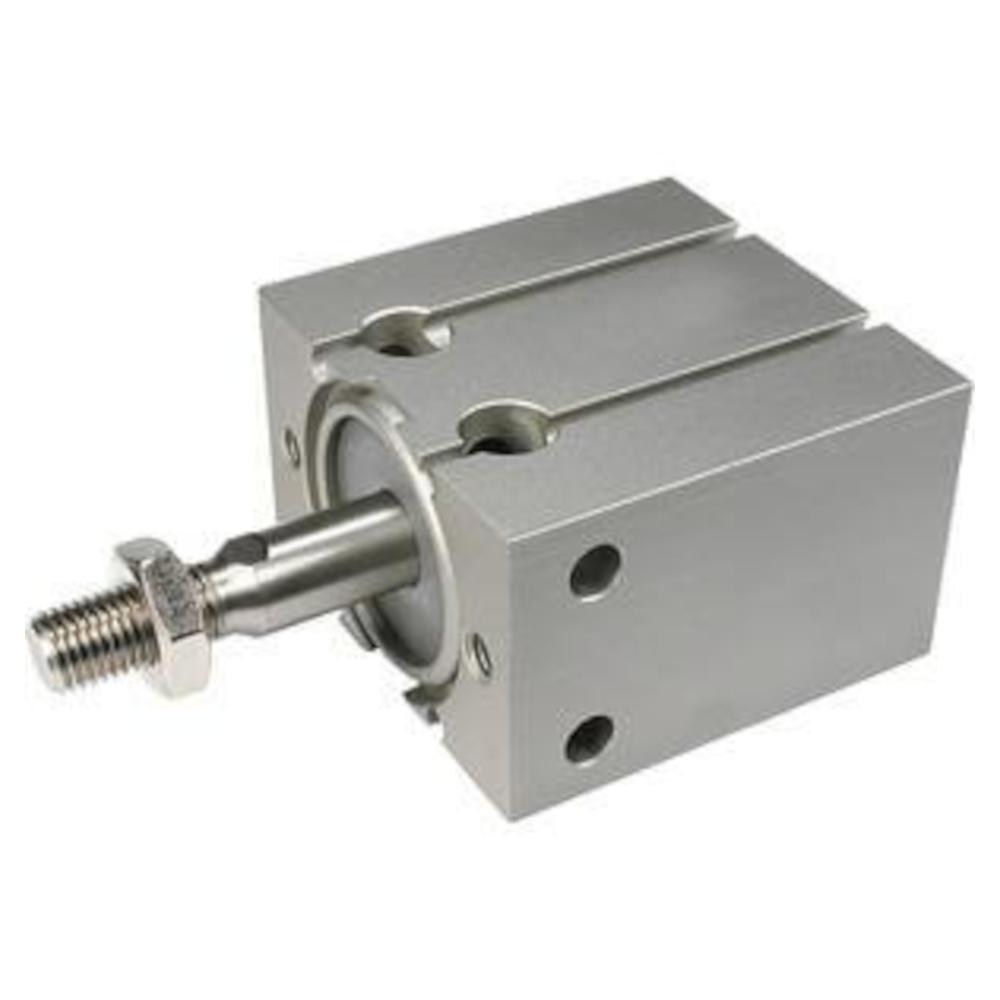

- De cilinder voor directe montage CDU-A is een compacte dubbelwerkende pneumatische aandrijving met geïntegreerde magneet voor positiebepaling.
- De pneumatische demping maakt een nauwkeurig instelbare afremming mogelijk, waardoor de cilinder ook bij hogere snelheden gelijkmatig en schokvrij werkt.
- De behuizing van aluminium biedt een hoge stabiliteit en corrosiebestendigheid.
- De platte vorm maakt een eenvoudige directe montage mogelijk zonder extra bevestigingen.
- Materiaal cilinderbuis, cilinderdeksel/lager - aluminium, hard geanodiseerd
- Materiaal cilinderkop, zuiger - aluminium, verchroomd
- Materiaal zuigerstang - roestvrij staal
- Materiaal afstrijkers, afdichtingen - NBR
- Medium - Perslucht
- Smering - levenslang gesmeerd
- Testdruk - 10 bar
- max. werkdruk - 7 bar
- min. werkdruk - 0,8 bar
- Omgevings- en mediumtemperatuur - Zonder signaalgever -10 tot 70 °C (geen bevriezing) / Met signaalgever -10 tot 60 °C (geen bevriezing)
- Zuigersnelheid - 50 tot 500 mm/s
- Demping - pneumatisch
- Pneumatische aansluiting - M5 of G 1/8"
- Schroefdraad zuigerstang - buitenschroefdraad M6 tot M10 x 1,25
- Schroefdraadtolerantie - JIS-klasse 2
- Effectieve dempingslengte - 6,6 tot 7,7 mm
- Zuigerdiameter - 20 tot 32 mm
- Slag - 20 tot 100 mm
- Breedte - 26 tot 40 mm
- Hoogte - 42 tot 62 mm
- Lengte - 92 tot 183 mm
- Gewicht - 191 tot 859 g
