Toepassing
- De persluchtcilinder CDLM2B-E is ideaal voor toepassingen die een gerichte ontgrendeling of vergrendeling onder bepaalde omstandigheden vereisen.
- Deze cilinder wordt gebruikt in geautomatiseerde span- en positioneringssystemen waar een geregelde vasthoudfunctie vereist is.
- Deze variant is bijzonder geschikt voor machinebouw- en productietoepassingen met hoge precisie-eisen.

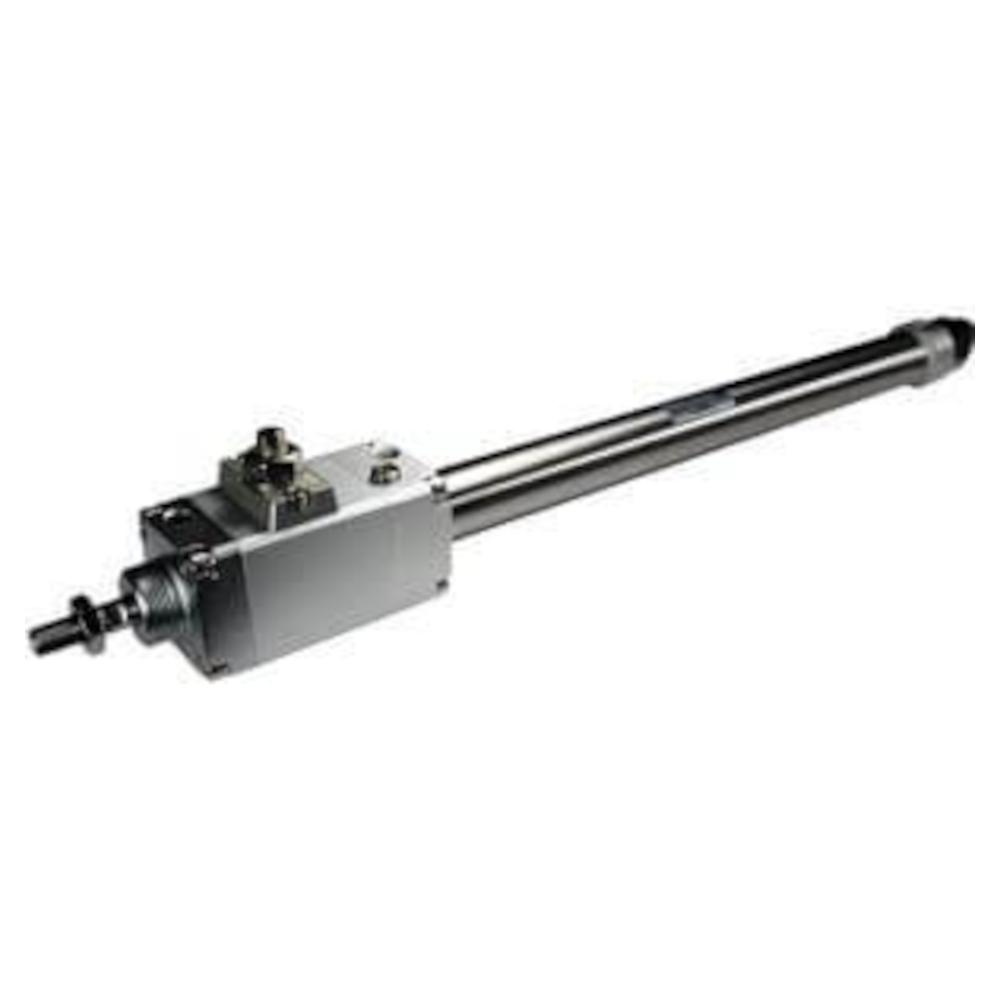

- De dubbelwerkende Fine Lock-cilinder CDLM2B-E met magneetring heeft een vergrendelingsmechanisme dat zowel door veerkracht als pneumatisch kan worden bediend.
- De geanodiseerde aluminium behuizing zorgt voor een laag gewicht en hoge precisie.
- De gecombineerde klemming zorgt voor een veilige bevestiging en gecontroleerde ontgrendeling van de zuigerstang via persluchtbesturing.
- Materiaal behuizing, zuigerstang, remzuiger, remarm, rol, bout - staal
- Materiaal cilinderkop, cilinderdeksel, tussenbehuizing, zuiger - aluminium
- Materiaal cilinderbuis - roestvrij staal
- Materiaal afstrijkers, afdichtingen - NBR
- Werking - dubbelwerkend
- Medium - Perslucht
- Testdruk - 15 bar
- Max. werkdruk - 10 bar
- Min. werkdruk - 0,8 bar
- Omgevings- en mediumtemperatuur - Zonder signaalgever: -10 tot 70 °C (niet bevroren) / Met signaalgever: -10 tot 60 °C (niet bevroren)
- Smeervet - Niet nodig (gesmeerd voor de hele levensduur)
- Zuigersnelheid - 50 tot 500 mm/s
- Cilinderaansluiting/schroefverbinding - Rc(PT)1/8" (Ø 20 en 25 mm) / Rc(PT)1/4" (Ø 40 mm)
- Vergrendelingsunit - klemmen met veer/perslucht
- Ontlastingsdruk - min. 3 bar
- Klemdruk - max. 2,5 bar
- Klemrichting - beide richtingen
- Zuiger-Ø - 20 tot 40 mm
- Slag - 50 tot 250 mm
- Breedte - 38 tot 52 mm
- Hoogte - 57,5 tot 76 mm
- Lengte - 231 tot 383 mm
- Gewicht - 590 tot 1690 g
- Prijs per stuk
