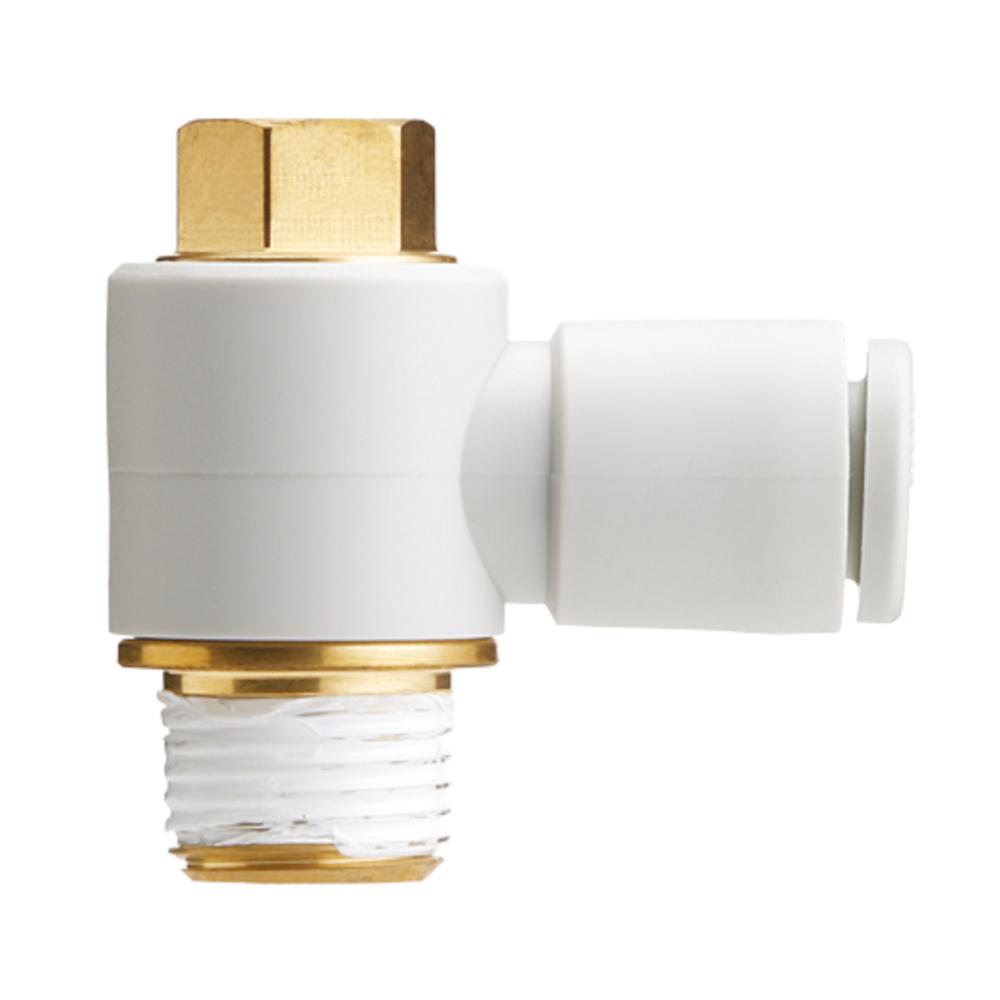

Inschroefhoek KQ2V - roestvrij staal of messing/PBT - met afdichtring - ovale drukring - slang-Ø 4 of 6 mm - AG M5 - VE 2 of 10 stuks - prijs per stuk
Toepassing
- De inschroefhoek KQ2V wordt gebruikt om pneumatische slangen ruimtebesparend en flexibel in een hoek van 90 graden op een schroefdraadaansluiting aan te sluiten.
- Het wordt gebruikt in de automatiseringstechniek, in de machinebouw en in pneumatische besturings- en toevoersystemen met beperkte inbouwruimte.
- Bijzonder voordelig is het gebruik bij complexe leidinggeleidingen en installatielay-outs, waarbij een flexibele uitlijning van de slangkoppelingen vereist is.
- De inschroefhoek KQ2V bestaat uit hoogwaardige materialen zoals POM voor de drukring en nauwkeurig vervaardigde metalen componenten van messing.
- De compacte vormgeving maakt het mogelijk om pneumatische slangen onder een hoek van 90 graden op een schroefdraadaansluiting aan te sluiten.
- De metrische aansluitschroefdraad is voorzien van een afdichtring.
- De ovale drukring vermindert de kracht die nodig is om de slangen in te brengen en te verwijderen aanzienlijk en maakt zo een snelle montage zonder gereedschap mogelijk.
- De zwenkbare constructie maakt een flexibele uitlijning van de aansluitrichting tijdens de montage mogelijk.
- De nauwkeurige afwerking zorgt voor duurzame, veilige en dichte slangverbindingen, zelfs bij veelvuldig omsteken.
- Materiaal - roestvrij staal of messing / PBT
- Omgevingstemperatuur - -5 tot 60 °C
- Mediatemperatuur - -5 tot 40 °C
- Werkdruk - -0,1 tot 1 MPa
- Aansluitschroefdraad - M5 x 0,8
- Geschikte slangbuitendiameter - 4 of 6 mm
- Media - perslucht, water
- Sleutelwijdte - 8 mm
- Breedte - 22,4 of 23,2 mm
- Diepte - 9,8 mm
- Hoogte - 18,4 mm
- Gewicht - 5,4 of 5,7 g
- Minimale afname - 2 of 10 stuks
- Prijs per stuk
Uitvoeringen (6)
Selectie beperken
Materiaal
Buiten-Ø slang
VE
| Artikelnummer | Materiaal | Buiten-Ø slang | VE | Prijs incl. btw. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
973001559036 | Messing | 4 mm | 10 stuks |
|
|||||||||
|
||||||||||||||
|
973001559037 | Vernikkeld messing | 4 mm | 10 stuks |
|
|||||||||
|
||||||||||||||
|
973001580909 | Roestvrij staal | 4 mm | 2 stuks |
|
|||||||||
|
||||||||||||||
|
973001559042 | Messing | 6 mm | 10 stuks |
|
|||||||||
|
||||||||||||||
|
973001559043 | Vernikkeld messing | 6 mm | 10 stuks |
|
|||||||||
|
||||||||||||||
|
973001580910 | Roestvrij staal | 6 mm | 2 stuks |
|
|||||||||
|
||||||||||||||
