Toepassing

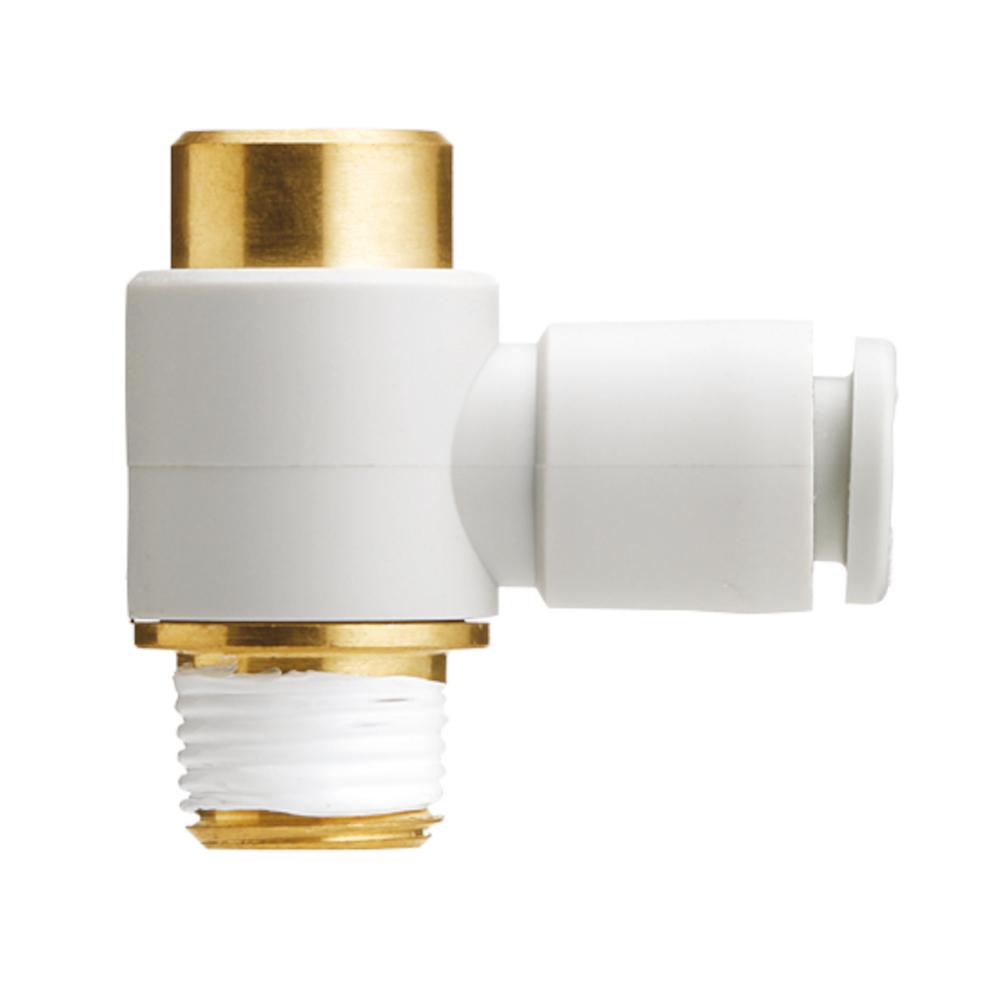

- De insteekhoek KQ2VS wordt gebruikt om pneumatische slangen ruimtebesparend onder een hoek van 90 graden op een schroefdraadaansluiting aan te sluiten, met name bij zeer krappe inbouwomstandigheden.
- Het wordt gebruikt in de automatiseringstechniek, in de machinebouw en in pneumatische besturings- en toevoersystemen, waar slechts beperkte montageruimte beschikbaar is.
- Bijzonder geschikt voor gebruik in compacte machinebehuizingen en schakelkastinstallaties.
- De inschroefhoek KQ2VS bestaat uit hoogwaardige materialen zoals POM voor de drukring en nauwkeurig vervaardigde metalen componenten van messing of chemisch vernikkeld messing.
- De aansluitschroefdraad is in de fabriek voorzien van een schroefdraadafdichting.
- De geïntegreerde inbus in de schroefdraad maakt montage van de fitting ook mogelijk in zeer krappe ruimtes waar geen conventionele zeskantmoersleutels kunnen worden gebruikt.
- De nauwkeurige afwerking zorgt voor duurzame, veilige en dichte verbindingen, zelfs bij veelvuldig verwisselen van slangen.
- Materiaal - messing of vernikkeld messing / PBT
- Omgevingstemperatuur - -5 tot 60 °C
- Mediatemperatuur - -5 tot 40 °C
- Werkdruk - -0,1 tot 1 MPa
- Aansluitschroefdraad - R 1/8" tot R 1/2"
- Geschikte buitendiameter slang - 4 tot 12 mm
- Media - perslucht, water
- Zwenkbaar - 360°
- Sleutelwijdte - 6 tot 10 mm
- Breedte - ca. 26 tot 41,1 mm
- Hoogte - 25,8 tot 38,3 mm
- Gewicht - 13,2 tot 70 g
- Minimale afname - 5 of 10 stuks
- Prijs per stuk
