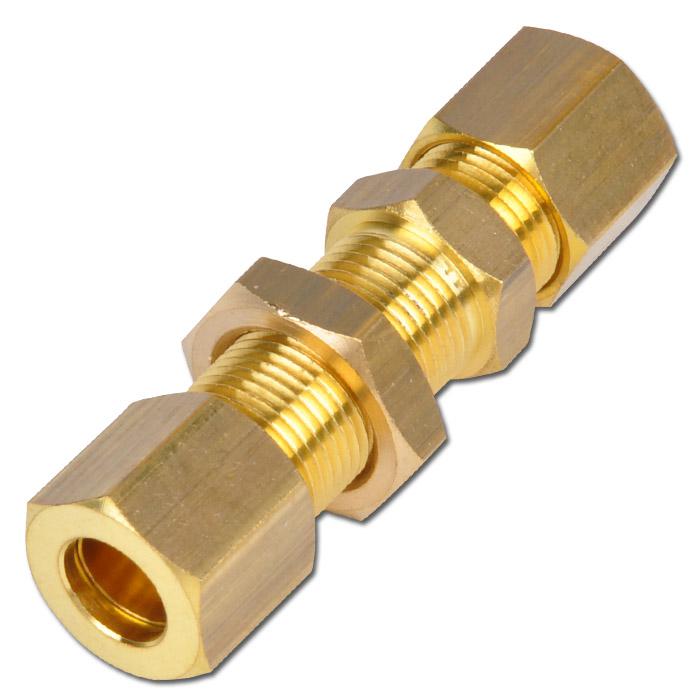

Klemring-schroefverbinding voor scheidingswand - messing - buis-Ø 4 tot 16 mm - metrische schroefdraad voor scheidingswand - PN 76 tot 150
(Voorbeeldweergave)
| € 38,27 |
| Prijs incl. btw. |
| € 5,90 e verzendkosten |
Levertijd 2 - 4 werkdagen
Heeft u vragen?
Wij helpen u graag verder!
Wij helpen u graag verder!
Artikelnummer:
ksvX21421003
Uitvoering
| Buitendiameter buis | 15 mm |
| Schotschroefdraad | M20 x 1,5 mm |
| max. werkdruk | 82 bar |
Toepassing
- De rechte klemring-schroefverbinding is uitstekend geschikt voor het vastschroeven van koudgetrokken koperen en flexibele polyamide buizen met versterkingshuls.
- De schroefverbinding is goedgekeurd voor gebruik in de automobielindustrie volgens BNA.
- De klemringverbinding is vervaardigd uit messing en voorzien van een metrische schroefdraad.
- De aangegeven maximale werkdruk heeft betrekking op het gebruik met harde koperen buizen. Bij zachte koperen buizen moet een correctiefactor van 0,65 (druk x 0,65) worden toegepast. Bij gebruik van polyamide buizen geldt de werkdruk van de betreffende buis.
- Materiaal - messing
- Buitendiameter buis - 4 tot 16 mm
- Schroefdraad voor schotten - metrisch
- max. werkdruk - 76 tot 150 bar
- Temperatuurbereik - -60 tot +300 °C
Uitvoeringen (9)
Selectie beperken
Buitendiameter buis
Schotschroefdraad
max. werkdruk
| Artikelnummer | Buitendiameter buis | Schotschroefdraad | max. werkdruk | Prijs incl. btw. | |||||
|---|---|---|---|---|---|---|---|---|---|
|
|
ksvX21421005 | 4 mm | M8 x 1 mm | 150 bar |
|
||||
|
|||||||||
|
|
ksvX21421006 | 5 mm | M10 x 1 mm | 150 bar |
|
||||
|
|||||||||
|
|
ksvX21421007 | 6 mm | M10 x 1 mm | 150 bar |
|
||||
|
|||||||||
|
|
ksvX21421008 | 8 mm | M12 x 1 mm | 135 bar |
|
||||
|
|||||||||
|
|
ksvX21421000 | 10 mm | M16 x 1,5 mm | 95 bar |
|
||||
|
|||||||||
|
|
ksvX21421001 | 12 mm | M18 x 1,5 mm | 75 bar |
|
||||
|
|||||||||
|
|
ksvX21421002 | 14 mm | M20 x 1,5 mm | 89 bar |
|
||||
|
|||||||||
|
|
ksvX21421003 | 15 mm | M20 x 1,5 mm | 82 bar |
|
||||
|
|||||||||
|
|
ksvX21421004 | 16 mm | M22 x 1,5 mm | 76 bar |
|
||||
|
|||||||||
