Toepassing
- De persluchtcilinder CDM2KW wordt gebruikt wanneer een krachtopname aan beide zijden of een gelijktijdige beweging in twee richtingen vereist is.
- Hij is ideaal voor montage-, span- en heftoepassingen in de automatiseringstechniek.
- De pneumatische demping vermindert schokbelastingen en verhoogt de procesveiligheid.

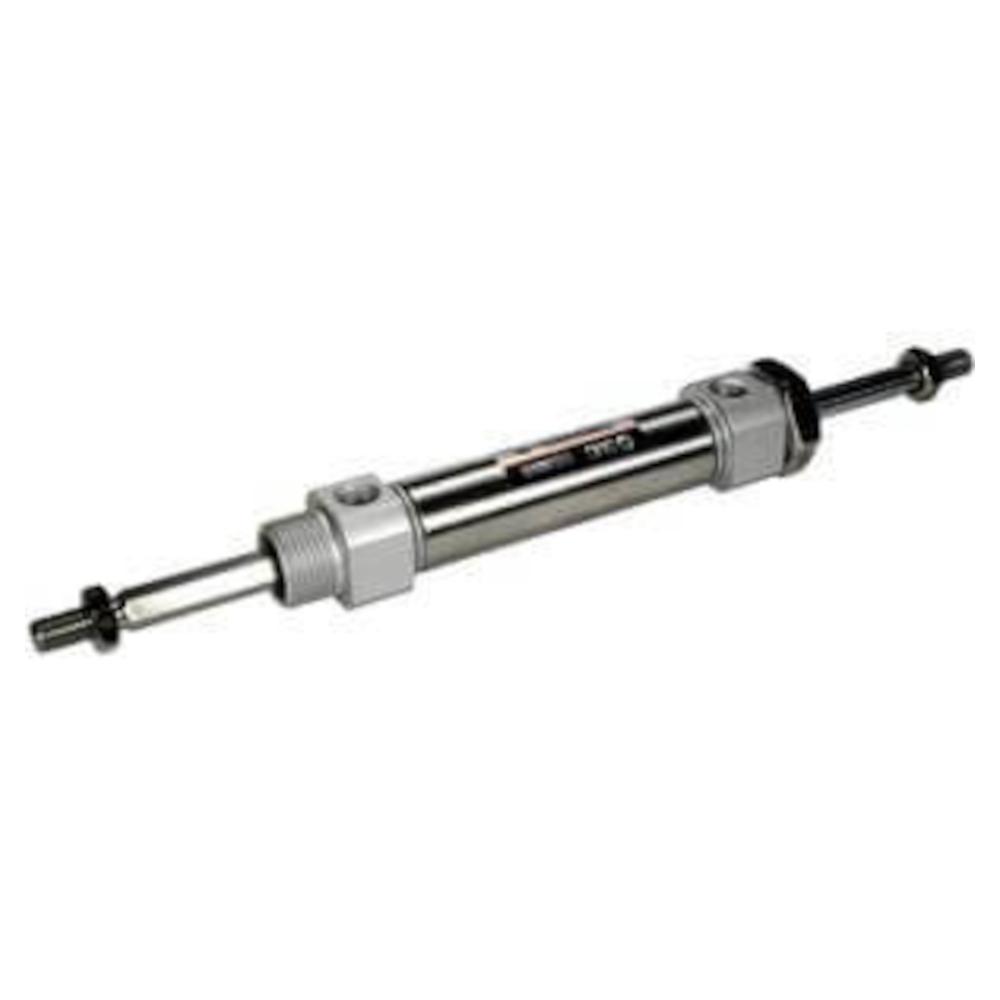

- De dubbelwerkende, verdraaibeveiligde persluchtcilinder CDM2KW met magneetring en doorlopende zuigerstang is uitgerust met pneumatische eindpositie-demping.
- De aluminium behuizing biedt een hoge stabiliteit, terwijl de aan beide zijden geleide zuigerstang nauwkeurige bewegingen en een gelijkmatige krachtoverbrenging mogelijk maakt.
- De centreerpennen zorgen voor een nauwkeurige uitlijning tijdens de montage.
- Materiaal cilinderkop - aluminiumlegering, geanodiseerd
- Materiaal zuiger - aluminiumlegering
- Materiaal cilinderbuis - roestvrij staal
- Materiaal zuigerstang - koolstofstaal / roestvrij staal
- Materiaal dempingsschijven - kunststof
- Materiaal afstrijker, afdichting - NBR
- Werking - dubbelwerkend, doorlopende zuigerstang
- Medium - Perslucht
- Bevestigingswijze - basisuitvoering (centreerpen aan beide zijden)
- Testdruk - 15 bar
- Max. werkdruk - 10 bar
- Min. werkdruk - 0,8 bar
- Verdraaitolerantie van de zuigerstang - ±0,7°
- Omgevings- en mediumtemperatuur - Zonder signaalgever -10 tot 70 °C (niet bevroren) / Met signaalgever -10 tot 60 °C (niet bevroren)
- Smeervet - Niet nodig (gesmeerd voor de hele levensduur)
- Demping - pneumatische demping
- Zuigersnelheid - 50 tot 500 mm/s
- Schroefdraad zuigerstang - buitenschroefdraad M8 x 1,25 of M10 x 1,25
- Pneumatische aansluiting - Rc 1/8"
- Toegestane kinetische energie - 0,54 of 0,78 J
- Effectieve dempingsslag - 11 mm
- Zuiger-Ø - 20 of 25 mm
- Slag - 25 tot 300 mm
- Breedte/hoogte - 24 of 30 mm
- Lengte - 194 tot 752 mm
- Gewicht - 190 tot 850 g
