Toepassing
- De roestvrijstalen persluchtcilinder CG5BATFR is ideaal voor gebruik met vet voor apparaten in de voedselverwerking (NSF-H1-gecertificeerd).
- Deze cilinder is met name geschikt voor toepassingen waarbij soepele en gecontroleerde bewegingen vereist zijn.
- Dankzij NBR-afdichtingen is hij bijzonder geschikt voor droge en schone omgevingen.
- De basisuitvoering is ideaal voor standaardtoepassingen met een hoge herhaalnauwkeurigheid.

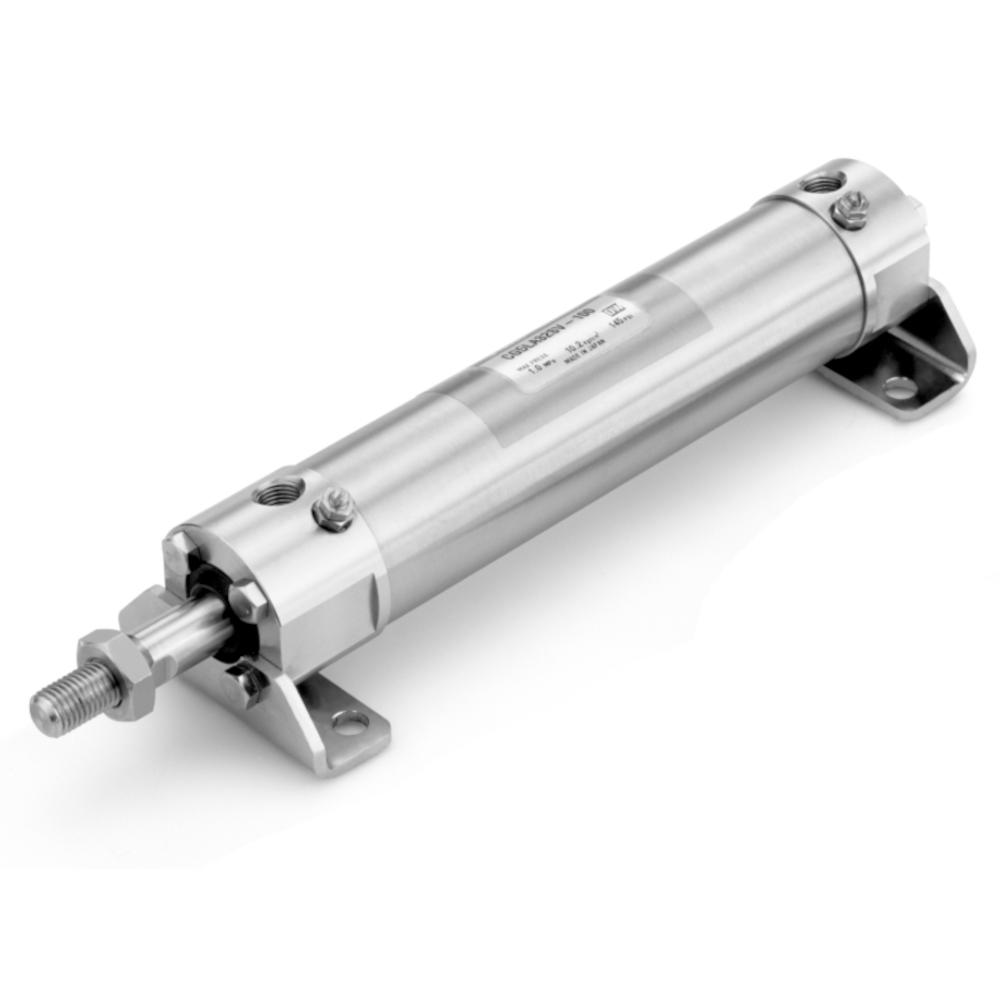

- De dubbelwerkende roestvrijstalen persluchtcilinder CG5BATFSR volgens DIN 1.4301 is uitgerust met een pneumatische eindpositie-demping en NBR-afdichtingen.
- De corrosiebestendige roestvrijstalen behuizing zorgt voor een hoge weerstand tegen vocht en chemische invloeden.
- De nauwkeurige demping zorgt voor soepele bewegingen en ontziet de mechanica.
- Een speciale afstrijker voorkomt dat er water in de cilinder binnendringt.
- Het gebruikte vet voor de voedingsmiddelenindustrie voldoet aan de FDA-richtlijnen.
- De serie CG5-S kan worden gedemonteerd om de afdichtingen te vervangen, wat de levensduur van de cilinder verlengt.
- Materiaal cilinderkop, cilinderdeksel, cilinderbuis, zuigerstang - roestvrij staal (zuigerstang hardverchroomd)
- Materiaal zuiger - aluminiumlegering
- Materiaal afstrijkers, afdichtingen - NBR
- Werking - Dubbelwerkend; enkelzijdige zuigerstang
- Medium - Perslucht
- Smering - niet nodig (gesmeerd voor de hele levensduur)
- Testdruk - 15 bar
- max. werkdruk - 10 bar
- min. werkdruk - 0,5 bar
- Omgevings- en mediumtemperatuur - zonder signaalgever -10 °C tot 70 °C (niet bevroren) / met signaalgever -10 °C tot 60 °C (niet bevroren)
- Zuigersnelheid - 50 tot 1000 mm/s (zuiger-Ø 32 tot 63 mm) / 50 tot 700 mm/s (zuiger-Ø 80 en 100 mm)
- Demping - Pneumatische eindafdemping
- Montage - basisuitvoering
- Aansluitschroefdraad - G 1/8" tot 1/2"
- Zuiger-Ø - 32 tot 100 mm
- Slag - 25 tot 300 mm
- Diameter - 35,5 tot 100 mm
- Lengte - 150 tot 502 mm
- Gewicht - 680 tot 12870 g
