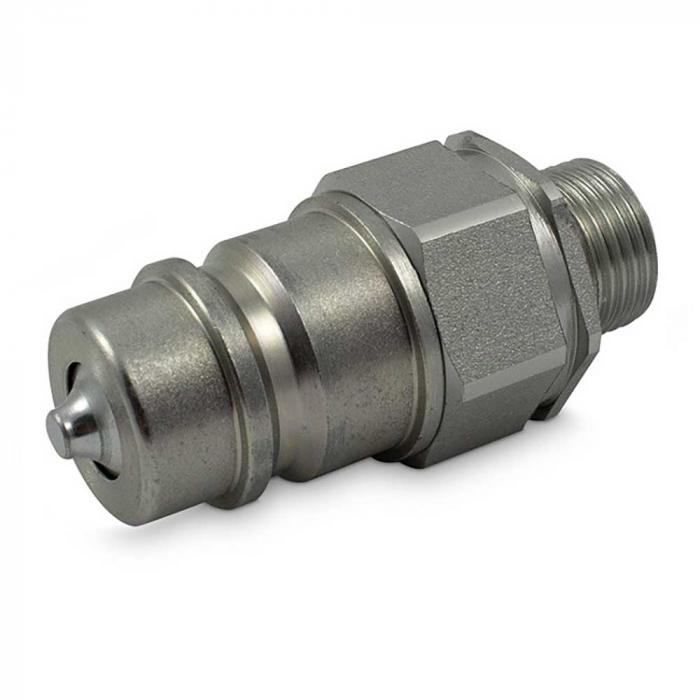

Steekkoppeling serie ST3 - stekker - verchroomd staal - DN 12 - buitendraad - PN tot 300
| € 14,06 |
| Prijs incl. btw. |
| € 5,90 e verzendkosten |
Levertijd 2 - 4 werkdagen
Heeft u vragen?
Wij helpen u graag verder!
Wij helpen u graag verder!
Artikelnummer:
973531231001
Uitvoering
| Schroefdraad | CE buitendraad lichte serie - M14 x 1,5 |
| Buis-Ø | 8L |
| Lengte stekker | 72 mm |
| Sleutelwijdte | 30 mm |
| Doorstroming bij ΔP=2 bar | 12 l/min. |
| Barstdruk ontkoppeld |
Toepassing
- De steekkoppeling van de serie ST3 is ideaal voor algemene toepassingen, bijvoorbeeld in de landbouwtechniek.
- De stekker is gemaakt van verchroomd staal en aan de aansluitzijde voorzien van een buitenschroefdraad.
- De afdichting bestaat uit nitrilrubber, de steunring uit polytetrafluorethyleen.
- De steekkoppeling is verwisselbaar volgens ISO 7241-1A.
- Materiaal behuizing - verchroomd staal
- Materiaal afdichting - NBR 85 Shore
- Materiaal steunring - PTFE
- Vorm van de afsluitklep - poppet
- Uitvoering - 3
- Nominale diameter - 12
- Maat - 8
- Inch - 1/2
- Aansluitschroefdraad (AG) - G 3/8" tot M24 x 1,5
- Buiten-Ø stekker - 20,5 mm
- Lengte stekker - 58 tot 65,5 mm
- Buis-Ø - 10L tot 16S
- Sleutelwijdte - 27 tot 30 mm
- max. werkdruk - 300 bar
- Barstdruk gekoppeld - 1100 bar
- Barstdruk ontkoppeld - 950 tot 1000 bar
- Doorstroming bij ΔP=2 bar - 12 tot 50 l/min.
- Temperatuurbereik - -25 tot +100 °C
Uitvoeringen (11)
Selectie beperken
Schroefdraad
Buis-Ø
Lengte stekker
Sleutelwijdte
Doorstroming bij ΔP=2 bar
Barstdruk ontkoppeld
| Artikelnummer | Schroefdraad | Buis-Ø | Lengte stekker | Sleutelwijdte | Doorstroming bij ΔP=2 bar | Barstdruk ontkoppeld | Prijs incl. btw. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
9799ST3NVS01 | G 3/8" | - | 60,5 mm | 30 mm | 45 l/min. | 950 bar |
|
||||
|
||||||||||||
|
|
9799ST3NVS02 | G 1/2" | - | 63 mm | 30 mm | 45 l/min. | 950 bar |
|
||||
|
||||||||||||
|
|
9799ST3NVS03 | CE buitendraad lichte serie - M16 x 1,5 | 10L | 58,5 mm | 27 mm | 12 l/min. | 950 bar |
|
||||
|
||||||||||||
|
|
973531231000 | CE buitendraad lichte serie - M14 x 1,5 | 8L | 56 mm | 30 mm | 12 l/min. |
|
|||||
|
||||||||||||
|
|
973531231001 | CE buitendraad lichte serie - M14 x 1,5 | 8L | 72 mm | 30 mm | 12 l/min. |
|
|||||
|
||||||||||||
|
|
9799ST3NVS04 | CE buitendraad lichte serie - M18 x 1,5 | 12L | 58,5 mm | 27 mm | 12 l/min. | 950 bar |
|
||||
|
||||||||||||
|
|
9799ST3NVS05 | CE buitendraad lichte serie - M22 x 1,5 | 15L | 60,5 mm | 27 mm | 12 l/min. | 950 bar |
|
||||
|
||||||||||||
|
|
9799ST3NVS06 | CE buitendraad lichte serie - M26 x 1,5 | 18L | 58 mm | 30 mm | 50 l/min. | 1000 bar |
|
||||
|
||||||||||||
|
|
9799ST3NVS07 | CE buitendraad zware serie - M20 x 1,5 | 12S | 58,5 mm | 30 mm | 12 l/min. | 950 bar |
|
||||
|
||||||||||||
|
|
9799ST3NVS08 | CE buitendraad zware serie - M22 x 1,5 | 14S | 65,5 mm | 30 mm | 45 l/min. | 950 bar |
|
||||
|
||||||||||||
|
|
9799ST3NVS09 | CE buitendraad zware serie - M24 x 1,5 | 16S | 60 mm | 30 mm | 45 l/min. | 950 bar |
|
||||
|
||||||||||||
