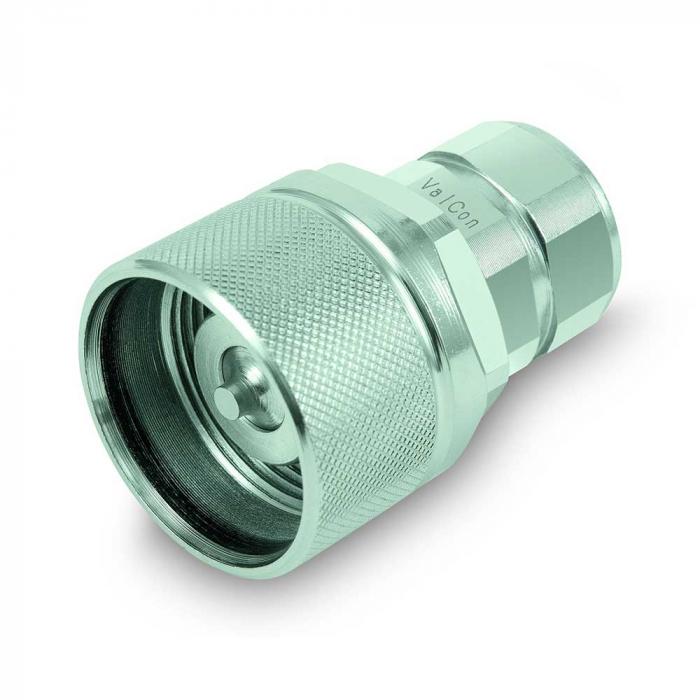

ValCon® VC-HDS-stekker - verchroomd staal - DN 10 tot 20 - BG 2 tot 4 - BSP IG G 3/8" tot G 3/4" - PN 333 tot 433
| € 13,49 |
| Prijs incl. btw. |
| € 5,90 e verzendkosten |
Levertijd 7-10 werkdagen
Heeft u vragen?
Wij helpen u graag verder!
Wij helpen u graag verder!
Artikelnummer:
97992BSP12S0
Uitvoering
| Uitvoering | 3 |
| Nominale diameter | 12 |
| Maat | 8 |
| Inch | 1/2" |
| Schroefdraad | G 1/2" IG |
| Aansluitschroefdraad | M36 x 2 mm |
| Lengte | 64,5 mm |
| Buiten-Ø | 64,5 mm |
| Sleutelwijdte | 30/36 mm |
| Doorstroom | 45 l/min. |
| Werkdruk | 400 bar |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1200 bar |
Toepassing
- De VC-HDS-stekker is geschikt voor het verbinden van buizen, slangen en andere componenten in de landbouwtechniek, bouwindustrie, bouwmachines, voertuigbouw en industrie.
- De stekker is gemaakt van verchroomd staal, de afdichting bestaat uit nitrilrubber.
- De steekverbinding kan onder restdruk worden gekoppeld. Tijdens het koppelen mag de druk slechts vanaf één kant worden opgebouwd. Bij niet-naleving van deze parameters kunnen de afdichtingscomponenten aanzienlijk sneller slijten.
- De koppeling is verwisselbaar volgens ISO 14541.
- Materiaal behuizing - verchroomd staal
- Materiaal afdichting - NBR
- Materiaal steunring - PTFE
- Uitvoering - 2 tot 4
- Nominale diameter - 10 tot 20
- Maat - 6 tot 12
- Inch - 3/8" tot 3/4"
- Lengte stekker - 61,2 tot 78,5 mm
- Buiten-Ø stekker - 34 tot 47,5 mm
- Aansluitschroefdraad BSP IG - G 3/8" tot G 3/4"
- Aansluitdraad - M28 x 2 tot M42 x 2 mm
- Sleutelbreedte - 22 tot 41 mm
- Werkdruk - 333 tot 433 bar
- Barstdruk gekoppeld - 1400 tot 1800 bar
- Barstdruk ontkoppeld - 1000 tot 1200 bar
- Doorstroming bij ΔP=2 bar - 23 tot 106 l/min.
- Bestendigheid tegen roest - 400 uur
- Bestendigheid tegen witroest - 100 uur
- Temperatuurbereik - -25 tot +100 °C
- Norm - ISO 14541
Uitvoeringen (5)
Selectie beperken
Uitvoering
Nominale diameter
Maat
Inch
Schroefdraad
Aansluitschroefdraad
Lengte
Buiten-Ø
Sleutelwijdte
Doorstroom
Werkdruk
Barstdruk gekoppeld
Barstdruk ontkoppeld
Artikelnummer: 97998BSP10S0
Uitvoering
| Uitvoering | 2 |
| Nominale diameter | 10 |
| Maat | 6 |
| Inch | 3/8" |
| Schroefdraad | G 3/8" IG |
| Aansluitschroefdraad | M28 x 2 mm |
| Lengte | 61,2 mm |
| Buiten-Ø | 34 mm |
| Sleutelwijdte | 22/30 mm |
| Doorstroom | 23 l/min. |
| Werkdruk | 400 bar |
| Barstdruk gekoppeld | 1800 bar |
| Barstdruk ontkoppeld | - |
Artikelnummer: 97998BSP12S0
Uitvoering
| Uitvoering | 3 |
| Nominale diameter | 12 |
| Maat | 8 |
| Inch | 3/8" |
| Schroefdraad | G 3/8" IG |
| Aansluitschroefdraad | M36 x 2 mm |
| Lengte | 64,5 mm |
| Buiten-Ø | 42 mm |
| Sleutelwijdte | 30/36 mm |
| Doorstroom | 45 l/min. |
| Werkdruk | 400 bar |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1200 bar |
Artikelnummer: 97992BSP12S0
Uitvoering
| Uitvoering | 3 |
| Nominale diameter | 12 |
| Maat | 8 |
| Inch | 1/2" |
| Schroefdraad | G 1/2" IG |
| Aansluitschroefdraad | M36 x 2 mm |
| Lengte | 64,5 mm |
| Buiten-Ø | 64,5 mm |
| Sleutelwijdte | 30/36 mm |
| Doorstroom | 45 l/min. |
| Werkdruk | 400 bar |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1200 bar |
Artikelnummer: 97992BSP20S0
Uitvoering
| Uitvoering | 4 |
| Nominale diameter | 20 |
| Maat | 12 |
| Inch | 1/2" |
| Schroefdraad | G 3/4" IG |
| Aansluitschroefdraad | M42 x 2 mm |
| Lengte | 47,5 mm |
| Buiten-Ø | 46,5 mm |
| Sleutelwijdte | 36/41 mm |
| Doorstroom | 106 l/min. |
| Werkdruk | 333 bar |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1000 bar |
Artikelnummer: 97994BSP20S0
Uitvoering
| Uitvoering | 4 |
| Nominale diameter | 20 |
| Maat | 12 |
| Inch | 3/4" |
| Schroefdraad | G 3/4" IG |
| Aansluitschroefdraad | M42 x 2 mm |
| Lengte | 78,5 mm |
| Buiten-Ø | 47,5 mm |
| Sleutelwijdte | 36/41 mm |
| Doorstroom | 106 l/min. |
| Werkdruk | 333 bar |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1000 bar |
