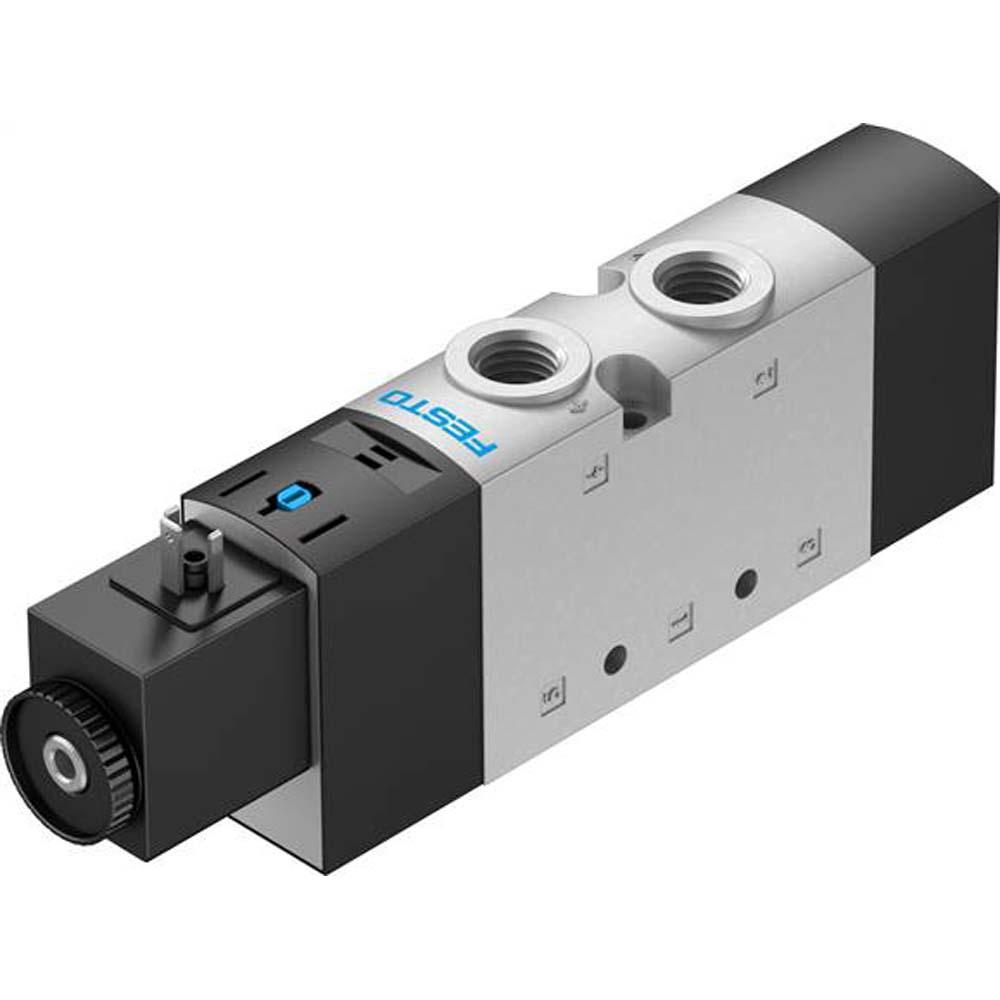

FESTO - Magneetventiel VUVS-L25-M52-G14-F8-1C1 - 5/2-wegventiel monostabiel - met magneetspoel - elektrische aansluiting vorm C - pneumatische of mechanische veer - interne of externe stuurluchttoevoer - prijs per stuk
(Voorbeeldweergave)
| € 159,51 |
| Prijs incl. btw. |
| gratis verzending |
Levertijd 2 - 4 werkdagen
Heeft u vragen?
Wij helpen u graag verder!
Wij helpen u graag verder!
Artikelnummer:
854005070900
Uitvoering
| Terugstelsysteem | pneumatische veer |
| Stuurluchttoevoer | intern |
| Stuurdruk | - |
| Stroomrichting | niet omkeerbaar |
| Werkdruk | 2.5 tot 10 bar |
| Schakeltijd aan/uit | 19 / 35 ms |
Toepassing
- De 5/2-weg magneetklep is geschikt voor pneumatische besturings- en regeltaken in geautomatiseerde installaties, waarbij perslucht betrouwbaar moet worden geschakeld.
- De magneetklep VUVS-L25-M52-G14-F8-1C1 is een voorgestuurde 5/2-weg magneetklep met een nominale diameter van 6,9 mm en G1/4-aansluitingen.
- Het biedt een hoge schakelsnelheid met schakeltijden van 12 tot 47 ms en is ontworpen voor een werkdrukbereik van −0,9 tot 10 bar.
- Dankzij beschermingsklasse IP65 is de klep betrouwbaar beschermd tegen stof en spatwater.
- Met zijn robuuste constructie en geschiktheid voor geoliede of ongeoliede perslucht is hij optimaal ontworpen voor continu industrieel gebruik.
- Besturingstype - voorstuurventiel
- Afvoerklep - regelbaar
- LABS-conformiteit - VDMA24364-B1/B2-L
- Bevestigingswijze - naar keuze: op aansluitstrip met doorlopende boring
- Afdichtingsprincipe - zacht
- Bedieningswijze - elektrisch
- Nominale diameter - 6,9 mm
- Beschermingsklasse - IP65 met stopcontact volgens IEC 60529
- Stuurmedium - perslucht volgens ISO 8573-1:2010 [7:4:4]
- Materiaalinformatie - RoHS-conform
- Bedrijfsmedium - perslucht volgens ISO 8573-1:2010 [7:4:4]
- Constructieve opbouw - zuigerschuif
- Cleanroomklasse - Klasse 6 volgens ISO 14644-1
- Klepwerking - 5/2 monostabiel
- Max. positieve testimpuls bij 0 signaal - 2000 µs
- Kleppengrootte - 26,5 mm
- C-waarde - 5,3 l/sbar
- b-waarde - 0,4
- Normale nominale doorstroming (genormaliseerd volgens DIN 1343) - 1300 l/min
- Aansluiting stuurlucht 84 - M5
- Toegestane spanningsschommelingen - +/- 10 %
- Goedkeuring - c UL us - Recognized (OL)
- Spoelkenmerken - 24 V DC: 3,3 W
- Pneumatische aansluiting - G1/4
- Handmatige bediening - vergrendelbaar, tastend
- Materiaal afdichtingen - HNBR NBR
- Corrosiebestendigheidsklasse KBK - 2 - matige corrosiebelasting
- Max. negatieve testimpuls bij 1 signaal - 3600 µs
- Inschakelduur - 100%
- Materiaal behuizing - gelakt
- Schokbestendigheid - schoktest met scherptegraad 2 volgens FN 942017-5 en EN 60068-2-27
- Trillingsbestendigheid - Transporttest met scherptegraad 2 volgens FN 942017-4 en EN 60068-2-6
- Opmerking over het bedrijfs-/regelmedium - Geoliede werking mogelijk (vereist bij verder gebruik)
- Pneumatische werkaansluiting - G1/4
- Aansluiting ademopening - niet vastgezet
- Elektrische aansluiting - vorm C volgens EN 175301-803
- Overdekking - positieve overdekking
- Medium- en omgevingstemperatuur - -10 °C tot 60 °C
- Inbouwpositie - willekeurig
- Materiaal schroeven - staal, verzinkt
- Bedrijfsspanning - 24 V DC
- Materiaal schuifklep - geknepen aluminiumlegering
- Prijs per stuk
Uitvoeringen (4)
Selectie beperken
Terugstelsysteem
Stuurluchttoevoer
Stuurdruk
Stroomrichting
Werkdruk
Schakeltijd aan/uit
| Artikelnummer | Terugstelsysteem | Stuurluchttoevoer | Stuurdruk | Stroomrichting | Werkdruk | Schakeltijd aan/uit | Prijs incl. btw. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
854005070900 | pneumatische veer | intern | - | niet omkeerbaar | 2.5 tot 10 bar | 19 / 35 ms |
|
||||
|
||||||||||||
|
854005071000 | pneumatische veer | extern | 2.5 tot 10 bar | omkeerbaar | -0,9 tot 10 bar | 19 / 35 ms |
|
||||
|
||||||||||||
|
854005071700 | mechanische veer | intern | - | niet omkeerbaar | 2.5 tot 10 bar | 12 ms / 47 ms |
|
||||
|
||||||||||||
|
854005071800 | mechanische veer | extern | 2.5 tot 10 bar | omkeerbaar | -0,9 tot 10 bar | 12 ms / 47 ms |
|
||||
|
||||||||||||
