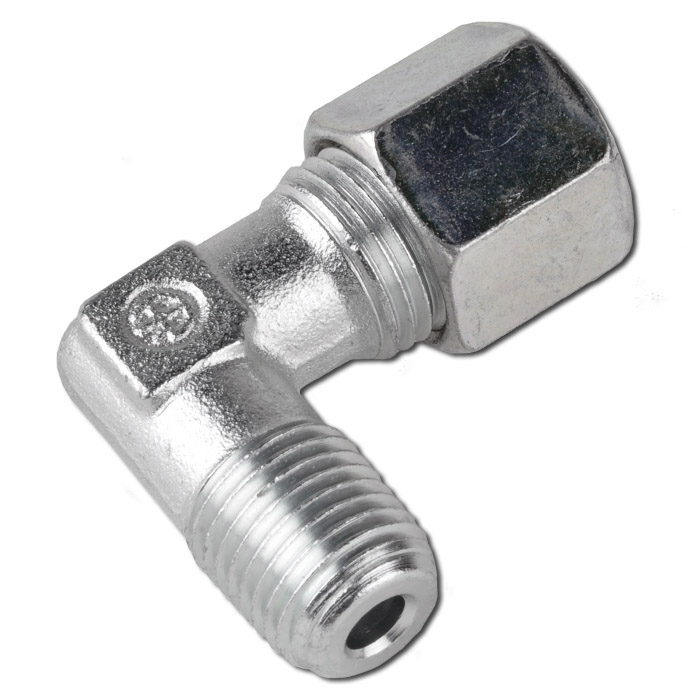

Haakse inschroefkoppeling - Serie S - Gegalvaniseerd staal - Buis-Ø 6 tot 38 mm - conisch AG NPT - PN 315 tot 630
Toepassing
- De haakse inschroefverbinding is uitermate geschikt voor het haaks verbinden van naadloze buizen en onderdelen met een bestaande binnenschroefdraad.
- De schroefverbinding uit de zware serie is vervaardigd uit verzinkt staal en voorzien van een conische NPT-buitendraad en een moer met metrische binnendraad.
- Materiaal - verzinkt staal
- Serie - S
- Hoek - 90°
- Buitendiameter buis - 6 tot 38 mm
- Buiten schroefdraad - conisch NPT
- max. werkdruk - 315 tot 630 bar
- Temperatuurbereik - -40 tot +120 °C
Uitvoeringen (11)
Selectie beperken
Buis-Ø
Buiten schroefdraad
Binnendraad Ü moer
max. werkdruk
| Artikelnummer | Buis-Ø | Buiten schroefdraad | Binnendraad Ü moer | max. werkdruk | Prijs incl. btw. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
858253140600 | 6 mm | NPT 1/4" | M14 x 1,5 mm | 630 bar |
|
||||
|
||||||||||
|
|
858253140800 | 8 mm | NPT 1/4" | M16 x 1,5 mm | 630 bar |
|
||||
|
||||||||||
|
|
858253381000 | 10 mm | NPT 3/8" | M18 x 1,5 mm | 630 bar |
|
||||
|
||||||||||
|
|
858253381200 | 12 mm | NPT 3/8" | M20 x 1,5 mm | 630 bar |
|
||||
|
||||||||||
|
|
858253121400 | 14 mm | NPT 1/2" | M22 x 1,5 mm | 630 bar |
|
||||
|
||||||||||
|
|
858253341600 | 16 mm | NPT 3/4" | M24 x 1,5 mm | 400 bar |
|
||||
|
||||||||||
|
|
858253121600 | 16 mm | NPT 1/2" | M24 x 1,5 mm | 400 bar |
|
||||
|
||||||||||
|
|
858253342000 | 20 mm | NPT 3/4" | M30 x 2 mm | 400 bar |
|
||||
|
||||||||||
|
|
858253222500 | 25 mm | NPT 1" | M36 x 2 mm | 400 bar |
|
||||
|
||||||||||
|
|
858253543000 | 30 mm | NPT 1 1/4" | M42 x 2 mm | 400 bar |
|
||||
|
||||||||||
|
|
858253323800 | 38 mm | NPT 1 1/2" | M52 x 2 mm | 315 bar |
|
||||
|
||||||||||
