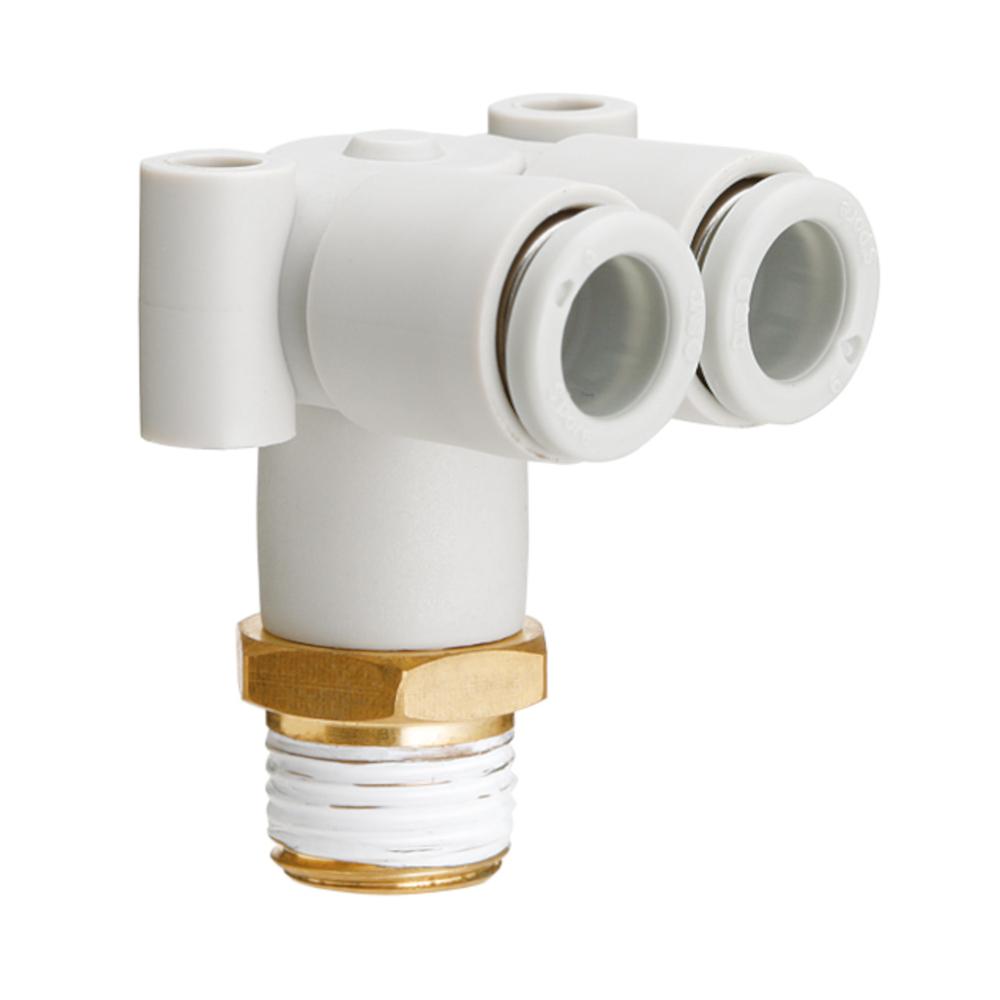

Inschroefhoek 2-voudig KQ2LU - roestvrij staal of messing/PBT - zonder afdichting - slang-Ø 4 of 6 mm - AG M5 of M6 - VE 2 of 10 stuks - prijs per stuk
Toepassing
- De insteekhoek 2-voudig KQ2LU wordt gebruikt om twee pneumatische slangen ruimtebesparend en flexibel onder een hoek van 90 graden op een gemeenschappelijke schroefdraadaansluiting aan te sluiten.
- Het wordt gebruikt in de automatiseringstechniek, in de machinebouw en in pneumatische besturings- en toevoersystemen, waarbij meerdere leidingen centraal moeten worden gebundeld.
- Het gebruik ervan is bijzonder voordelig bij compacte installatielay-outs, waarbij de beschikbare bouwruimte optimaal moet worden benut.
- De insteekhoek 2-voudig KQ2LU bestaat uit hoogwaardige materialen zoals POM voor de drukring en nauwkeurig vervaardigde metalen componenten van messing, chemisch vernikkeld messing of roestvrij staal 303.
- De metrische aansluitschroefdraad is voorzien van een afdichtring.
- De zwenkbare constructie maakt een flexibele uitlijning van de slangaansluitingen aan de betreffende inbouwsituatie mogelijk.
- De nauwkeurige afwerking garandeert duurzame, veilige en dichte verbindingen, zelfs bij veelvuldig verwisselen van slangen.
- Materiaal - roestvrij staal, messing of vernikkeld messing / PBT
- Omgevingstemperatuur - -5 tot 60 °C
- Mediatemperatuur - -5 tot 40 °C
- Werkdruk - -0,1 tot 1 MPa
- Aansluitschroefdraad - M5 of M6
- Geschikte slangbuitendiameter - 4 of 6 mm
- Media - perslucht, water
- Zwenkbaar - 360°
- Sleutelwijdte - 10 of 12 mm
- Breedte - 20,8 of 22,5 mm
- Hoogte - 24,8 tot 27,6 mm
- Gewicht - 6,8 tot 10,3 g
- Minimale afname - 2 of 10 stuks
- Prijs per stuk
Uitvoeringen (10)
Selectie beperken
Materiaal
Buiten-Ø slang
Aansluitschroefdraad
VE
| Artikelnummer | Materiaal | Buiten-Ø slang | Aansluitschroefdraad | VE | Prijs incl. btw. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
973000984379 | Messing | 4 mm | M5 | 10 stuks |
|
|||||||||
|
|||||||||||||||
|
973000984380 | Vernikkeld messing | 4 mm | M5 | 10 stuks |
|
|||||||||
|
|||||||||||||||
|
97301580894 | Roestvrij staal | 4 mm | M5 | 2 stuks |
|
|||||||||
|
|||||||||||||||
|
973000984381 | Messing | 4 mm | M6 | 10 stuks |
|
|||||||||
|
|||||||||||||||
|
973000984382 | Vernikkeld messing | 4 mm | M6 | 10 stuks |
|
|||||||||
|
|||||||||||||||
|
973000984383 | Messing | 6 mm | M5 | 10 stuks |
|
|||||||||
|
|||||||||||||||
|
973000984384 | Vernikkeld messing | 6 mm | M5 | 10 stuks |
|
|||||||||
|
|||||||||||||||
|
973001580895 | Roestvrij staal | 6 mm | M5 | 2 stuks |
|
|||||||||
|
|||||||||||||||
|
973000984385 | Messing | 6 mm | M6 | 10 stuks |
|
|||||||||
|
|||||||||||||||
|
973000984386 | Vernikkeld messing | 6 mm | M6 | 10 stuks |
|
|||||||||
|
|||||||||||||||
Beoordelingen
Er is nog geen beoordeling gegeven
