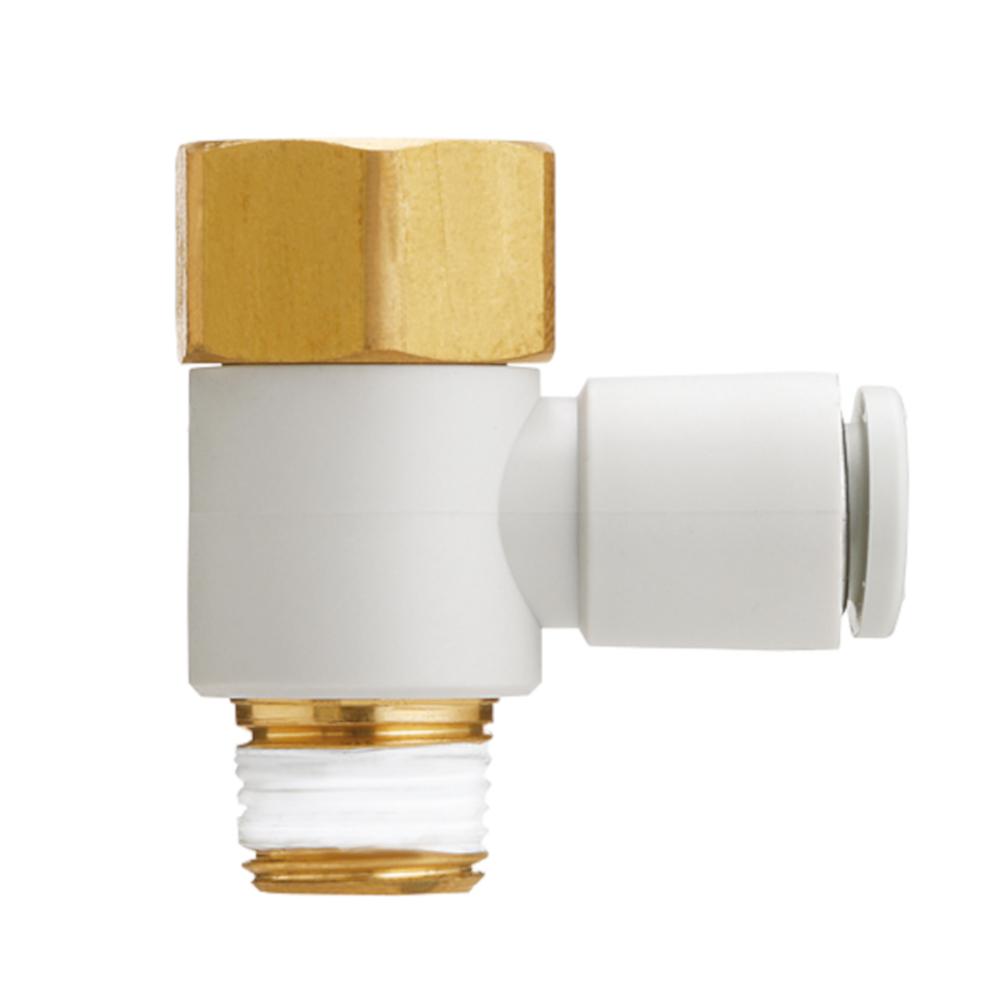

Inschroefhoek KQ2VF - messing/PBT - ovale drukring - slang-Ø 4 of 6 mm - IG M5 - VE 10 stuks - prijs per stuk
Toepassing
- De inschroefhoek KQ2VF wordt gebruikt om pneumatische slangen onder krappe omstandigheden in een hoek van 90 graden op een schroefdraadaansluiting aan te sluiten.
- Het wordt gebruikt in de automatiseringstechniek, in de machinebouw en in pneumatische besturings- en toevoersystemen, waar extreem weinig bouwruimte beschikbaar is.
- Het gebruik ervan is bijzonder voordelig in compacte machinebehuizingen, schakelkasten of bij dicht op elkaar geplaatste modules, waar door de bijzonder lage bouwhoogte botsingen worden voorkomen.
- De zwenkbare uitvoering maakt bovendien een flexibele uitlijning van de leidingen tijdens de montage mogelijk.
- De inschroefhoek KQ2VF bestaat uit hoogwaardige materialen zoals POM voor de drukring en nauwkeurig vervaardigde metalen componenten van messing of chemisch vernikkeld messing.
- De metrische aansluitschroefdraad is voorzien van een afdichtring.
- De ovale drukring vermindert de kracht die nodig is om de slangen in te steken en te verwijderen aanzienlijk en maakt een snelle montage zonder gereedschap mogelijk.
- Dankzij de platte constructie is de KQ2VF bijzonder geschikt voor zeer krappe inbouwomstandigheden, waarbij elke millimeter telt.
- De nauwkeurige afwerking garandeert duurzame, veilige en dichte verbindingen, zelfs bij veelvuldig verwisselen van slangen.
- Materiaal - messing of vernikkeld messing / PBT
- Omgevingstemperatuur - -5 tot 60 °C
- Mediatemperatuur - -5 tot 40 °C
- Werkdruk - -0,1 tot 1 MPa
- Aansluitschroefdraad - M5
- Geschikte slangbuitendiameter - 4 of 6 mm
- Media - perslucht, water
- Zwenkbaar - 360°
- Sleutelwijdte - 8 mm
- Breedte - 22,4 of 23,2 mm
- Hoogte - 19,2 mm
- Gewicht - 5,5 of 5,8 g
- Minimale afname - 10 stuks
- Prijs per stuk
Uitvoeringen (4)
Selectie beperken
Materiaal
Buiten-Ø slang
Aansluitschroefdraad
Artikelnummer: 973001559058
Uitvoering
| Materiaal | Messing |
| Buiten-Ø slang | 4 mm |
| Aansluitschroefdraad | M5 |
| € 6,08 |
| Prijs incl. btw. |
| gratis verzending |
Levertijd 7-10 werkdagen
Minimale bestelhoeveelheid: 10 (= € 60,82)
Artikelnummer: 973001559059
Uitvoering
| Materiaal | Vernikkeld messing |
| Buiten-Ø slang | 4 mm |
| Aansluitschroefdraad | M5 |
| € 6,28 |
| Prijs incl. btw. |
| gratis verzending |
Levertijd 7-10 werkdagen
Minimale bestelhoeveelheid: 10 (= € 62,81)
Artikelnummer: 973001559064
Uitvoering
| Materiaal | Messing |
| Buiten-Ø slang | 6 mm |
| Aansluitschroefdraad | M5 |
| € 6,41 |
| Prijs incl. btw. |
| gratis verzending |
Levertijd 7-10 werkdagen
Minimale bestelhoeveelheid: 10 (= € 64,13)
Artikelnummer: 973001559065
Uitvoering
| Materiaal | Vernikkeld messing |
| Buiten-Ø slang | 6 mm |
| Aansluitschroefdraad | M5 |
| € 6,77 |
| Prijs incl. btw. |
| gratis verzending |
Levertijd 7-10 werkdagen
Minimale bestelhoeveelheid: 10 (= € 67,70)
