Toepassing

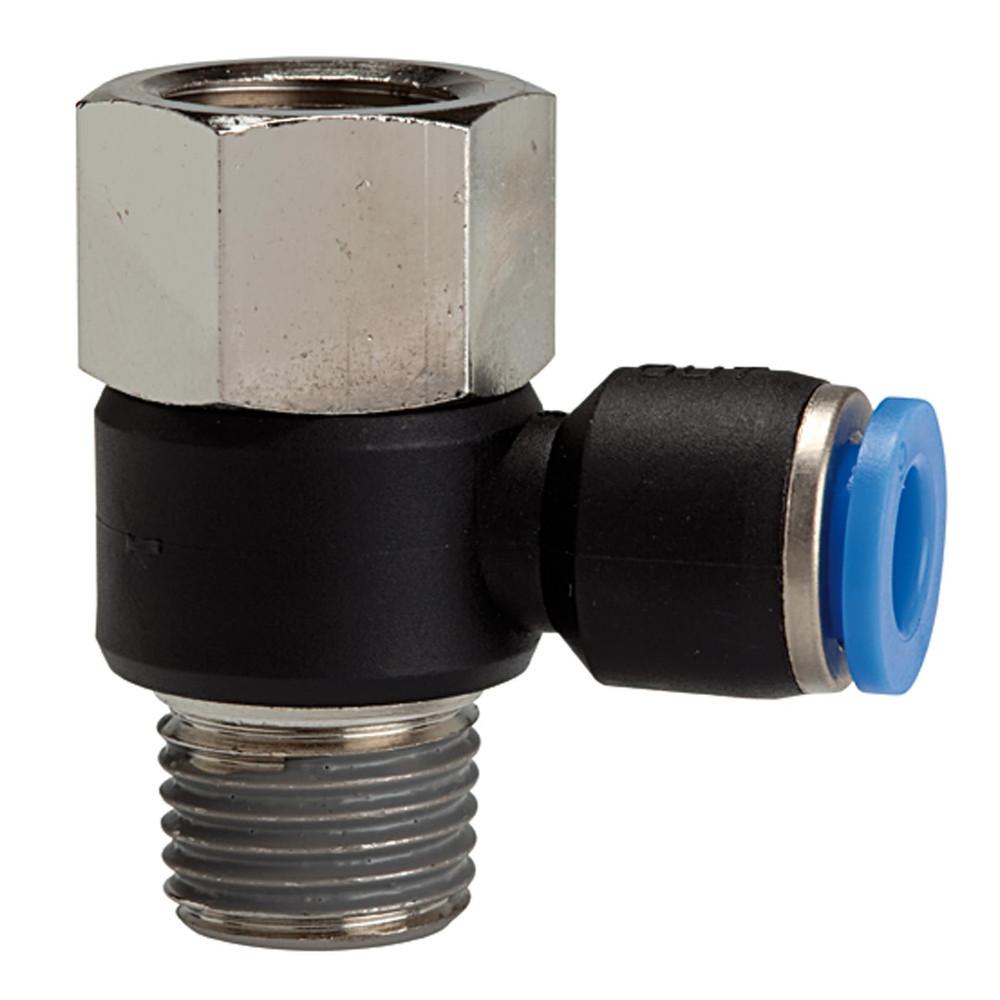

- De L-steekkoppeling is geschikt voor de haakse verbinding van een pneumatiekslang met een binnen-/buitendraadinterface (G-binnendraad op R-buitendraad) in persluchtsystemen bij beperkte ruimte.
- De L-steekkoppeling van de "Blauwe serie" dient voor de haakse verbinding van een pneumatische slang met een gecombineerde binnen-/buitendraadinterface (G-binnendraad op R-buitendraad).
- Het bestaat uit een kunststof behuizing met vernikkelde messing schroefdraadcomponenten en is draaibaar uitgevoerd.
- De toegestane werkdruk bedraagt −0,95 tot 10 bar, de maximale werkdruk kortstondig tot 15 bar.
- Temperatuurbereik - -20 tot 80 °C
- Medium - Perslucht
- Afdichtingsmateriaal - NBR
- Serie - Blauwe serie
- Werkdruk - -0,95 tot 10 bar
- Werkdruk max. kortstondig - 15 bar
- Materiaal - kunststof, vernikkeld messing
- Toepassingsgebied - Persluchtsystemen, automobielindustrie, verpakkingsindustrie, vacuüm
- Losring - kunststof
- aanbevolen slang - PU, PA (nylon)
- Binnendraad - G 1/8, G 1/4, G 3/8, G 1/2
- Buiten schroefdraad - R 1/8, R 1/4, R 3/8, R 1/2
- voor slangbuitendiameter - 4 tot 12 mm
- L1 - 22,3 tot 36,3 mm
- L2 - 29,5 tot 47,5 mm
