Toepassing
- De compacte cilinder CQM van SMC wordt gebruikt in de machinebouw en in de automatiseringstechniek.
- Deze is geschikt voor toepassingen waarbij een geleide en verdraaibeveiligde lineaire beweging vereist is.
- Typische toepassingen zijn positionerings-, voortbewegings- en handlingstaken in pneumatische installaties.

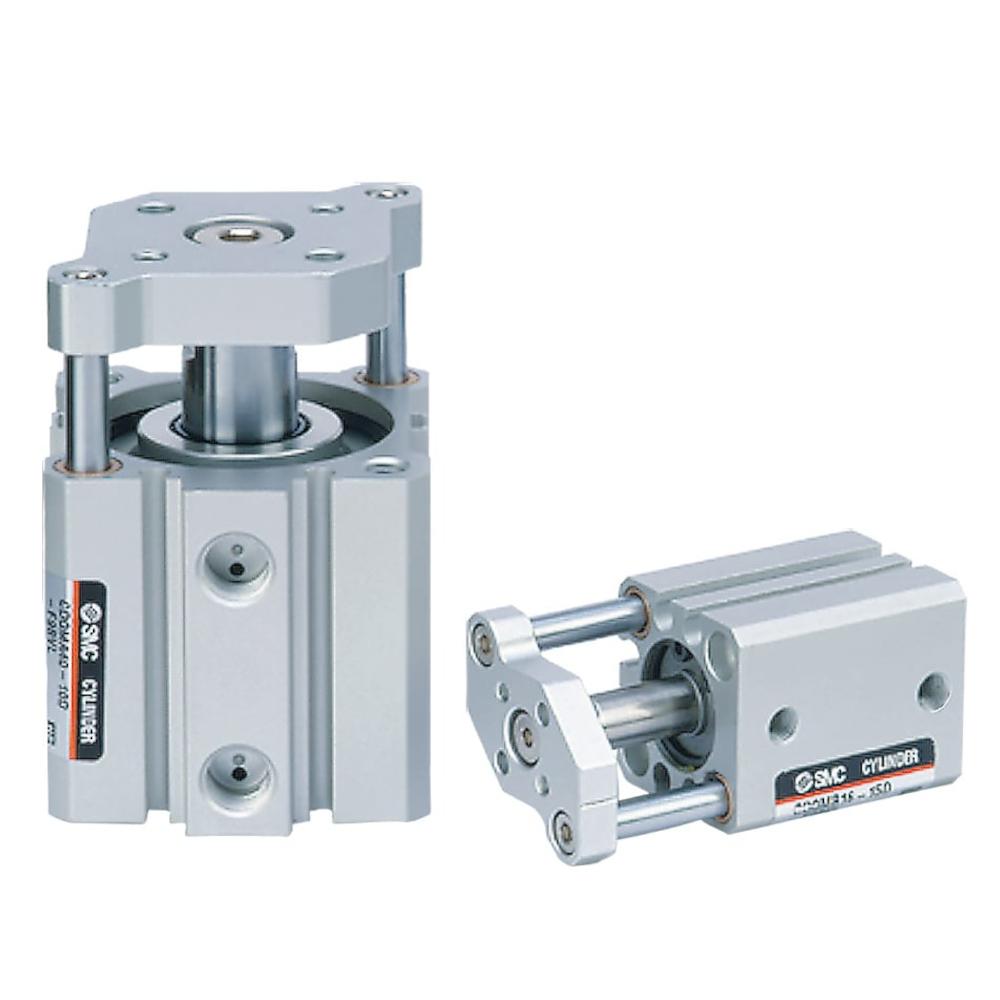

- De SMC-compactcilinder CQM is een dubbelwerkende persluchtcilinder met geleidingsstang en plaat.
- Dankzij de geleidingsstang en de plaat kunnen werkstukken direct worden gemonteerd.
- De geleidingsstangen zorgen bovendien voor een stabiele geleiding en ondersteunen een nauwkeurige lineaire beweging.
- De CQM-serie heeft in vergelijking met de CQ2K-serie een vier keer zo hoge weerstand tegen dwarsbelasting en een verdraaitolerantie van ±0,1°.
- De elastische demping zorgt ervoor dat de eindposities schokarm worden bereikt.
- Materiaal cilinderbuis, drukring, zuiger, plaat - aluminiumlegering
- Materiaal zuigerstang - ongelegeerd staal, hardverchroomd
- Materiaal geleidingsstang - roestvrij staal, hardverchroomd
- Materiaal dempingsschijven - urethaan
- Materiaal afstrijkers, afdichtingen - NBR
- Model - Persluchtcilinder (ongeolied)
- Werking - Dubbelwerkend
- Medium - Perslucht
- Testdruk - 15 bar
- Max. werkdruk - 10 bar
- Min. werkdruk - 1 bar
- Omgevings- en mediumtemperatuur - -10 °C tot 70 °C (niet bevroren)
- Demping - elastisch, aan beide zijden
- Verdraaitolerantie - ±0,1°
- Zuigersnelheid - 50 tot 500 mm/s
- Pneumatische aansluiting - G 1/8"
- Breedte - 58,5 mm
- Hoogte - 45 mm
- Lengte - 50 tot 150 mm
- Gewicht - 205 tot 669 g
