Toepassing

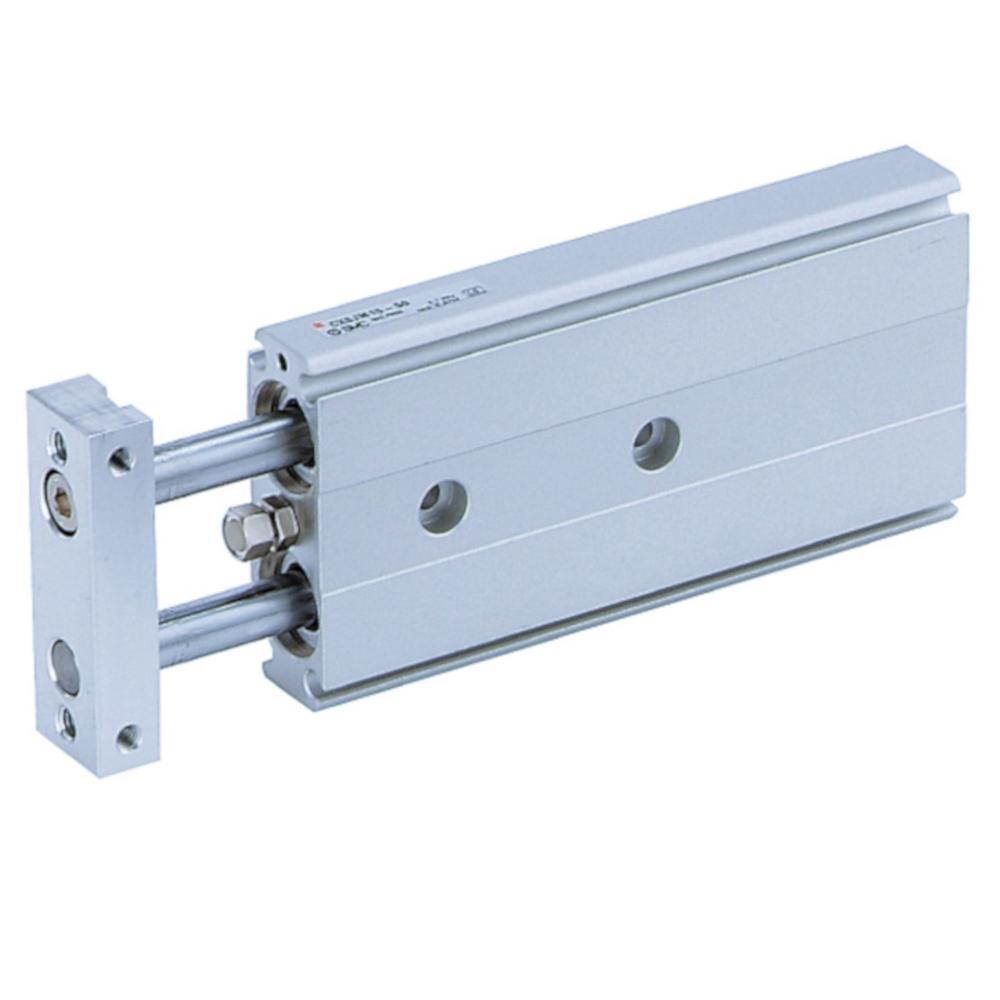

- De SMC dubbelzuigercilinder CXSJ is geschikt voor nauwkeurige pick-and-place-toepassingen of lichte bestukkingstoepassingen.
- Deze wordt bijvoorbeeld gebruikt in de productie-industrie en automatiseringstechniek.
- De uitvoering met glijgeleiding is geschikt voor bewegings- en positioneringstaken in machines en installaties.
- De SMC dubbelzuigercilinder CXSJ heeft een zeer compacte bouw en is voorzien van een betrouwbare verdraaibeveiliging.
- Hij werkt dubbelwerkend en is ontworpen voor gebruik met perslucht.
- De glijgeleiding zorgt voor een stabiele geleiding van de zuigerstangen binnen de compacte constructie.
- De CXSJ-cilinder beschikt bovendien over een elastische demping en is gesmeerd voor de gehele levensduur.
- Materiaal behuizing - aluminiumlegering, hard geanodiseerd
- Materiaal zuigerstangen - staal, galvanisch hardverchroomd
- Materiaal cilinderkop - aluminiumlegering
- Materiaal cilinderdeksel - aluminiumlegering, geanodiseerd
- Materiaal zuiger - aluminiumlegering, gechromateerd
- Materiaal dempingsschijf - polyurethaan
- Materiaal afdichtingen - NBR
- Medium - Perslucht (ongeolied)
- Testdruk - 10,5 bar
- max. werkdruk - 7 bar
- min. werkdruk - 0,5 tot 1,5 bar
- Omgevings- en mediumtemperatuur - -10 tot 60 °C (geen bevriezing)
- Zuigersnelheid - 30 tot max. 800 mm/s
- Demping - elastisch, aan beide zijden
- Instelbereik van de slag - 0 tot –5 mm ten opzichte van de standaardslag
- Pneumatische aansluiting - M3 x 0,5 / M5 x 0,8 / Rc 1/8"
- Lengte - 59 tot 180 mm
- Breedte - 32 tot 94 mm
- Hoogte - 13,4 tot 37 mm
- Gewicht - 47 tot 1526 g
