Toepassing
- De miniatuur zwenkaandrijving CJR van SMC wordt in de machinebouw en automatiseringstechniek gebruikt voor het realiseren van pneumatische draaibewegingen.
- Het is geschikt voor compacte toepassingen met beperkte inbouwruimte.
- Typische toepassingen zijn het draaien, keren of positioneren van kleine onderdelen.

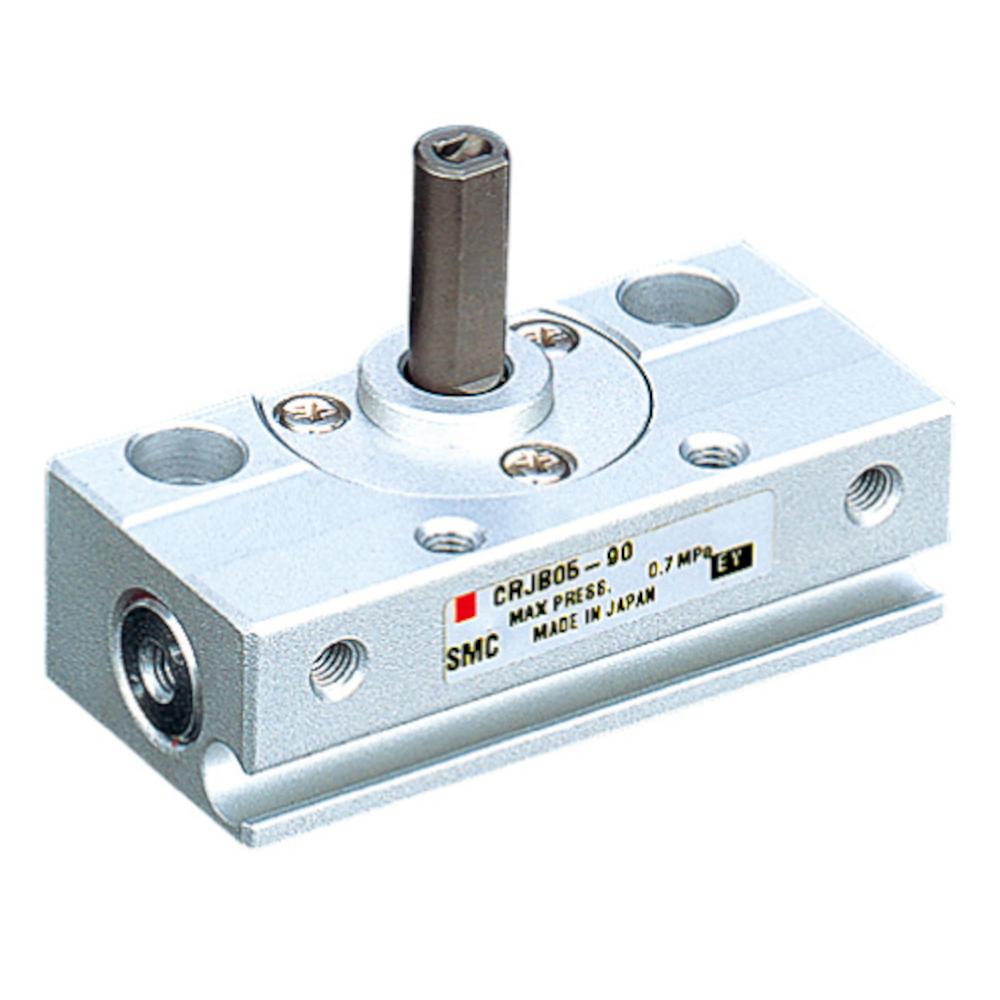

- De SMC miniatuur zwenkaandrijving CJR is een compacte pneumatische zwenkaandrijving in basisuitvoering met aansluiting aan de voorzijde.
- De zwenkaandrijving werkt met een tandheugel en tandwiel.
- De compacte behuizing maakt een ruimtebesparende montage mogelijk bij een laag gewicht.
- De basisuitvoering is zonder externe stopper uitgevoerd en ontworpen voor gedefinieerde zwenkbewegingen.
- Materiaal behuizing, deksel - aluminium
- Materiaal zuiger, as - roestvrij staal
- Materiaal afdichtingen - NBR
- Uitvoering - Basisuitvoering
- Medium - perslucht (levenslang gesmeerd)
- Max. werkdruk - 7 bar
- Min. werkdruk - 1,5 bar
- Omgevings- en mediumtemperatuur - 0 tot 60 °C (niet bevroren)
- Zwenkhoek - 90°
- Zuiger-Ø - 6 of 8 mm
- Toegestane kinetische energie - 0,25 of 0,40 J
- Instelbereik zwenktijd voor continu bedrijf - 0,1 tot 0,5 s/90°
- Aansluitmaat - M3
- Asdiameter - 4,5 of 5,5 mm
- Asdiameter - 12,5 of 13,5 mm
- Breedte - 43 of 48 mm
- Diepte - 19,5 of 23,5 mm
- Hoogte - 28 of 32 mm
- Gewicht - 32 of 54 g
