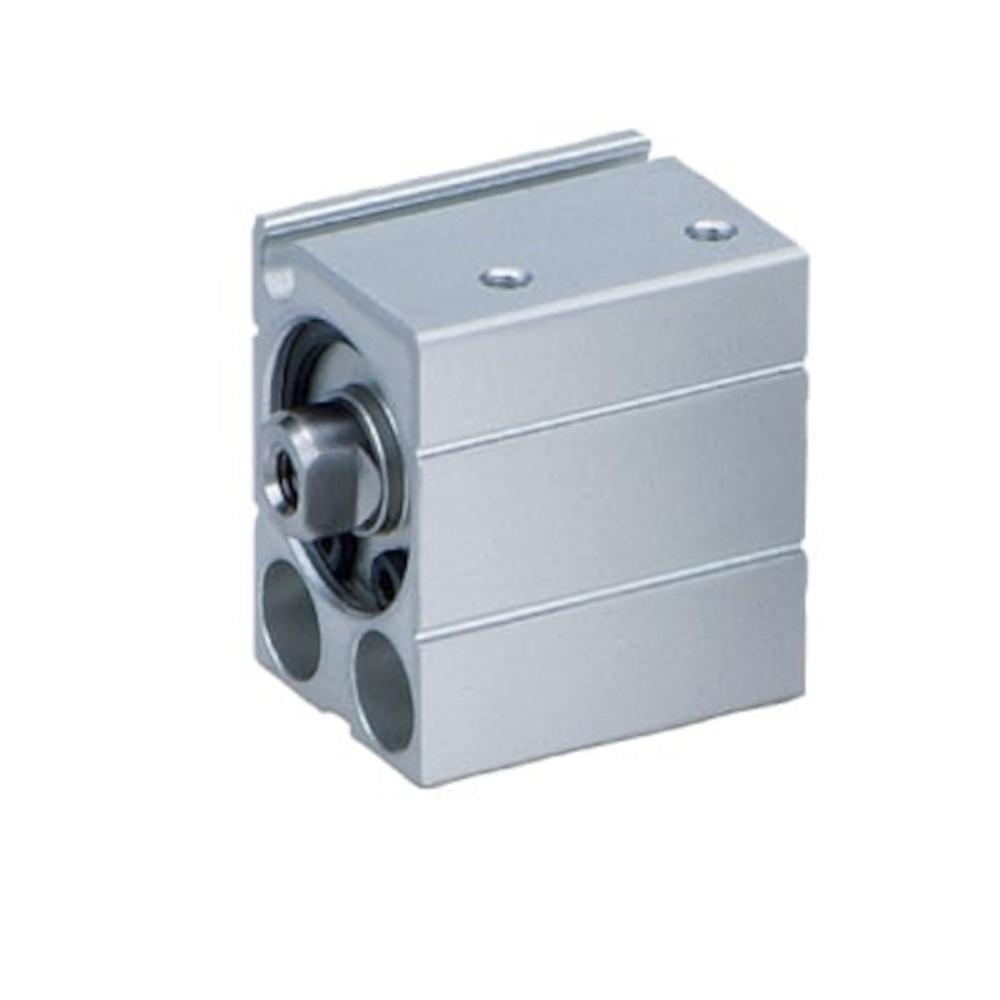

SMC miniatuurcilinder voor directe montage CUJB-D - dubbelwerkend - binnengewinde op de zuigerstang

Toepassing
  • De SMC-miniatuurcilinder voor directe montage CUJB-D wordt gebruikt in geautomatiseerde kleine installaties en nauwkeurige positioneringssystemen.
  • Deze is geschikt voor toepassingen in de elektronica- en fijnmechanische industrie, waar geringe krachten en een compacte constructie vereist zijn.
  • Door de flexibele montagemogelijkheden is hij ideaal voor geïntegreerde bewegingsprocessen in handlingmodules.
Beschrijving
  • De SMC miniatuurcilinder voor directe montage CUJB-D is een dubbelwerkende pneumatische aandrijving.
  • De zuigerstang met binnendraad maakt een ruimtebesparende verbinding mogelijk bij compacte constructies.
  • De keuze tussen zijdelingse of axiale montage zorgt voor een eenvoudige installatie in krappe ruimtes.
  • Vanaf een zuigerdiameter van 12 mm is de cilinder uitgerust met elastische demping voor soepele bewegingseinden.
Technische specificaties
  • Materiaal cilinderbuis - aluminiumlegering, hard geanodiseerd
  • Materiaal cilinderkop - koperlegering, chemisch vernikkeld
  • Materiaal zuiger, zuigerstang - roestvrij staal
  • Materiaal afdichtingen - NBR
  • Medium - Perslucht
  • Testdruk - 10,5 bar
  • max. werkdruk - 7 bar
  • min. werkdruk - 0,5 tot 1,5 bar
  • Omgevings- en mediumtemperatuur - -10 tot 70 °C (geen bevriezing)
  • Smering - levenslang gesmeerd
  • Montage - doorlopende boring (zijdelings, axiaal, elk 2 posities)
  • Zuigersnelheid - 50 tot 500 mm/s
  • Demping - zonder demping (bij zuiger-Ø 4 tot 10 mm) / elastische demping (bij zuiger-Ø 12 tot 20 mm)
  • Pneumatische aansluiting - M3 x 0,5 of M5 x 0,8
  • Schroefdraad op de zuigerstang - binnenschroefdraad M2,5 x 0,45 tot M5 x 0,8 (schroefdraad op de zuigerstang pas vanaf een zuiger-Ø van 6 mm)
  • Zuigerstangdiameter - 2 mm (geen schroefdraad op de zuigerstang bij een zuigerdiameter van 4 mm)
  • Lengte - 22,5 tot 74 mm
  • Breedte - 15 tot 36 mm
  • Hoogte - 10 tot 25 mm
  • Gewicht - 7,2 tot 142 g
  • Prijs per stuk
meer tonen...
minder tonen...
vanaf € 32,14
Prijs incl. btw.
€ 5,90 e verzendkosten
Beschikbaar in 56 -uitvoering
Selecteer uitvoering...

Heeft u vragen?
Wij helpen u graag verder!
bestellingen@esska.nl
Uitvoeringen (56)
Selectie beperken
Zuiger-Ø
Slag
Schroefdraad op de zuigerstang
Pneumatische aansluiting
min. werkdruk
Onderdeelnummer
Type
alle uitvoeringen van ' 56 ' weergeven
Anzeigen als Lijst Tabel
Artikelnummer Zuiger-Ø Slag Schroefdraad op de zuigerstang Pneumatische aansluiting min. werkdruk Onderdeelnummer Type Prijs incl. btw.
206400035370 4 mm 4 mm Ø 2 mm (zonder schroefdraad) M3 x 0,5 1,5 bar 00035370 CUJB4-4D
€ 32,14
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035381 4 mm 6 mm Ø 2 mm (zonder schroefdraad) M3 x 0,5 1,5 bar 00035381 CUJB4-6D
€ 32,14
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035393 4 mm 8 mm Ø 2 mm (zonder schroefdraad) M3 x 0,5 1,5 bar 00035393 CUJB4-8D
€ 32,14
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035364 4 mm 10 mm Ø 2 mm (zonder schroefdraad) M3 x 0,5 1,5 bar 00035364 CUJB4-10D
€ 32,14
Prijs incl. btw.
€ 5,90 e verzendkosten
206400206196 4 mm 15 mm Ø 2 mm (zonder schroefdraad) M3 x 0,5 1,5 bar 00206196 CUJB4-15D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400377993 4 mm 20 mm Ø 2 mm (zonder schroefdraad) M3 x 0,5 1,5 bar 00377993 CUJB4-20D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035416 6 mm 4 mm M2,5 x 0,45 M3 x 0,5 1,5 bar 00035416 CUJB6-4D
€ 32,14
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035424 6 mm 6 mm M2,5 x 0,45 M3 x 0,5 1,5 bar 00035424 CUJB6-6D
€ 32,14
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035436 6 mm 8 mm M2,5 x 0,45 M3 x 0,5 1,5 bar 00035436 CUJB6-8D
€ 32,14
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035401 6 mm 10 mm M2,5 x 0,45 M3 x 0,5 1,5 bar 00035401 CUJB6-10D
€ 32,14
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035409 6 mm 15 mm M2,5 x 0,45 M3 x 0,5 1,5 bar 00035409 CUJB6-15D
€ 32,14
Prijs incl. btw.
€ 5,90 e verzendkosten
206400377994 6 mm 20 mm M2,5 x 0,45 M3 x 0,5 1,5 bar 00377994 CUJB6-20D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400377996 6 mm 25 mm M2,5 x 0,45 M3 x 0,5 1,5 bar 00377996 CUJB6-25D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400377997 6 mm 30 mm M2,5 x 0,45 M3 x 0,5 1,5 bar 00377997 CUJB6-30D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035470 8 mm 4 mm M3 x 0,5 M3 x 0,5 1,5 bar 00035470 CUJB8-4D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035481 8 mm 6 mm M3 x 0,5 M3 x 0,5 1,5 bar 00035481 CUJB8-6D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035493 8 mm 8 mm M3 x 0,5 M3 x 0,5 1,5 bar 00035493 CUJB8-8D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035447 8 mm 10 mm M3 x 0,5 M3 x 0,5 1,5 bar 00035447 CUJB8-10D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035456 8 mm 15 mm M3 x 0,5 M3 x 0,5 1,5 bar 00035456 CUJB8-15D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035463 8 mm 20 mm M3 x 0,5 M3 x 0,5 1,5 bar 00035463 CUJB8-20D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400206197 8 mm 25 mm M3 x 0,5 M3 x 0,5 1,5 bar 00206197 CUJB8-25D
€ 36,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400358448 8 mm 30 mm M3 x 0,5 M3 x 0,5 1,5 bar 00358448 CUJB8-30D
€ 36,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400072214 10 mm 4 mm M3 x 0,5 M3 x 0,5 1 bar 00072214 CUJB10-4D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035343 10 mm 6 mm M3 x 0,5 M3 x 0,5 1 bar 00035343 CUJB10-6D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035351 10 mm 8 mm M3 x 0,5 M3 x 0,5 1 bar 00035351 CUJB10-8D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035305 10 mm 10 mm M3 x 0,5 M3 x 0,5 1 bar 00035305 CUJB10-10D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035316 10 mm 15 mm M3 x 0,5 M3 x 0,5 1 bar 00035316 CUJB10-15D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400035325 10 mm 20 mm M3 x 0,5 M3 x 0,5 1 bar 00035325 CUJB10-20D
€ 34,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400235106 10 mm 25 mm M3 x 0,5 M3 x 0,5 1 bar 00235106 CUJB10-25D
€ 36,21
Prijs incl. btw.
€ 5,90 e verzendkosten
206400377839 10 mm 30 mm M3 x 0,5 M3 x 0,5 1 bar 00377839 CUJB10-30D
€ 36,17
Prijs incl. btw.
€ 5,90 e verzendkosten
206400689332 12 mm 5 mm M3 x 0,5 M3 x 0,5 0,7 bar 00689332 CUJB12-5D
€ 34,11
Prijs incl. btw.
€ 5,90 e verzendkosten
206400680303 12 mm 10 mm M3 x 0,5 M3 x 0,5 0,7 bar 00680303 CUJB12-10D
€ 34,11
Prijs incl. btw.
€ 5,90 e verzendkosten
206400695293 12 mm 15 mm M3 x 0,5 M3 x 0,5 0,7 bar 00695293 CUJB12-15D
€ 34,11
Prijs incl. btw.
€ 5,90 e verzendkosten
206400641524 12 mm 20 mm M3 x 0,5 M3 x 0,5 0,7 bar 00641524 CUJB12-20D
€ 35,82
Prijs incl. btw.
€ 5,90 e verzendkosten
206400695296 12 mm 25 mm M3 x 0,5 M3 x 0,5 0,7 bar 00695296 CUJB12-25D
€ 35,82
Prijs incl. btw.
€ 5,90 e verzendkosten
206400695298 12 mm 30 mm M3 x 0,5 M3 x 0,5 0,7 bar 00695298 CUJB12-30D
€ 35,82
Prijs incl. btw.
€ 5,90 e verzendkosten
206402121469 12 mm 35 mm M3 x 0,5 M3 x 0,5 0,7 bar 02121469 CUJB12-35D
€ 36,66
Prijs incl. btw.
€ 5,90 e verzendkosten
206401849730 12 mm 40 mm M3 x 0,5 M3 x 0,5 0,7 bar 01849730 CUJB12-40D
€ 36,66
Prijs incl. btw.
€ 5,90 e verzendkosten
206402109584 12 mm 50 mm M3 x 0,5 M3 x 0,5 0,7 bar 02109584 CUJB12-50D
€ 37,51
Prijs incl. btw.
€ 5,90 e verzendkosten
206400674890 16 mm 5 mm M4 x 0,7 M3 x 0,5 0,7 bar 00674890 CUJB16-5D
€ 36,62
Prijs incl. btw.
€ 5,90 e verzendkosten
206400529274 16 mm 10 mm M4 x 0,7 M3 x 0,5 0,7 bar 00529274 CUJB16-10D
€ 36,62
Prijs incl. btw.
€ 5,90 e verzendkosten
206400695304 16 mm 15 mm M4 x 0,7 M3 x 0,5 0,7 bar 00695304 CUJB16-15D
€ 36,62
Prijs incl. btw.
€ 5,90 e verzendkosten
206400532057 16 mm 20 mm M4 x 0,7 M3 x 0,5 0,7 bar 00532057 CUJB16-20D
€ 38,34
Prijs incl. btw.
€ 5,90 e verzendkosten
206400588500 16 mm 25 mm M4 x 0,7 M3 x 0,5 0,7 bar 00588500 CUJB16-25D
€ 38,34
Prijs incl. btw.
€ 5,90 e verzendkosten
206400543590 16 mm 30 mm M4 x 0,7 M3 x 0,5 0,7 bar 00543590 CUJB16-30D
€ 38,34
Prijs incl. btw.
€ 5,90 e verzendkosten
206402121470 16 mm 35 mm M4 x 0,7 M3 x 0,5 0,7 bar 02121470 CUJB16-35D
€ 39,22
Prijs incl. btw.
€ 5,90 e verzendkosten
206402574129 16 mm 50 mm M4 x 0,7 M3 x 0,5 0,7 bar 02574129 CUJB16-50D
€ 40,07
Prijs incl. btw.
€ 5,90 e verzendkosten
206400687700 20 mm 5 mm M5 x 0,8 M5 x 0,8 0,5 bar 00687700 CUJB20-5D
€ 39,14
Prijs incl. btw.
€ 5,90 e verzendkosten
206400529275 20 mm 10 mm M5 x 0,8 M5 x 0,8 0,5 bar 00529275 CUJB20-10D
€ 39,14
Prijs incl. btw.
€ 5,90 e verzendkosten
206400687712 20 mm 15 mm M5 x 0,8 M5 x 0,8 0,5 bar 00687712 CUJB20-15D
€ 39,14
Prijs incl. btw.
€ 5,90 e verzendkosten
206400695316 20 mm 20 mm M5 x 0,8 M5 x 0,8 0,5 bar 00695316 CUJB20-20D
€ 40,85
Prijs incl. btw.
€ 5,90 e verzendkosten
206400695318 20 mm 25 mm M5 x 0,8 M5 x 0,8 0,5 bar 00695318 CUJB20-25D
€ 40,85
Prijs incl. btw.
€ 5,90 e verzendkosten
206400695320 20 mm 30 mm M5 x 0,8 M5 x 0,8 0,5 bar 00695320 CUJB20-30D
€ 40,85
Prijs incl. btw.
€ 5,90 e verzendkosten
206400699351 20 mm 35 mm M5 x 0,8 M5 x 0,8 0,5 bar 00699351 CUJB20-35D
€ 41,74
Prijs incl. btw.
€ 5,90 e verzendkosten
206400699352 20 mm 40 mm M5 x 0,8 M5 x 0,8 0,5 bar 00699352 CUJB20-40D
€ 41,74
Prijs incl. btw.
€ 5,90 e verzendkosten
206400695322 20 mm 50 mm M5 x 0,8 M5 x 0,8 0,5 bar 00695322 CUJB20-50D
€ 42,56
Prijs incl. btw.
€ 5,90 e verzendkosten
