Toepassing

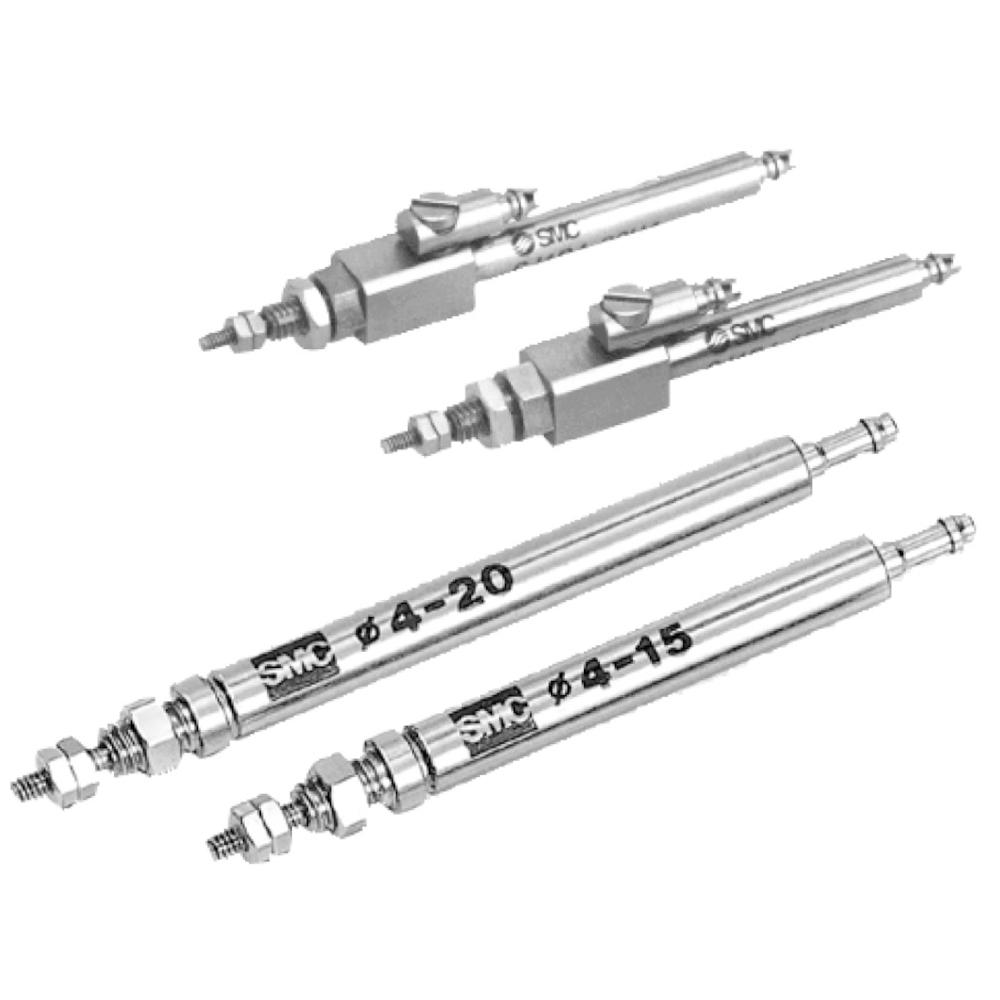

- De naaldcilinder CJ1B4 van SMC is ideaal voor kleine, fijne motorische taken die een lineaire beweging vereisen.
- De naaldcilinder CJ1B4 van SMC is dubbelwerkend en voorzien van een standaard zuigerstang.
- Het cilinderdeksel en de cilinderbuis zijn vervaardigd uit messing, de zuiger uit roestvrij staal en de afdichtingen uit NBR.
- De schroefdraad op het cilinderdeksel past op metrische slangen.
- De aansluiting aan de cilinderkopzijde biedt een variabele leidingaansluiting.
- Materiaal cilinderdeksel, cilinderbuis - messing
- Materiaal zuiger - roestvrij staal
- Materiaal afdichtingen - NBR
- Werking - dubbelwerkend, standaarduitvoering
- Medium - Perslucht
- Testdruk - 10,5 bar
- Max. werkdruk - 7 bar
- Min. werkdruk - 2 bar
- Omgevings- en mediumtemperatuur - -10 °C tot +70 °C (zonder bevriezing)
- Zuigersnelheid - 50 tot 500 mm/s
- Demping - zonder
- Slagtolerantie - +0,5
- Montage - basisuitvoering
- Smering - niet nodig (permanent gesmeerd)
- Geschikte aansluitslangen - polyurethaan of zacht nylon met een buitendiameter van 4 mm en een binnendiameter van 2,5 mm
- Schroefdraad op de zuigerstang - M2
- Zuiger-Ø 4 mm
- Slag - 5 tot 20 mm
- Breedte - 8 mm
- Hoogte - 12,5 mm
- Lengte - 51 tot 66 mm
- Gewicht - 12,0 tot 13,2 g
