Toepassing
- De CM2B-SZ-pneumatische cilinder van SMC wordt in de industriële automatisering gebruikt voor eenvoudige hefbewegingen.
- Deze is geschikt voor toepassingen waarbij de uitschuifbeweging door veerkracht moet plaatsvinden.
- De enkelwerkende uitvoering wordt bij voorkeur gebruikt wanneer slechts één actieve bewegingsrichting nodig is.
- De vele bevestigingsmogelijkheden bieden een zeer grote ontwerpvrijheid, waardoor de cilinder in vrijwel alle pick- & place-, positionerings- en klemtoepassingen kan worden gebruikt.
- Typische toepassingen zijn span-, positionerings- en aanslagfuncties.

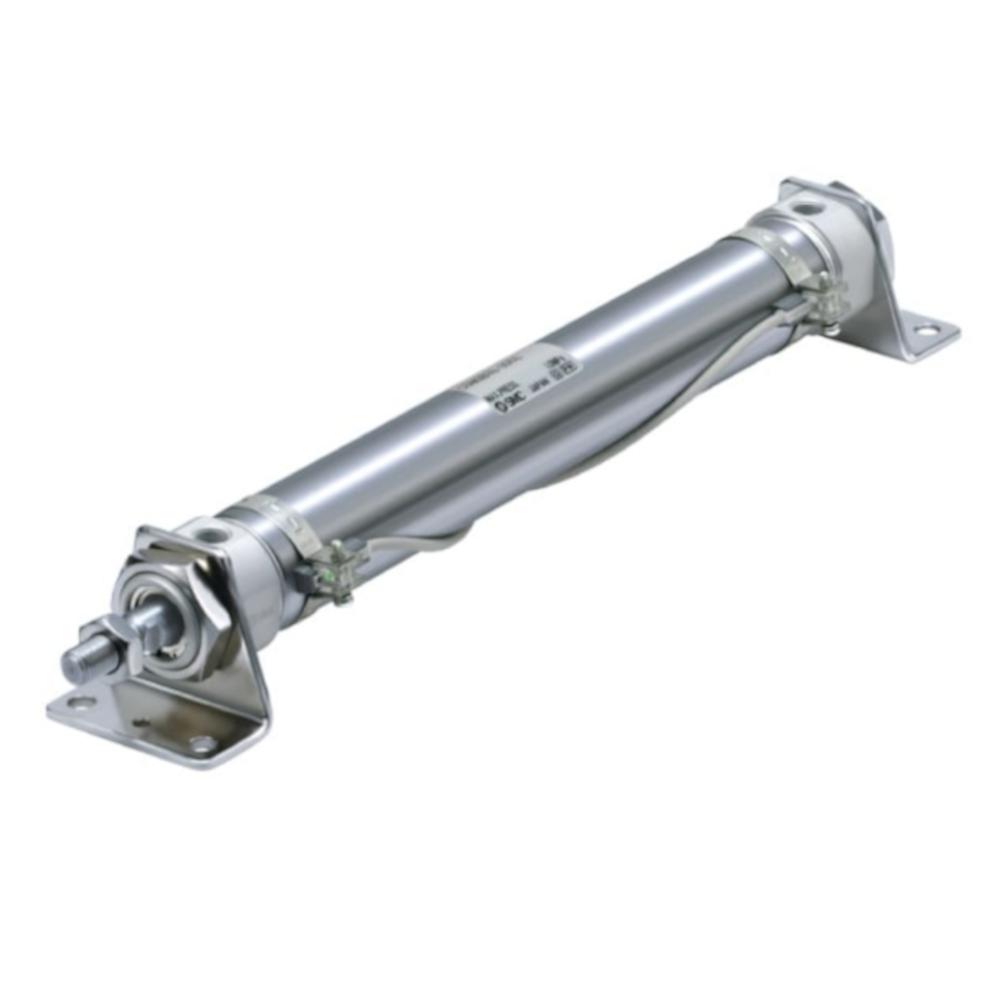

- De CM2B-TZ-persluchtcilinder van SMC is een enkelwerkende cilinder met veerkracht in uitgeschoven stand en een zuigerstang met buitenschroefdraad.
- De eindpositiedemping is uitgevoerd als elastische demping.
- De cilinder is bedoeld voor gebruik met perslucht en is gesmeerd voor de gehele levensduur.
- De basisuitvoering maakt een compacte integratie in machines en apparaten mogelijk.
- Materiaal cilinderkop, cilinderdeksel, zuiger - aluminiumlegering, geanodiseerd
- Materiaal cilinderbuis - Roestvrij staal
- Materiaal zuigerstang - koolstofstaal, hardverchroomd
- Materiaal dempingsschijf - kunststof (Ø 25 of groter)
- Materiaal afdichtingen - NBR
- Werkingswijze - Enkelwerkend, veerkracht ingetrokken
- Uitvoering - pneumatisch
- Max. werkdruk - 10 bar
- Min. werkdruk - 2,3 bar
- Testdruk - 15 bar
- Omgevings- en mediumtemperatuur - -10 tot 70 °C (niet bevroren)
- Smering - Niet nodig (levenslang gesmeerd)
- Zuigersnelheid - 50 tot 750 mm/s
- Demping - elastische demping
- Slagtolerantie - +1,4 mm
- Montage - basisuitvoering (centreerpennen aan beide zijden)
- toegestane kinetische energie - 0,27 tot 1,2 J
- Pneumatische aansluiting - Rc 1/8" of Rc 1/4"
- Schroefdraad op de zuigerstang - M8 x 1,25 tot M14 x 1,5
- Zuiger-Ø - 20 tot 40 mm
- Slag - 25 tot 250 mm
- Breedte/hoogte - 24 tot 42,5 mm
- Lengte - 191 tot 629 mm
- Gewicht - 190 tot 1720 g
