Toepassing
- De CM2B-Z-pneumatische cilinder van SMC wordt in de industriële automatisering gebruikt voor lineaire bewegingen in beide richtingen.
- Deze is geschikt voor toepassingen waarbij een gecontroleerde beweging bij het in- en uitschuiven vereist is.
- De uitvoering met tegenlager wordt gebruikt wanneer de cilinder aan de achterkant moet worden ondersteund, bijvoorbeeld bij krappe inbouwsituaties of bij verhoogde axiale belastingen in de machinebouw en in automatiseringsinstallaties.
- De vele bevestigingsmogelijkheden bieden een zeer grote ontwerpvrijheid, waardoor de cilinder in vrijwel alle pick- & place-, positionerings- en klemtoepassingen kan worden gebruikt.
- Typische toepassingen zijn positionerings-, voortbewegings- en handlingstaken.

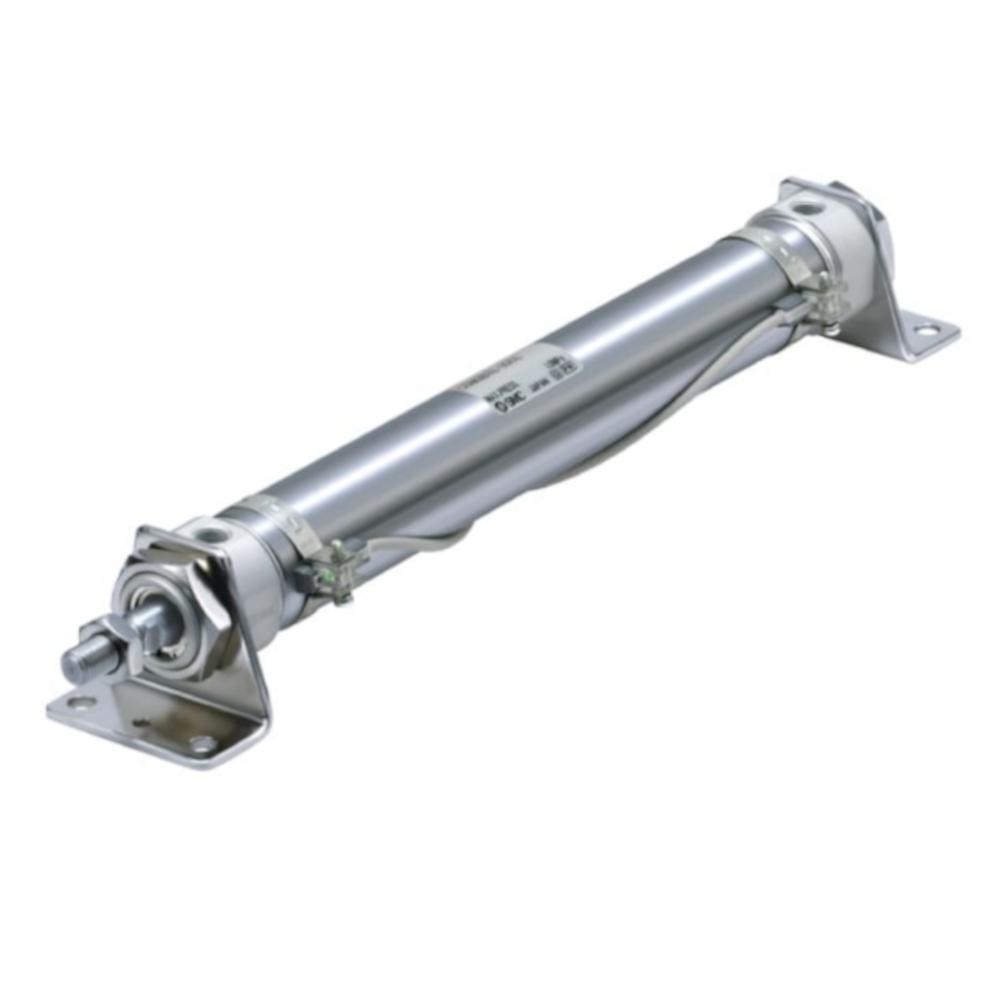

- De CM2B-Z-persluchtcilinder van SMC is een dubbelwerkende cilinder met een zuigerstang met buitendraad en een tegenlager.
- De eindpositiedemping is uitgevoerd als elastische demping.
- De cilinder is bedoeld voor gebruik met perslucht en is voorzien van levenslange smering.
- Het tegenlager zorgt voor een stabiele achterste ondersteuning van de cilinder bij axiale krachtoverbrenging.
- De constructie van de CM2-serie is ontworpen voor een gelijkmatige werking bij lage wrijving.
- Materiaal cilinderkop, cilinderdeksel, zuiger - aluminiumlegering, geanodiseerd
- Materiaal cilinderbuis - Roestvrij staal
- Materiaal zuigerstang - koolstofstaal, hardverchroomd
- Materiaal dempingsschijf - kunststof
- Materiaal afdichting - NBR
- Werking - dubbelwerkend, standaard zuigerstang
- Uitvoering - pneumatisch
- Max. werkdruk - 10 bar
- Min. werkdruk - 0,5 bar
- Testdruk - 15 bar
- Omgevings- en mediumtemperatuur - -10 tot 70 °C (niet bevroren)
- Smering - Niet nodig (levenslang gesmeerd)
- Zuigersnelheid - 50 tot 750 mm/s
- Demping - elastische demping
- Slagtolerantie - +1,4 mm
- Montage - Tegenlager
- toegestane kinetische energie - 0,4 of 0,65 J
- Pneumatische aansluiting - G 1/8"
- Schroefdraad op de zuigerstang - M10 x 1,25
- Zuiger-Ø 25 of 32 mm
- Slag - 25 mm
- Breedte/hoogte - 30 of 34,5 mm
- Lengte - 153 of 161 mm
- Gewicht - 220 of 310 g
