Toepassing
- De CM2KB-Z-persluchtcilinder van SMC wordt gebruikt in de industriële automatiserings- en productietechniek.
- Deze is geschikt voor toepassingen waarbij een torsiebestendige krachtoverbrenging vereist is.
- De dubbelwerkende uitvoering maakt een gecontroleerde beweging in beide richtingen mogelijk.
- Pneumatische demping wordt bij voorkeur gebruikt wanneer een bijzonder soepele beweging in de eindpositie vereist is.
- De vele bevestigingsmogelijkheden bieden een zeer grote ontwerpvrijheid, waardoor de cilinder in vrijwel alle pick- & place-, positionerings- en klemtoepassingen kan worden gebruikt.

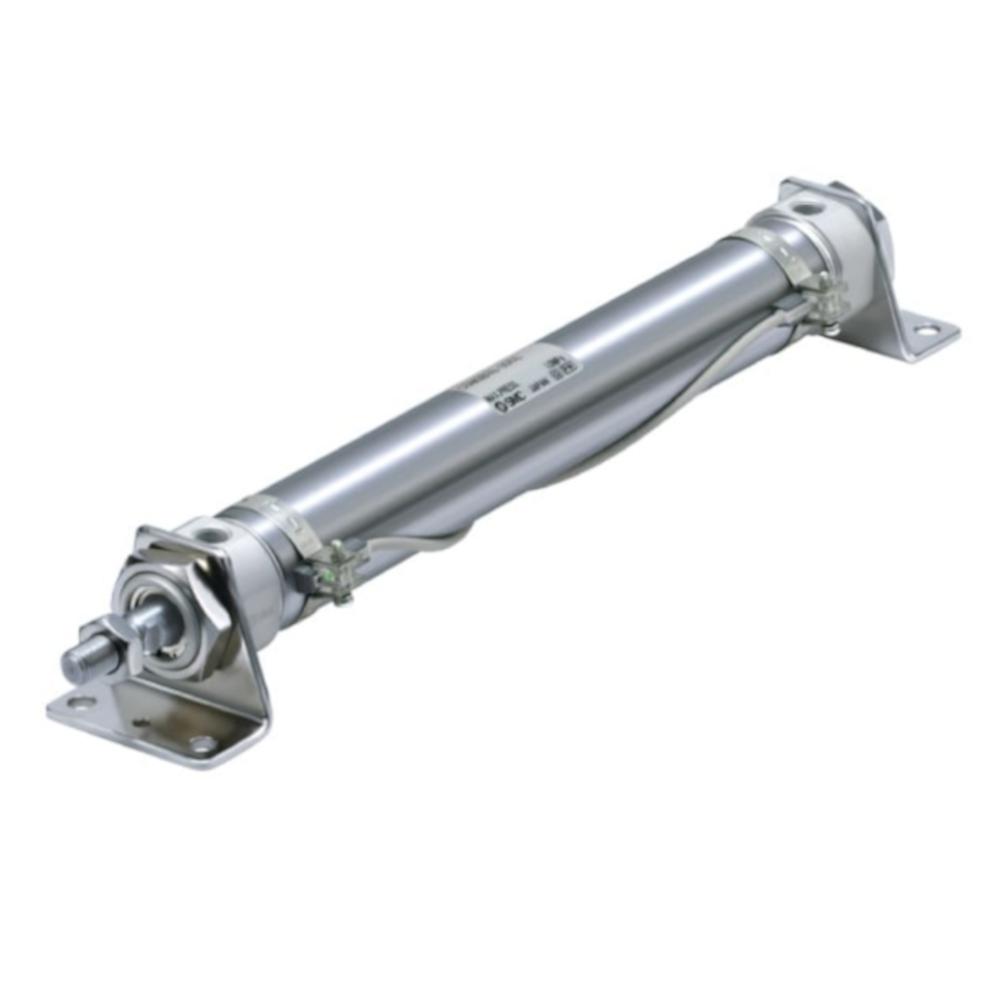

- De CM2KB-Z-pneumatische cilinder van SMC is een dubbelwerkende cilinder in basisuitvoering met een tegen verdraaien beveiligde zuigerstang met buitendraad en pneumatische demping.
- De verdraaibeveiligde zuigerstang voorkomt meedraaien en maakt een nauwkeurige lineaire beweging mogelijk.
- De cilinder is ontworpen voor gebruik met perslucht en is gesmeerd voor de gehele levensduur.
- De robuuste constructie van de CM2-serie is ontworpen voor een gelijkmatige werking en betrouwbaar continu gebruik.
- Materiaal cilinderkop, cilinderdeksel, zuiger - aluminiumlegering, geanodiseerd
- Materiaal cilinderbuis, zuigerstang - Roestvrij staal
- Materiaal dempingsschijf - kunststof
- Materiaal afdichtingen - NBR
- Werking - dubbelwerkend, torsiebestendige standaardzuigerstang
- Uitvoering - pneumatisch
- Max. werkdruk - 10 bar
- Min. werkdruk - 0,5 bar
- Testdruk - 15 bar
- Omgevings- en mediumtemperatuur - -10 tot 70 °C (niet bevroren)
- Smering - Niet nodig (levenslang gesmeerd)
- Zuigersnelheid - 50 tot 500 mm/s
- Demping - pneumatische demping
- Verdraaitolerantie van de zuigerstang - ±0,7° (zuiger-Ø 20 en 25 mm) of ±0,5° (zuiger-Ø 32 en 40 mm)
- Slagtolerantie - +1,4 mm
- Montage - basisuitvoering (centreerpennen aan beide zijden)
- toegestane kinetische energie - 0,54 tot 2,35 J
- Pneumatische aansluiting - Rc 1/8" of Rc 1/4"
- Schroefdraad op de zuigerstang - M8 x 1,25 tot M14 x 1,5
- Zuiger-Ø 20 tot 40 mm
- Slag - 25 tot 300 mm
- Breedte/hoogte - 24 tot 42,5 mm
- Lengte - 141 tot 454 mm
- Gewicht - 160 tot 1410 g
