Toepassing
- De CM2WB-AZ-persluchtcilinder van SMC wordt in de industriële automatisering gebruikt voor lineaire bewegingen in beide richtingen.
- Deze is geschikt voor toepassingen waarbij krachten en bewegingen aan beide zijden van de zuigerstang moeten worden benut.
- Pneumatische demping wordt bij voorkeur gebruikt wanneer een bijzonder soepele beweging in de eindpositie vereist is.
- De vele bevestigingsmogelijkheden bieden een zeer grote ontwerpvrijheid, waardoor de cilinder in vrijwel alle pick- & place-, positionerings- en klemtoepassingen kan worden gebruikt.
- Typische toepassingen zijn positionerings-, voortbewegings- en handlingstaken.

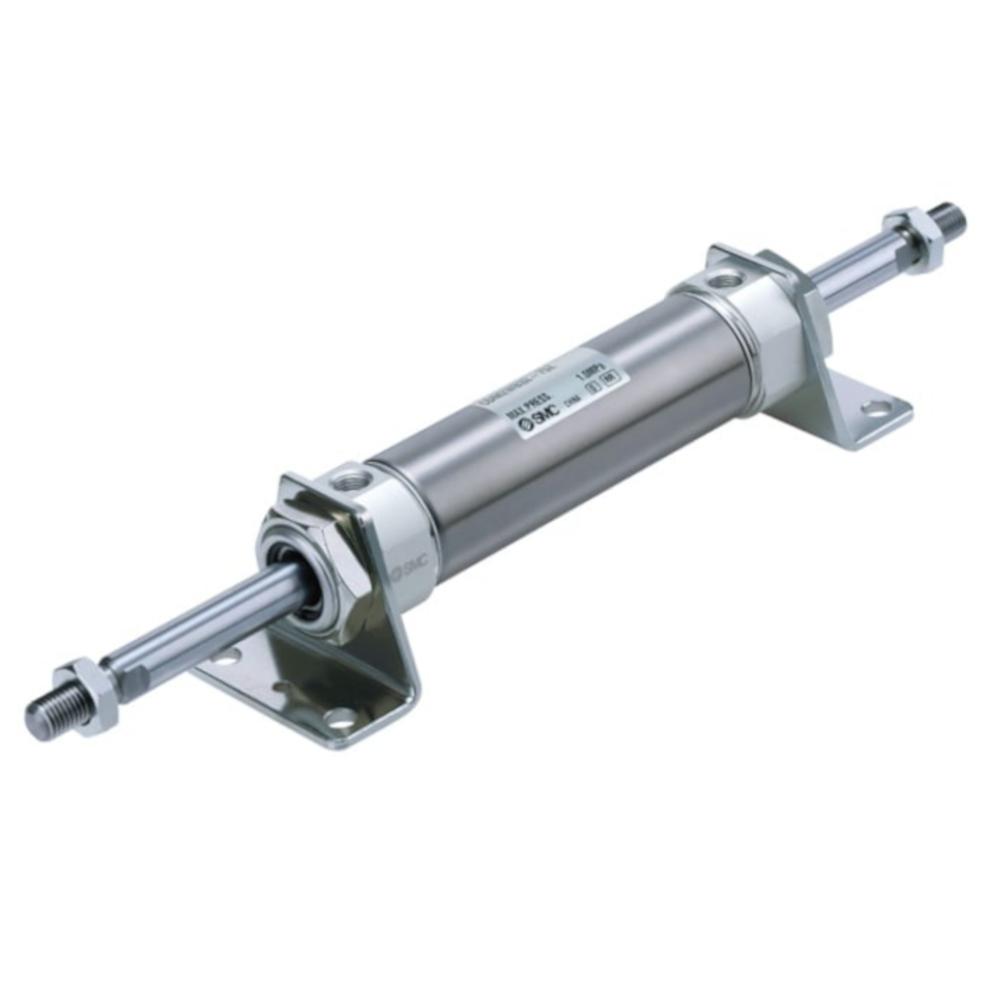

- De CM2WB-AZ-persluchtcilinder van SMC is een dubbelwerkende cilinder met doorlopende zuigerstang met buitenschroefdraad en pneumatische demping.
- De doorlopende zuigerstang zorgt voor een gelijkmatige krachtoverbrenging in beide bewegingsrichtingen.
- De cilinder is bedoeld voor gebruik met perslucht en is voorzien van levenslange smering.
- De basisuitvoering maakt een compacte integratie in machines en apparaten mogelijk.
- De constructie van de CM2-serie is ontworpen voor een gelijkmatige werking bij lage wrijving.
- Materiaal cilinderkop, zuiger - aluminiumlegering
- Materiaal cilinderbuis - Roestvrij staal
- Materiaal zuigerstang - koolstofstaal, hardverchroomd
- Materiaal dempingsschijf - kunststof
- Materiaal afdichting - NBR
- Werking - dubbelwerkend, doorlopende zuigerstang
- Max. werkdruk - 10 bar
- Min. werkdruk - 0,8 bar
- Testdruk - 15 bar
- Omgevings- en mediumtemperatuur - -10 tot 70 °C (niet bevroren)
- Smering - Niet nodig (levenslang gesmeerd)
- Zuigersnelheid - 50 tot 750 mm/s
- Demping - pneumatische demping
- Slagtolerantie - +1,4 mm
- Montage - basisuitvoering (centreerpennen aan beide zijden)
- toegestane kinetische energie - 0,54 J
- Pneumatische aansluiting - G 1/8"
- Schroefdraad op de zuigerstang - M8 x 1,25
- Zuiger-Ø - 20 mm
- Slag - 50 of 75 mm
- Breedte/hoogte - 24 mm
- Lengte - 244 of 294 mm
- Gewicht - 220 of 250 g
