Toepassing

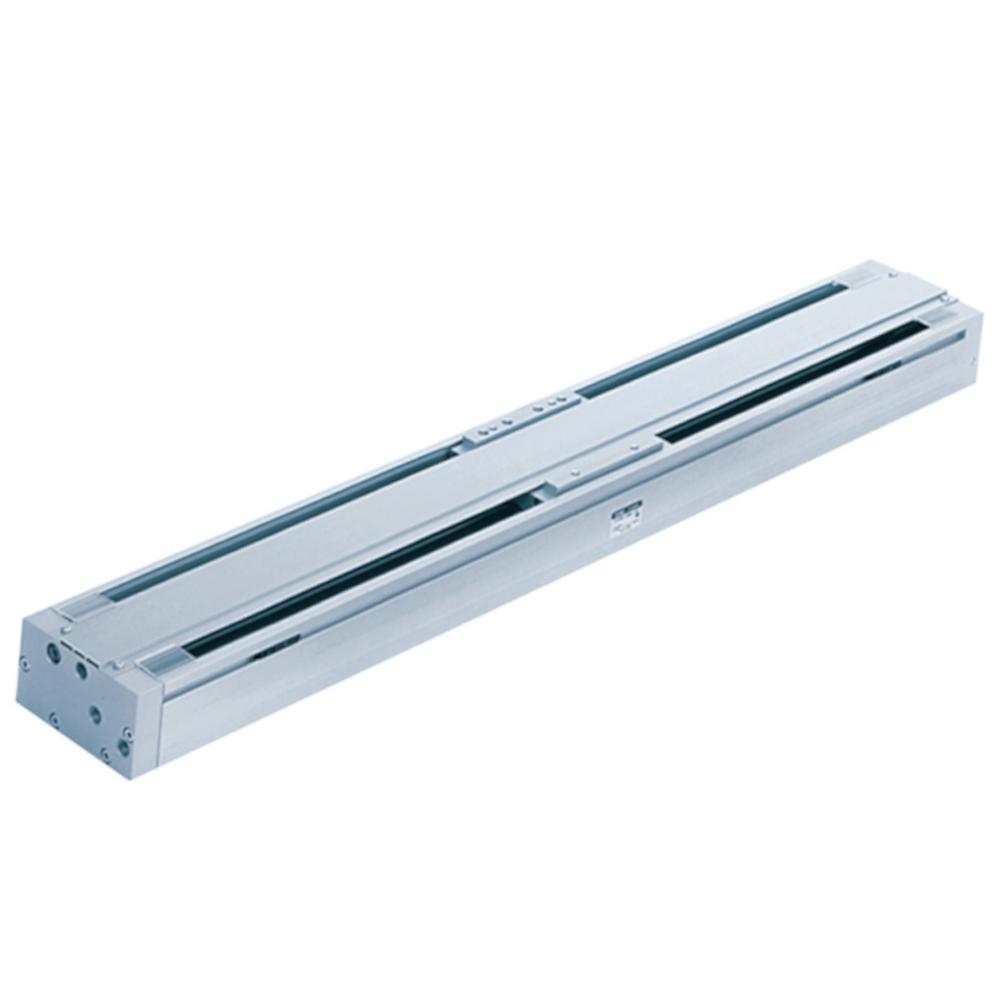

- De zuigerloze SMC-cilinder CY1H wordt gebruikt voor lineaire bewegingstaken met hoge eisen aan nauwkeurigheid en hoge toegestane momenten.
- Deze is ideaal voor pick-and-place-toepassingen.
- Dankzij de precisiegeleiding met lineaire kogelgeleiding is hij geschikt voor nauwkeurige positionerings- en handlingstaken.
- Dankzij het lekvrije systeem kan het systeem in verschillende omgevingen worden gebruikt.
- Cilinders met magnetische koppeling zijn ruimtebesparend en bieden een breed scala aan toepassingsmogelijkheden.
- De zuigerloze cilinder uit de CY1H-serie van SMC werkt met een magnetische koppeling en onderscheidt zich door zijn compacte ontwerp.
- Hij is uitgerust met een lineaire kogelgeleiding als precisiegeleiding.
- De zuigerloze cilinder CY1 is standaard uitgerust met verstelbare aanslagpennen voor de fijnafstelling van de slag.
- Dankzij de geïntegreerde geleiding zijn belastingen en krachttorsies mogelijk.
- Ter bescherming tegen vuil en beschadigingen is er een afdekking boven de slede aangebracht.
- Materiaal behuizing, platen - aluminiumlegering, hard geanodiseerd
- Materiaal cilinderbuis - roestvrij staal
- Materiaal zuiger - messing, vernikkeld (bij zuiger-Ø 10 en 15 mm) / aluminiumlegering, gechromateerd (bij zuiger-Ø 20 en 25 mm)
- Materiaal afdichtingen - NBR
- Medium - Perslucht
- Werking - dubbelwerkend
- Testdruk - 10,5 bar
- max. werkdruk - 7 bar
- min. werkdruk - 2 bar
- Omgevings- en mediumtemperatuur - -10 tot 60 °C (geen bevriezing)
- Zuigersnelheid - 70 tot 1000 mm/s
- Demping - Dempingsschijven aan beide zijden
- Aantal geleiderails - 1
- Smering - niet nodig
- Slagtolerantie - 0 tot -1,8 mm
- Pneumatische aansluiting - centrale aansluiting M5 of Rc 1/8"
- Lengte - 225 tot 1050 mm
- Breedte - 69 tot 103 mm
- Hoogte - 39,5 tot 63 mm
- Gewicht - 1,0 tot 9,4 kg
