Toepassing
- De zuigerloze SMC-cilinder CY1L wordt gebruikt voor lineaire bewegingstaken met hoge eisen aan nauwkeurigheid en hoge toegestane momenten.
- Deze is ideaal voor pick-and-place-toepassingen.
- De slede-uitvoering met kogelbusscharnier is ontworpen voor nauwkeurige positionerings- en hanteringstaken.
- Dankzij het lekvrije systeem kan het systeem in verschillende omgevingen worden gebruikt.
- De cilinder wordt gebruikt in machines en installaties waar compacte en krachtige lineaire aandrijvingen vereist zijn.

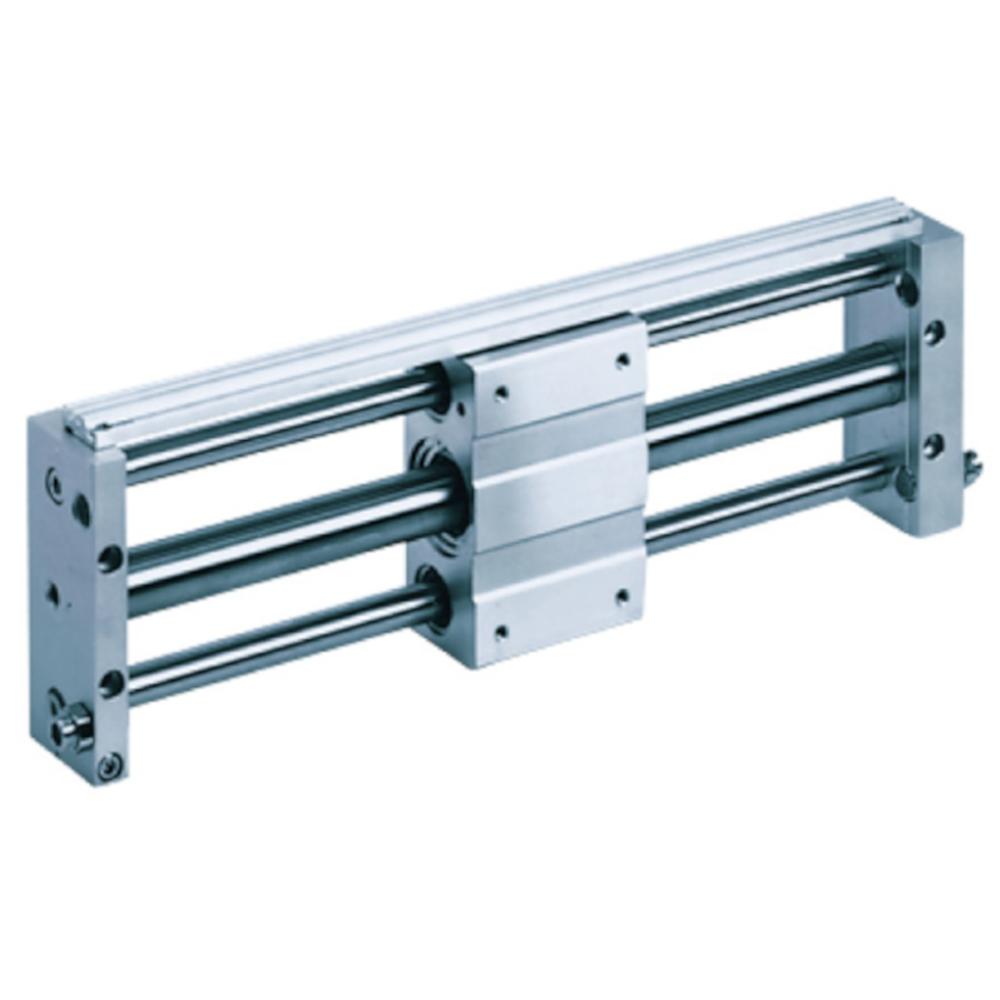

- De zuigerloze cilinder uit de CY1L-serie van SMC werkt met een magnetische koppeling en onderscheidt zich door zijn compacte ontwerp.
- De slede-uitvoering is voorzien van een geïntegreerde kogelbuss in de geleidingen.
- De kogelbus zorgt voor een hoge beweeglijkheid binnen de cilinderleidingen.
- De zuigerloze cilinder CY1 is standaard uitgerust met verstelbare aanslagpennen voor de fijnafstelling van de slag.
- Materiaal behuizing, platen - aluminiumlegering, hard geanodiseerd
- Materiaal cilinderbuis - roestvrij staal
- Materiaal geleidestangen - hardverchroomd staal
- Materiaal zuiger - Messing (bij zuiger-Ø 6 tot 15 mm) / Aluminiumlegering, gechromateerd (bij zuiger-Ø 20 tot 40 mm)
- Materiaal afdichtingen - NBR
- Medium - Perslucht
- Testdruk - 10,5 bar
- max. werkdruk - 7 bar
- min. werkdruk - 1,8 bar
- Omgevings- en mediumtemperatuur - -10 tot 60 °C (geen bevriezing)
- Zuigersnelheid - 50 tot 500 mm/s
- Demping - Dempingsschijven
- Smering - levenslang gesmeerd
- Inbouwpositie - vrij
- Magnetische houdkracht - 19,6 tot 922 N
- Pneumatische aansluiting - M5 / G 1/8" / G 1/4"
- Lengte - 118 tot 1194 mm
- Breedte - 56 tot 187 mm
- Hoogte - 25 tot 76 mm
- Gewicht - 368 tot 12950 g
