Toepassing

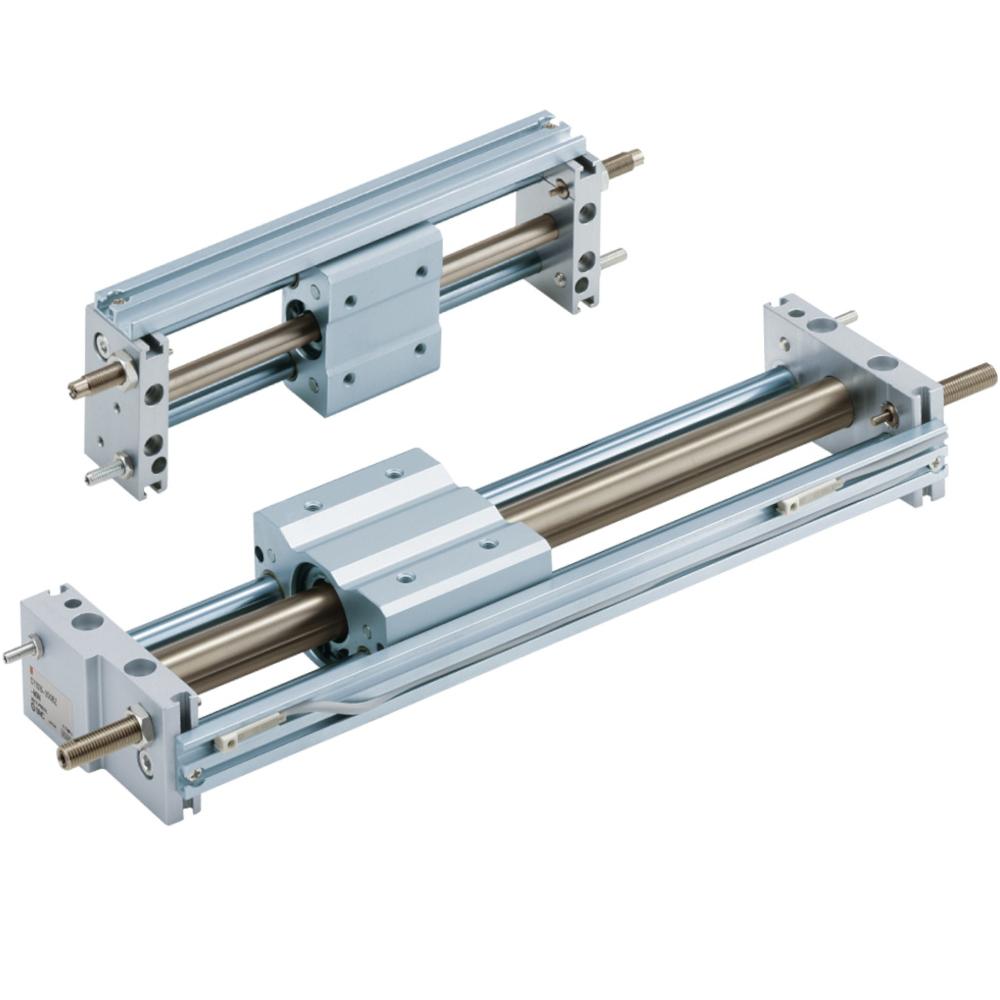

- De zuigerloze SMC-cilinder CY1S wordt gebruikt voor lineaire bewegingstaken met hoge eisen aan nauwkeurigheid en hoge toegestane momenten.
- Deze is ideaal voor pick-and-place-toepassingen.
- De slede-uitvoering met glijlager is ontworpen voor geleide bewegingen in machines en installaties.
- Dankzij het lekvrije systeem kan het systeem in verschillende omgevingen worden gebruikt.
- De CY1-cilinder wordt gebruikt in toepassingen waar compacte en krachtige lineaire aandrijvingen vereist zijn.
- De zuigerloze cilinder uit de CY1S-serie van SMC werkt met een magnetische koppeling en onderscheidt zich door zijn compacte ontwerp.
- De slede-uitvoering beschikt over geïntegreerde glijlagers in de geleidingen en een centrale luchtaansluiting.
- De zuigerloze cilinder CY1 is uitgerust met schokdempers.
- Materiaal zuiger, slede, platen - aluminiumlegering
- Materiaal geleidestangen - koolstofstaal, hardverchroomd
- Materiaal afdichtingen - NBR
- Medium - Perslucht
- Testdruk - 10,5 bar
- max. werkdruk - 7 bar
- min. werkdruk - 1,8 bar
- Omgevings- en mediumtemperatuur - -10 tot 60 °C (geen bevriezing)
- Zuigersnelheid - 50 tot 400 mm/s
- Demping - elastische demping, schokdempers
- Smering - levenslang gesmeerd
- Magnetische houdkracht - 19,6 tot 922 N
- Pneumatische aansluiting - M3 x 0,5 / M5 x 0,8 / 1/8" / 1/4"
- Lengte - 112 tot 1140 mm
- Breedte - 49 tot 142 mm
- Hoogte - 27 tot 76 mm
- Gewicht - 284 tot 13108 g
- Prijs per stuk
