Toepassing
- De zwenkaandrijving CRB van SMC wordt in de machinebouw en in de automatiseringstechniek gebruikt voor het genereren van gedefinieerde zwenkbewegingen.
- Het is geschikt voor toepassingen waarbij een draaibeweging pneumatisch moet worden gerealiseerd.
- De enkele as wordt gebruikt wanneer de draaibeweging slechts aan één kant moet worden overgebracht.
- De standaarduitvoering met enkele zwenkvleugel wordt gebruikt wanneer een compacte zwenkaandrijving zonder signaalgever nodig is.
- Typische toepassingen zijn te vinden in pneumatische handling- en automatiseringssystemen.

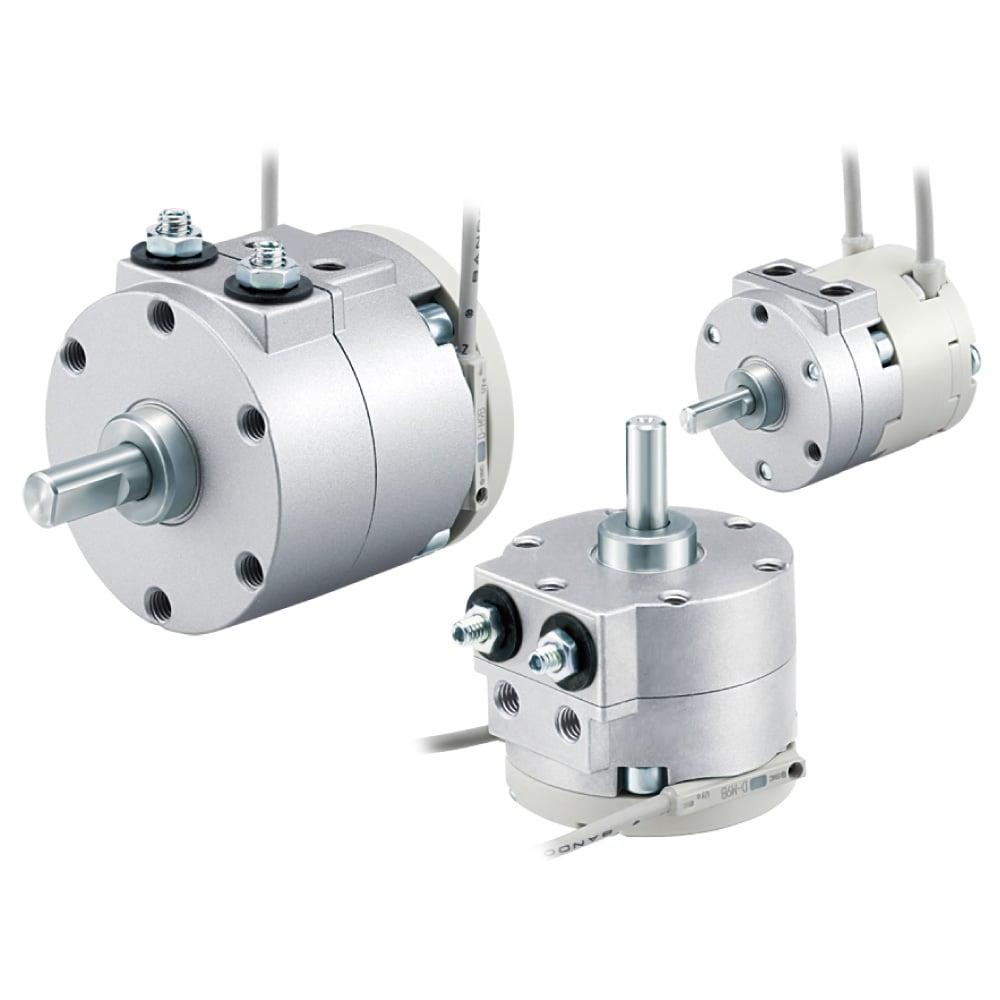

- De SMC-zwenkaandrijving CRB is een pneumatische zwenkaandrijving met draaivleugelaandrijving, enkelvoudige zwenkvleugel en enkelvoudige as.
- De as is rond uitgevoerd.
- Materiaal behuizing - aluminiumlegering, gelakt
- Materiaal draaias - Roestvrij staal (maat 10) / chroom-molybdeenstaal (maat 30 en 40)
- Materiaal aanslag - kunststof
- Materiaal afdichtingen - NBR
- Medium - perslucht (levenslang gesmeerd)
- Omgevings- en mediumtemperatuur - 5 tot 60 °C
- Testdruk - 10,5 bar (maat 10) / 15 bar (maat 30 en 40)
- Max. werkdruk - 7 of 10 bar
- Min. werkdruk - 2 bar
- Instelbereik zwenktijd - min. 0,03 tot max. 0,5 s/90°
- Toegestane kinetische energie - 0,00015 tot 0,04 J
- Inhoud - 0,8 tot 30 cm³
- Aansluitmaat - M5 x 0,8
- Asdiameter - 4 tot 10 mm
- Diameter behuizing - 29 tot 63 mm
- Hoogte - 30 tot 79,5 mm
- Gewicht - 26 tot 354 g
