Toepassing
- De zwenkaandrijving CRB1 van SMC wordt in de machinebouw en in de automatiseringstechniek gebruikt voor het genereren van gedefinieerde draaibewegingen.
- Het is geschikt voor toepassingen zoals het draaien, keren of positioneren van onderdelen.
- De doorlopende as wordt gebruikt wanneer aan beide zijden een aandrijving nodig is.
- De uitvoering met dubbele draaivleugelaandrijving wordt gebruikt wanneer een hoger koppel vereist is.
- Typische toepassingsgebieden zijn handlingunits, montage-installaties en pneumatische automatiseringssystemen.

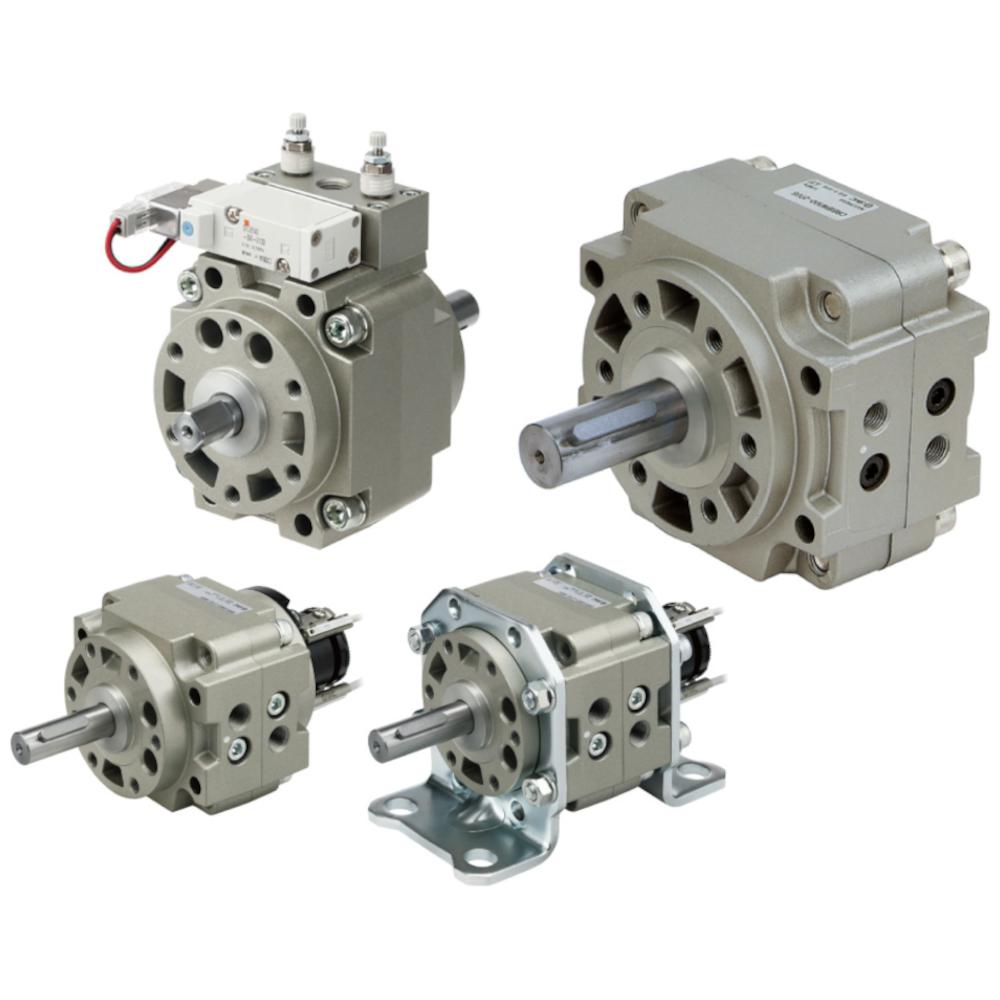

- De SMC-zwenkaandrijving CRB1 is een pneumatische zwenkaandrijving met draaivleugelaandrijving en doorlopende as.
- De uitvoering met dubbele draaivleugelaandrijving is ontworpen voor hogere koppels.
- De zwenkaandrijving is ontworpen als compacte eenheid voor draaibewegingen in pneumatische systemen.
- Het ontwerp maakt een directe aandrijfverbinding mogelijk via de doorlopende as.
- Materiaal behuizing, aanslag - aluminiumlegering
- Materiaal zwenkas - chroom-molybdeenstaal
- Materiaal lager - lagerstaal
- Materiaal afdichtingen - NBR
- Medium - Perslucht (ongeolied)
- Asuitvoering - doorlopende as (lange as met spie & vier inkepingen)
- Testdruk - 15 bar
- max. werkdruk - 10 bar
- min. werkdruk - 1,5 bar
- Omgevings- en mediumtemperatuur - 5 tot 60 °C
- Instelbereik zwenktijd - 0,1 tot 1 s/90°
- toegestane kinetische energie - 0,112 tot 0,811 J
- Lagers - Rollagers
- Aansluitpositie - zijdelings
- Inhoud - 48 tot 294 cm³
- Aansluitmaat - G 1/8" of 1/4"
- Asdiameter - 12 tot 25 mm
- Breedte - 67 tot 125 mm
- Diepte - 78 tot 140 mm
- Hoogte - 129 tot 198 mm
- Gewicht - 830 tot 4150 g
