Toepassing
- De zwenkaandrijving CRB2 wordt in de machinebouw en in de automatiseringstechniek gebruikt voor het genereren van gedefinieerde zwenkbewegingen.
- Het is geschikt voor toepassingen zoals het draaien, keren of positioneren van werkstukken.
- De doorlopende as wordt gebruikt wanneer aan beide zijden van de aandrijving een uitgaande as nodig is.
- De uitvoering met dubbele draaivleugelaandrijving wordt gebruikt wanneer een hoger koppel vereist is.
- Typische toepassingen zijn te vinden in handlingunits en pneumatische automatiseringssystemen.

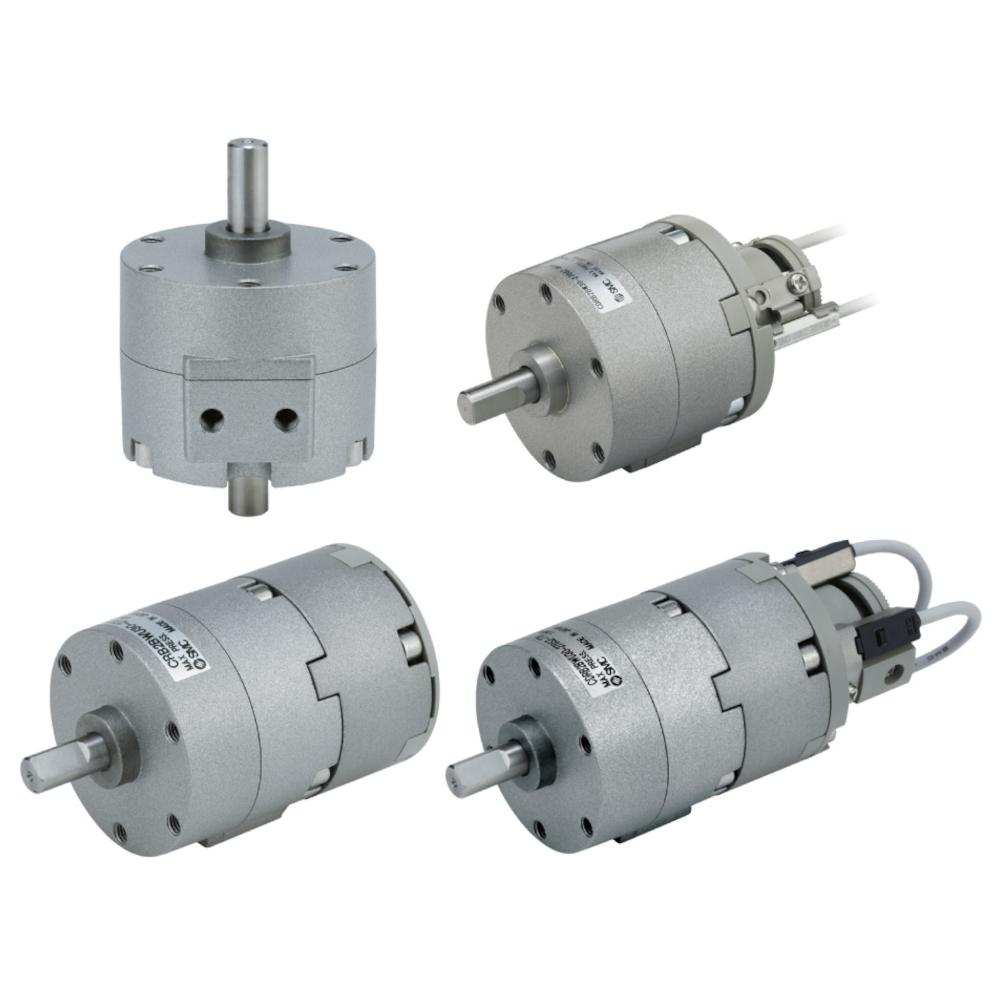

- De SMC-zwenkaandrijving CRB2 is een pneumatische zwenkaandrijving met draaivleugelaandrijving en doorlopende as.
- De uitvoering met dubbele draaivleugelaandrijving levert twee keer zoveel draaikracht als de enkele draaivleugelaandrijving.
- Dankzij de doorlopende as kan de aandrijving aan beide zijden worden gebruikt.
- De persluchtaansluiting bevindt zich aan de zijkant.
- De CRB2-serie is ontworpen voor draaibewegingen in pneumatische toepassingen.
- Materiaal behuizing, afdekking - aluminiumlegering
- Materiaal draaias - chroom-molybdeenstaal
- Materiaal aanslag - kunststof / roestvrij staal (bij maat 40 kunststof / aluminiumlegering)
- Materiaal afdichtingen - NBR
- Medium - Perslucht (ongeolied)
- Aansluitpositie - zijdelings
- Asuitvoering - doorlopende as, vlakke freesaanleg aan beide uiteinden
- Omgevings- en mediumtemperatuur - 5 tot 60 °C
- Testdruk - 10,5 bar (maat 10 tot 20) / 15 bar (maat 30 en 40)
- max. werkdruk - 7 of 10 bar
- min. werkdruk - 1,5 of 2 bar
- Instelbereik zwenktijd - 0,03 tot 0,3 s/90° (maat 10 tot 20) / 0,04 tot 0,3 s/90° (maat 30) / 0,07 tot 0,5 s/90° (maat 40)
- toegestane kinetische energie - 0,0003 tot 0,4 J
- Volume - 1,0 tot 34 cm³
- Asdiameter - 4 tot 10 mm
- Diameter behuizing - 29 tot 63 mm
- Hoogte - 37 tot 90 mm
- Gewicht behuizing zwenkaandrijving - 42 tot 444 g
