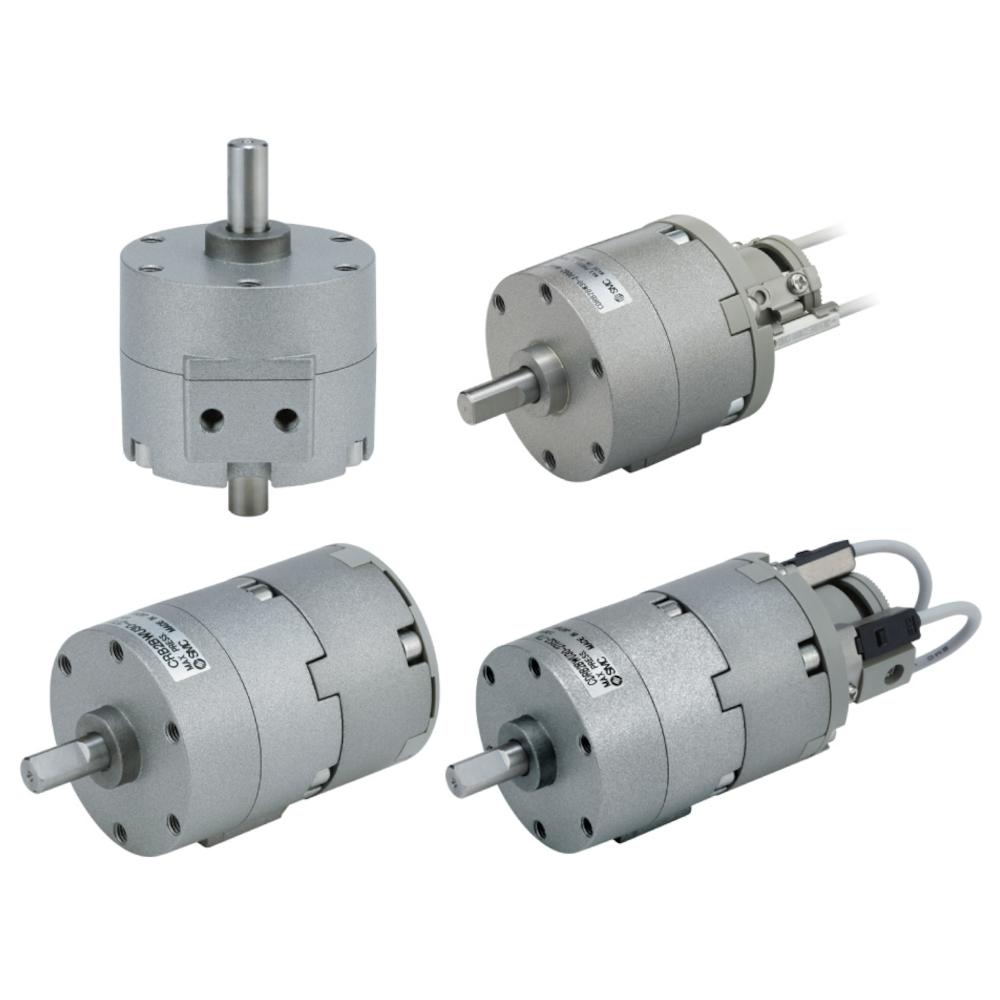

SMC zwenkaandrijving met draaivleugelaandrijving CRB2 - doorlopende as - eenvoudige draaivleugelaandrijving

Toepassing
  • De zwenkaandrijving CRB2 wordt in de machinebouw en in de automatiseringstechniek gebruikt voor het genereren van gedefinieerde zwenkbewegingen.
  • Het is geschikt voor toepassingen zoals het draaien, keren of positioneren van werkstukken.
  • De doorlopende as wordt gebruikt wanneer aan beide zijden van de aandrijving een uitgaande as nodig is.
  • De uitvoering met een eenvoudige draaivleugelaandrijving wordt gebruikt wanneer een compacte constructie met een bepaald koppel vereist is.
  • Typische toepassingen zijn te vinden in handlingunits en pneumatische automatiseringssystemen.
Beschrijving
  • De SMC-zwenkaandrijving CRB2 is een pneumatische zwenkaandrijving met draaivleugelaandrijving en doorlopende as.
  • De uitvoering met een eenvoudige draaivleugelaandrijving is ontworpen voor compacte zwenkbewegingen.
  • Dankzij de doorlopende as kan de aandrijving aan beide zijden worden gebruikt.
  • De persluchtaansluiting bevindt zich aan de zijkant.
  • De CRB2-serie is ontworpen voor draaibewegingen in pneumatische toepassingen.
Technische specificaties
  • Materiaal behuizing - aluminiumlegering
  • Materiaal zwenkas - roestvrij staal (maat 10 tot 20) / chroom-molybdeenstaal (maat 30 en 40)
  • Materiaal aanslag - kunststof
  • Materiaal afdichtingen - NBR
  • Medium - Perslucht (ongeolied)
  • Aansluitpositie - zijdelings
  • Asuitvoering - doorlopende as, vlakke freesaanleg aan beide uiteinden
  • Omgevings- en mediumtemperatuur - 5 tot 60 °C
  • Testdruk - 10,5 bar (maat 10 tot 20) / 15 bar (maat 30 en 40)
  • max. werkdruk - 7 of 10 bar
  • min. werkdruk - 1,5 of 2 bar
  • Instelbereik zwenktijd - 0,03 tot 0,3 s/90° (maat 10 tot 20) / 0,04 tot 0,3 s/90° (maat 30) / 0,07 tot 0,5 s/90° (maat 40)
  • toegestane kinetische energie - 0,00015 tot 0,03 J
  • Volume - 1,0 tot 41 cm³
  • Asdiameter - 4 tot 10 mm
  • Diameter behuizing - 29 tot 63 mm
  • Hoogte - 37 tot 90 mm
  • Gewicht behuizing zwenkaandrijving - 27 tot 385 g
  • Prijs per stuk
meer tonen...
minder tonen...
vanaf € 138,28
Prijs incl. btw.
gratis verzending
Beschikbaar in 15 -uitvoering
Selecteer uitvoering...

Heeft u vragen?
Wij helpen u graag verder!
bestellingen@esska.nl
Uitvoeringen (15)
Artikelnummer: 204901017675
Uitvoering
Grootte10
Zwenkhoek90°
AansluitmaatM3 x 0,5
Werkdruk2 tot 7 bar
toegestane kinetische energie0,00015 J
Onderdeelnummer01017675
TypeCRB2BW10-90SZ
€ 138,28
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
Artikelnummer: 204901017674
Uitvoering
Grootte10
Zwenkhoek180°
AansluitmaatM3 x 0,5
Werkdruk2 tot 7 bar
toegestane kinetische energie0,00015 J
Onderdeelnummer01017674
TypeCRB2BW10-180SZ
€ 138,28
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
Artikelnummer: 204901017680
Uitvoering
Grootte10
Zwenkhoek270°
AansluitmaatM3 x 0,5
Werkdruk2 tot 7 bar
toegestane kinetische energie0,00015 J
Onderdeelnummer01017680
TypeCRB2BW10-270SZ
€ 138,28
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
Artikelnummer: 204901017676
Uitvoering
Grootte15
Zwenkhoek90°
AansluitmaatM3 x 0,5
Werkdruk1,5 tot 7 bar
toegestane kinetische energie0,00025 J
Onderdeelnummer01017676
TypeCRB2BW15-90SZ
€ 141,40
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
Artikelnummer: 204901017681
Uitvoering
Grootte15
Zwenkhoek180°
AansluitmaatM3 x 0,5
Werkdruk1,5 tot 7 bar
toegestane kinetische energie0,00025 J
Onderdeelnummer01017681
TypeCRB2BW15-180SZ
€ 141,40
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
Artikelnummer: 204901017682
Uitvoering
Grootte15
Zwenkhoek270°
AansluitmaatM3 x 0,5
Werkdruk1,5 tot 7 bar
toegestane kinetische energie0,00025 J
Onderdeelnummer01017682
TypeCRB2BW15-270SZ
€ 141,40
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
Artikelnummer: 204901017677
Uitvoering
Grootte20
Zwenkhoek90°
AansluitmaatM5 x 0,8
Werkdruk1,5 tot 7 bar
toegestane kinetische energie0,0004 J
Onderdeelnummer01017677
TypeCRB2BW20-90SZ
€ 142,47
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
Artikelnummer: 204901017683
Uitvoering
Grootte20
Zwenkhoek180°
AansluitmaatM5 x 0,8
Werkdruk1,5 tot 7 bar
toegestane kinetische energie0,0004 J
Onderdeelnummer01017683
TypeCRB2BW20-180SZ
€ 142,47
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
Artikelnummer: 204901017684
Uitvoering
Grootte20
Zwenkhoek270°
AansluitmaatM5 x 0,8
Werkdruk1,5 tot 7 bar
toegestane kinetische energie0,0004 J
Onderdeelnummer01017684
TypeCRB2BW20-270SZ
€ 142,47
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
Artikelnummer: 204901017678
Uitvoering
Grootte30
Zwenkhoek90°
AansluitmaatM5 x 0,8
Werkdruk1,5 tot 10 bar
toegestane kinetische energie0,015 J
Onderdeelnummer01017678
TypeCRB2BW30-90SZ
€ 143,94
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
Artikelnummer: 204901017685
Uitvoering
Grootte30
Zwenkhoek180°
AansluitmaatM5 x 0,8
Werkdruk1,5 tot 10 bar
toegestane kinetische energie0,015 J
Onderdeelnummer01017685
TypeCRB2BW30-180SZ
€ 143,94
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
Artikelnummer: 204901017686
Uitvoering
Grootte30
Zwenkhoek270°
AansluitmaatM5 x 0,8
Werkdruk1,5 tot 10 bar
toegestane kinetische energie0,015 J
Onderdeelnummer01017686
TypeCRB2BW30-270SZ
€ 143,94
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
Artikelnummer: 204901017679
Uitvoering
Grootte40
Zwenkhoek90°
AansluitmaatM5 x 0,8
Werkdruk1,5 tot 10 bar
toegestane kinetische energie0,03 J
Onderdeelnummer01017679
TypeCRB2BW40-90SZ
€ 183,12
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
Artikelnummer: 204901017687
Uitvoering
Grootte40
Zwenkhoek180°
AansluitmaatM5 x 0,8
Werkdruk1,5 tot 10 bar
toegestane kinetische energie0,03 J
Onderdeelnummer01017687
TypeCRB2BW40-180SZ
€ 183,12
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
Artikelnummer: 204901017688
Uitvoering
Grootte40
Zwenkhoek270°
AansluitmaatM5 x 0,8
Werkdruk1,5 tot 10 bar
toegestane kinetische energie0,03 J
Onderdeelnummer01017688
TypeCRB2BW40-270SZ
€ 183,12
Prijs incl. btw.
gratis verzending
Levertijd 2 - 4 werkdagen
