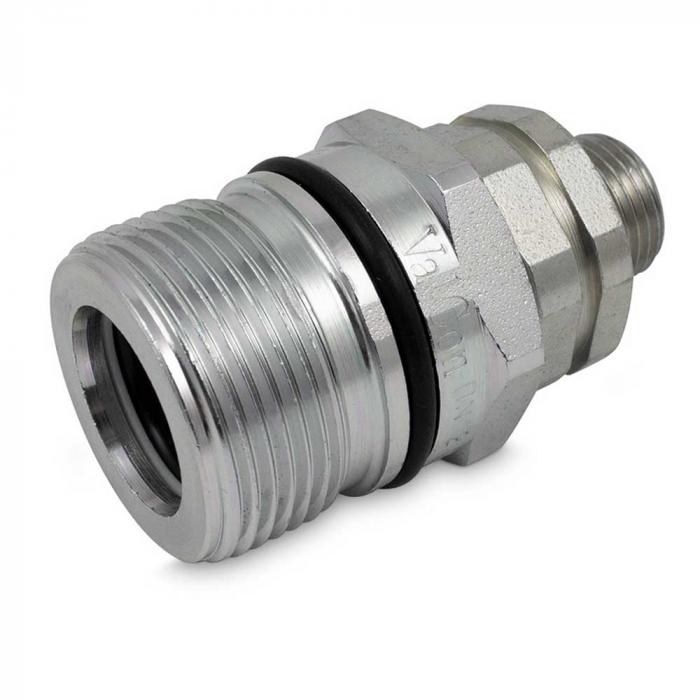

ValCon® schroefkoppeling serie VC-HDS - mof - verchroomd staal - DN 10 tot 32 - buitendraad - PN tot 433
| € 11,88 |
| Prijs incl. btw. |
| € 5,90 e verzendkosten |
Levertijd 2 - 4 werkdagen
Heeft u vragen?
Wij helpen u graag verder!
Wij helpen u graag verder!
Artikelnummer:
9799VCMHDS31
Uitvoering
| Nominale diameter | 12 |
| Uitvoering | 3 |
| Maat | 8 |
| Inch | 1/2 |
| Schroefdraad | CE buitendraad lichte serie M16 x 1,5 |
| Werkdruk | 400 bar |
| Buis-Ø mm | 10L |
| Buiten-Ø | 40 mm |
| Lengte | 65 mm |
| Aansluitschroefdraad | M36 x 2 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1500 bar |
| Doorstroom | 45 l/min. |
| Sleutelwijdte | 30 mm |
Toepassing
- De ValCon® schroefkoppeling is ideaal voor het verbinden van slangen en leidingen en wordt gebruikt voor algemene toepassingen, bijvoorbeeld in de bouwindustrie of landbouwtechniek.
- De VC-HDS-mof is uitermate geschikt voor gebruik in bouwmachines, voertuigbouw en bosbouwtechniek.
- De mof is gemaakt van verchroomd staal en aan de aansluitzijde voorzien van een buitenschroefdraad.
- De afdichting bestaat uit nitrilrubber, de steunring uit polytetrafluorethyleen.
- De steekkoppelingen zijn uitwisselbaar volgens ISO 14541.
- Materiaal behuizing - verchroomd staal
- Materiaal afdichting - NBR
- Materiaal steunring - PTFE
- Vorm van de afsluitklep - poppet
- Uitvoering - 2 tot 8
- Nominale diameter - 10 tot 32
- Maat - 6 tot 20
- Inch - 3/8 tot 1 1/4
- Aansluitschroefdraad (AG) - G 1/2" tot CE M42 x 2
- Aansluitdraad - M28 x 2 tot M70 x 3
- Buis-Ø - 10L tot 30S
- Buiten-Ø mof - 34 tot 78 mm
- Lengte mof - 62,8 tot 121,7 mm
- Sleutelwijdte - 22 tot 55 mm
- max. werkdruk - 333 tot 433 bar
- Barstdruk gekoppeld - 1000 tot 1800 bar
- Barstdruk ontkoppeld - 1000 tot 1500 bar
- Doorstroming bij ΔP=2 bar - 23 tot 288 l/min.
- Temperatuurbereik - -25 tot +100 °C
- Bestendigheid tegen roest - 400 uur
- Bestendigheid tegen witroest - 100 uur
- Norm - ISO 14541
Uitvoeringen (18)
Selectie beperken
Nominale diameter
Uitvoering
Maat
Inch
Schroefdraad
Werkdruk
Buis-Ø mm
Buiten-Ø
Lengte
Aansluitschroefdraad
Barstdruk gekoppeld
Barstdruk ontkoppeld
Doorstroom
Sleutelwijdte
Artikelnummer: 9799VCMHDS21
Uitvoering
| Nominale diameter | 10 |
| Uitvoering | 2 |
| Maat | 6 |
| Inch | 3/8 |
| Schroefdraad | CE buitendraad lichte serie M16 x 1,5 |
| Werkdruk | 433 bar |
| Buis-Ø mm | 10L |
| Buiten-Ø | 34 mm |
| Lengte | 62,8 mm |
| Aansluitschroefdraad | M28 x 2 |
| Barstdruk gekoppeld | 1800 bar |
| Barstdruk ontkoppeld | 1300 bar |
| Doorstroom | 23 l/min. |
| Sleutelwijdte | 22 mm |
Artikelnummer: 9799VCMHDS22
Uitvoering
| Nominale diameter | 10 |
| Uitvoering | 2 |
| Maat | 6 |
| Inch | 3/8 |
| Schroefdraad | CE buitendraad zware serie M20 x 1,5 |
| Werkdruk | 433 bar |
| Buis-Ø mm | 12S |
| Buiten-Ø | 34 mm |
| Lengte | 63,8 mm |
| Aansluitschroefdraad | M28 x 2 |
| Barstdruk gekoppeld | 1800 bar |
| Barstdruk ontkoppeld | 1300 bar |
| Doorstroom | 23 l/min. |
| Sleutelwijdte | 22 mm |
Artikelnummer: 9799VCMHDS30
Uitvoering
| Nominale diameter | 12 |
| Uitvoering | 3 |
| Maat | 8 |
| Inch | 1/2 |
| Schroefdraad | Buiten schroefdraad G 1/2" |
| Werkdruk | 400 bar |
| Buis-Ø mm | - |
| Buiten-Ø | 40 mm |
| Lengte | 71 mm |
| Aansluitschroefdraad | M36 x 2 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1500 bar |
| Doorstroom | 45 l/min. |
| Sleutelwijdte | 30 mm |
Artikelnummer: 9799VCMHDS31
Uitvoering
| Nominale diameter | 12 |
| Uitvoering | 3 |
| Maat | 8 |
| Inch | 1/2 |
| Schroefdraad | CE buitendraad lichte serie M16 x 1,5 |
| Werkdruk | 400 bar |
| Buis-Ø mm | 10L |
| Buiten-Ø | 40 mm |
| Lengte | 65 mm |
| Aansluitschroefdraad | M36 x 2 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1500 bar |
| Doorstroom | 45 l/min. |
| Sleutelwijdte | 30 mm |
Artikelnummer: 9799VCMHDS32
Uitvoering
| Nominale diameter | 12 |
| Uitvoering | 3 |
| Maat | 8 |
| Inch | 1/2 |
| Schroefdraad | CE buitendraad lichte serie M18 x 1,5 |
| Werkdruk | 400 bar |
| Buis-Ø mm | 12L |
| Buiten-Ø | 40 mm |
| Lengte | 65 mm |
| Aansluitschroefdraad | M36 x 2 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1500 bar |
| Doorstroom | 45 l/min. |
| Sleutelwijdte | 30 mm |
Artikelnummer: 9799VCMHDS33
Uitvoering
| Nominale diameter | 12 |
| Uitvoering | 3 |
| Maat | 8 |
| Inch | 1/2 |
| Schroefdraad | CE buitendraad lichte serie M22 x 1,5 |
| Werkdruk | 400 bar |
| Buis-Ø mm | 15L |
| Buiten-Ø | 40 mm |
| Lengte | 66 mm |
| Aansluitschroefdraad | M36 x 2 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1500 bar |
| Doorstroom | 45 l/min. |
| Sleutelwijdte | 30 mm |
Artikelnummer: 9799VCMHDS34
Uitvoering
| Nominale diameter | 12 |
| Uitvoering | 3 |
| Maat | 8 |
| Inch | 1/2 |
| Schroefdraad | CE buitendraad zware serie M20 x 1,5 |
| Werkdruk | 400 bar |
| Buis-Ø mm | 12S |
| Buiten-Ø | 40 mm |
| Lengte | 68 mm |
| Aansluitschroefdraad | M36 x 2 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1500 bar |
| Doorstroom | 45 l/min. |
| Sleutelwijdte | 30 mm |
Artikelnummer: 9799VCMHDS35
Uitvoering
| Nominale diameter | 12 |
| Uitvoering | 3 |
| Maat | 8 |
| Inch | 1/2 |
| Schroefdraad | CE buitendraad zware serie M24 x 1,5 |
| Werkdruk | 400 bar |
| Buis-Ø mm | 16S |
| Buiten-Ø | 40 mm |
| Lengte | 68 mm |
| Aansluitschroefdraad | M36 x 2 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1500 bar |
| Doorstroom | 45 l/min. |
| Sleutelwijdte | 30 mm |
Artikelnummer: 9799VCMHDS40
Uitvoering
| Nominale diameter | 20 |
| Uitvoering | 4 |
| Maat | 12 |
| Inch | 3/4 |
| Schroefdraad | CE buitendraad lichte serie M18 x 1,5 |
| Werkdruk | 333 bar |
| Buis-Ø mm | 12L |
| Buiten-Ø | 44 mm |
| Lengte | 81 mm |
| Aansluitschroefdraad | M42 x 2 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1300 bar |
| Doorstroom | 106 l/min. |
| Sleutelwijdte | 36 mm |
Artikelnummer: 9799VCMHDS41
Uitvoering
| Nominale diameter | 20 |
| Uitvoering | 4 |
| Maat | 12 |
| Inch | 3/4 |
| Schroefdraad | CE buitendraad lichte serie M22 x 1,5 |
| Werkdruk | 333 bar |
| Buis-Ø mm | 15L |
| Buiten-Ø | 44 mm |
| Lengte | 82 mm |
| Aansluitschroefdraad | M42 x 2 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1300 bar |
| Doorstroom | 106 l/min. |
| Sleutelwijdte | 36 mm |
Artikelnummer: 9799VCMHDS42
Uitvoering
| Nominale diameter | 20 |
| Uitvoering | 4 |
| Maat | 12 |
| Inch | 3/4 |
| Schroefdraad | CE buitendraad zware serie M24 x 1,5 |
| Werkdruk | 333 bar |
| Buis-Ø mm | 16S |
| Buiten-Ø | 44 mm |
| Lengte | 84 mm |
| Aansluitschroefdraad | M42 x 2 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1300 bar |
| Doorstroom | 106 l/min. |
| Sleutelwijdte | 36 mm |
Artikelnummer: 9799VCMHDS60
Uitvoering
| Nominale diameter | 25 |
| Uitvoering | 6 |
| Maat | 16 |
| Inch | 1 |
| Schroefdraad | CE buitendraad lichte serie M26 x 1,5 |
| Werkdruk | 333 bar |
| Buis-Ø mm | 18L |
| Buiten-Ø | 54 mm |
| Lengte | 95 mm |
| Aansluitschroefdraad | M48 x 3 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1300 bar |
| Doorstroom | 189 l/min. |
| Sleutelwijdte | 41 mm |
Artikelnummer: 9799VCMHDS61
Uitvoering
| Nominale diameter | 25 |
| Uitvoering | 6 |
| Maat | 16 |
| Inch | 1 |
| Schroefdraad | CE buitendraad lichte serie M30 x 2 |
| Werkdruk | 333 bar |
| Buis-Ø mm | 22L |
| Buiten-Ø | 54 mm |
| Lengte | 95 mm |
| Aansluitschroefdraad | M48 x 3 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1300 bar |
| Doorstroom | 189 l/min. |
| Sleutelwijdte | 41 mm |
Artikelnummer: 9799VCMHDS62
Uitvoering
| Nominale diameter | 25 |
| Uitvoering | 6 |
| Maat | 16 |
| Inch | 1 |
| Schroefdraad | CE buitendraad lichte serie M36 x 2 |
| Werkdruk | 333 bar |
| Buis-Ø mm | 28L |
| Buiten-Ø | 54 mm |
| Lengte | 95 mm |
| Aansluitschroefdraad | M48 x 3 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1300 bar |
| Doorstroom | 189 l/min. |
| Sleutelwijdte | 41 mm |
Artikelnummer: 9799VCMHDS63
Uitvoering
| Nominale diameter | 25 |
| Uitvoering | 6 |
| Maat | 16 |
| Inch | 1 |
| Schroefdraad | CE buitendraad zware serie M30 x 2 |
| Werkdruk | 333 bar |
| Buis-Ø mm | 20S |
| Buiten-Ø | 54 mm |
| Lengte | 97 mm |
| Aansluitschroefdraad | M48 x 3 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1300 bar |
| Doorstroom | 189 l/min. |
| Sleutelwijdte | 41 mm |
Artikelnummer: 9799VCMHDS64
Uitvoering
| Nominale diameter | 25 |
| Uitvoering | 6 |
| Maat | 16 |
| Inch | 1 |
| Schroefdraad | CE buitendraad zware serie M36 x 2 |
| Werkdruk | 333 bar |
| Buis-Ø mm | 25S |
| Buiten-Ø | 54 mm |
| Lengte | 99 mm |
| Aansluitschroefdraad | M48 x 3 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1300 bar |
| Doorstroom | 189 l/min. |
| Sleutelwijdte | 41 mm |
Artikelnummer: 9799VCMHDS65
Uitvoering
| Nominale diameter | 25 |
| Uitvoering | 6 |
| Maat | 16 |
| Inch | 1 |
| Schroefdraad | CE buitendraad zware serie M42 x 2 |
| Werkdruk | 333 bar |
| Buis-Ø mm | 30S |
| Buiten-Ø | 54 mm |
| Lengte | 101 mm |
| Aansluitschroefdraad | M48 x 3 |
| Barstdruk gekoppeld | 1400 bar |
| Barstdruk ontkoppeld | 1300 bar |
| Doorstroom | 189 l/min. |
| Sleutelwijdte | 46 mm |
Artikelnummer: 9799VCMHDS80
Uitvoering
| Nominale diameter | 32 |
| Uitvoering | 8 |
| Maat | 20 |
| Inch | 1 1/4 |
| Schroefdraad | CE buitendraad zware serie M42 x 2 |
| Werkdruk | 333 bar |
| Buis-Ø mm | 30S |
| Buiten-Ø | 78 mm |
| Lengte | 121,7 mm |
| Aansluitschroefdraad | M70 x 3 |
| Barstdruk gekoppeld | 1000 bar |
| Barstdruk ontkoppeld | 1000 bar |
| Doorstroom | 288 l/min. |
| Sleutelwijdte | 55 mm |
