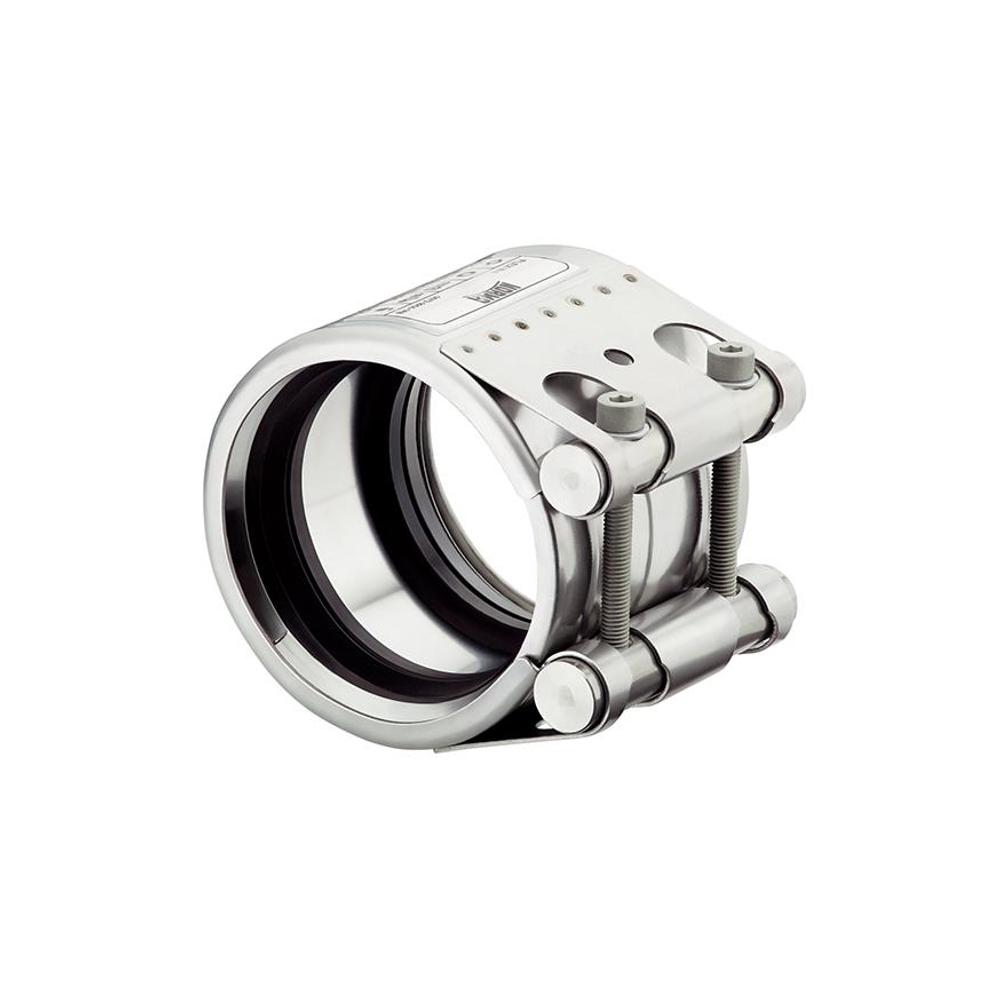

Buisverbinding FLEX E - W5 en NBR- klembereik Ø 26,4 tot 170,1 mm - buisbreedte 26,9 tot 168,3 mm - prijs per stuk
| vanaf € 126,29 |
| Prijs incl. btw. |
| gratis verzending |
Heeft u vragen?
Wij helpen u graag verder!
Wij helpen u graag verder!
Toepassing
- De buiskoppeling FLEX E is ideaal om twee buizen te verbinden zonder te lassen of schroefdraad te snijden.
- Het bijzondere aan deze koppeling is dat deze de lengte-uitrekking kan compenseren.
- De koppeling wordt voornamelijk gebruikt in de industrie en de scheepsbouw.
- Het bijzondere aan de buiskoppeling FLEX E is de mogelijkheid om lengteverschillen tot 15 mm te compenseren, waardoor deze koppeling bijzonder geschikt is voor systemen met hoge trek- of drukspanning.
- Compenseert een asverschuiving tot 3 mm, een hoekafwijking van 2° per zijde en verschillende buiseinddiameters tot 5 mm. Door de constructie van de buiskoppeling ontstaat geen slijtage aan de afdichtingsmanchet.
- De FLEX E-buiskoppeling is door zijn constructie geschikt voor lagedruktoepassingen.
- De axiaal trekvaste buiskoppeling is geschikt voor het veilig verbinden van metalen en kunststof buizen.
- De NBR-uitvoering is uiterst bestand tegen mineralen zoals olie, brandstoffen of (brandbare) gassen en is bestand tegen temperaturen van -20 °C tot +80 °C.
- Materiaal - roestvrij staal W5 en NBR
- Afmetingen d x h - 50 x 70 tot 195 x 225 mm
- Ondersteunde buisdiameter - 26,9 tot 168,3 mm
- Klembereik-Ø - 26,4 tot 170,1 mm
- maximale werkdruk - 32 tot 70 bar
- maximale buisafstand - 3 tot 35 mm
- Lengtecompensatie - tot 15 mm
- Asverschuivingscompensatie - ≤1% van de buiseinddiameter (maximaal 3 mm)
- Hoekcompensatie - 2° per zijde
- Compensatie van de buitendiameter - ≤2% van de buitendiameter van de buis (maximaal 5 mm)
Ondanks de flexibiliteit van de koppeling mag de maximale buisafstand niet worden overschreden!
Uitvoeringen (25)
Selectie beperken
Binnendiameter buis
Spanbereik-Ø
max. werkdruk
max. buisafstand
| Artikelnummer | Binnendiameter buis | Spanbereik-Ø | max. werkdruk | max. buisafstand | Prijs incl. btw. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
857905828626 | 26,9 mm | 26,4-27,5 mm | 70 bar | 3 mm |
|
||||
|
||||||||||
|
857905828628 | 28 mm | 27,5-28,5 mm | 70 bar | 3 mm |
|
||||
|
||||||||||
|
857905828630 | 30,0 mm | 29,5-30,6 mm | 70 bar | 3 mm |
|
||||
|
||||||||||
|
857905828633 | 33,7 mm | 33-34,3 mm | 60 bar | 3 mm |
|
||||
|
||||||||||
|
857905828642 | 42,4 mm | 41,7-43 mm | 50 bar | 8 mm |
|
||||
|
||||||||||
|
857905828648 | 48,3 mm | 47,6-50,5 mm | 50 bar | 8 mm |
|
||||
|
||||||||||
|
857905828654 | 54 mm | 53,3-54,6 mm | 50 bar | 17 mm |
|
||||
|
||||||||||
|
857905828657 | 57 mm | 56,3-57,7 mm | 50 bar | 17 mm |
|
||||
|
||||||||||
|
857905828660 | 60,3 mm | 59,5-61 mm | 40 bar | 17 mm |
|
||||
|
||||||||||
|
857905828670 | 70 mm | 69-71 mm | 40 bar | 25 mm |
|
||||
|
||||||||||
|
857905828676 | 76,1 mm | 75,2-77 mm | 35 bar | 25 mm |
|
||||
|
||||||||||
|
857905828684 | 84 mm | 83-85 mm | 35 bar | 25 mm |
|
||||
|
||||||||||
|
857905828688 | 88,9 mm | 87-89,9 mm | 35 bar | 25 mm |
|
||||
|
||||||||||
|
857905828613 | 101,6 mm | 100,4-102,8 mm | 35 bar | 25 mm |
|
||||
|
||||||||||
|
857905828614 | 104 mm | 102,8-106,1 mm | 35 bar | 25 mm |
|
||||
|
||||||||||
|
857905828618 | 108 mm | 106,8-109,2 mm | 35 bar | 25 mm |
|
||||
|
||||||||||
|
857905828611 | 110 mm | 108,8-111,4 mm | 35 bar | 25 mm |
|
||||
|
||||||||||
|
857958286114 | 114,3 mm | 113-115,5 mm | 35 bar | 25 mm |
|
||||
|
||||||||||
|
857958286129 | 129 mm | 127,6-131,1 mm | 32 bar | 35 mm |
|
||||
|
||||||||||
|
857958286133 | 133 mm | 131,5-134,4 mm | 32 bar | 35 mm |
|
||||
|
||||||||||
|
857905828139 | 139,7 mm | 138,1-141,6 mm | 32 bar | 35 mm |
|
||||
|
||||||||||
|
857905828141 | 141,3 mm | 139,6-142,8 mm | 32 bar | 35 mm |
|
||||
|
||||||||||
|
857905828154 | 154 mm | 152,3-156,1 mm | 32 bar | 35 mm |
|
||||
|
||||||||||
|
857905828159 | 159 mm | 157,3-160,7 mm | 32 bar | 35 mm |
|
||||
|
||||||||||
|
857905828168 | 168,3 mm | 166,5-170,1 mm | 32 bar | 35 mm |
|
||||
|
||||||||||
