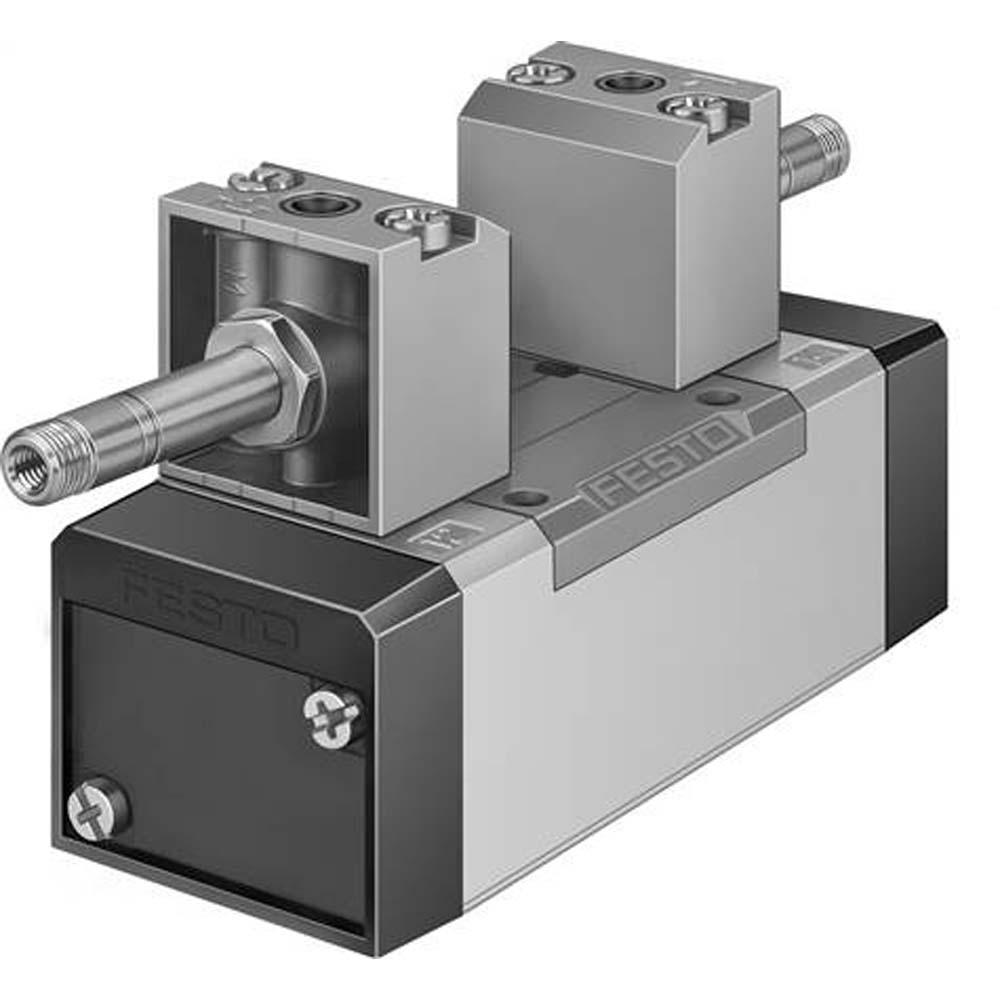

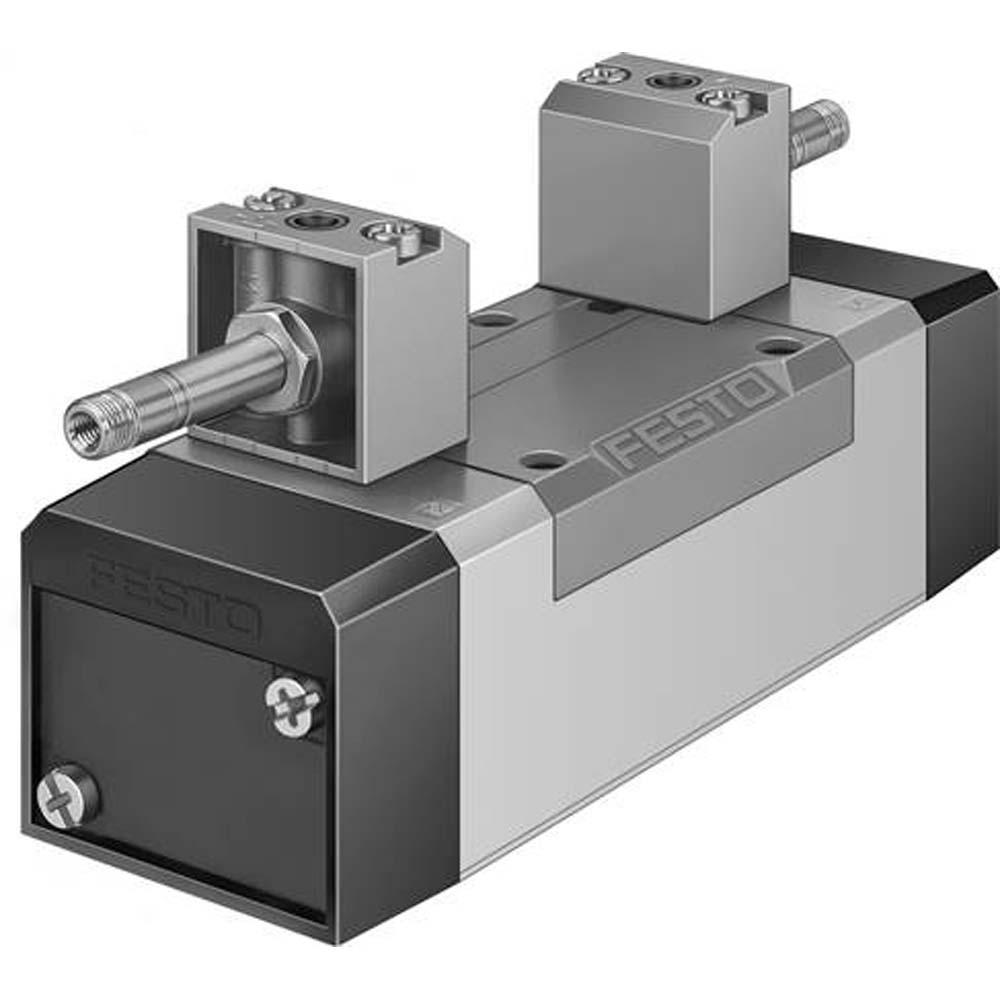

FESTO - MFH - Magneetventiel - 5/3-weg, middenstand ontlucht - ISO-grootte 1 tot 3 - Prijs per stuk
(Voorbeeldweergave)
| € 281,98 |
| Prijs incl. btw. |
| gratis verzending |
Levertijd 2 - 4 werkdagen
Heeft u vragen?
Wij helpen u graag verder!
Wij helpen u graag verder!
Artikelnummer:
854025741000
Uitvoering
| ISO-grootte | 1 |
| Regelluchttoevoer | intern |
| ISO-code | 157 |
| Type | MFH-5/3E-D-1-C |
| Onderdeelnummer | 150983 |
Toepassing
- De 5/3-weg magneetventiel is uitermate geschikt voor gebruik met gefilterde perslucht, zowel geolied als ongeolied. Afhankelijk van de uitvoering is de ventiel ook geschikt voor gebruik in ATEX-omgevingen.
- De behuizing van de 5/3-weg magneetventiel met ontluchte middenstand is gemaakt van aluminium, de afdichtingen zijn van NBR en HNBR. De ventiel kan in elke positie worden gemonteerd. Hij voldoet aan de norm ISO 5599-1. De klep wordt elektrisch bediend en met een mechanische veer teruggezet.
- Materiaal behuizing - gegoten aluminium
- Materiaal afdichtingen - HNBR, NBR
- Materiaalinformatie - RoHS-conform
- Afdichtingsprincipe - zacht
- Klepwerking - 5/3 ontlucht
- Constructie - Zuiger-schuif
- Inbouwpositie - vrij
- Bedieningstype - elektrisch
- Terugsteltype - mechanische veer
- Elektrische aansluiting - via F-spoel, apart te bestellen
- Besturingstype - voorgeregeld
- Bedrijfsmedium - perslucht volgens ISO 8573-1:2010 [7:4:4]
- Stuurmedium - perslucht volgens ISO 8573-1:2010 [7:4:4]
- Opmerking over het bedrijfs- en stuurmedium - Gebruik mogelijk (vereist bij verder gebruik)
- Maritieme classificatie - zie certificaat
- Stuurluchttoevoer - intern of extern
- overdekking - positieve overdekking
- Afvoerfunctie - regelbaar
- Stroomrichting - niet omkeerbaar (interne stuurluchttoevoer) of omkeerbaar (externe stuurluchttoevoer)
- Handmatige bediening - met accessoires, vergrendelbaar, tastend
- Bevestigingswijze - op aansluitplaat met doorlopende boring en gedeeltelijk met schroef
- Voldoet aan de norm - ISO 5599-1
- ISO-code - 157, 169, 257, 269, 357 of 369
- CE-markering (zie conformiteitsverklaring) - volgens EU-richtlijn voor explosieveiligheid (ATEX)
- ATEX-categorie gas - II 2G
- ATEX-categorie stof - II 2D
- Ex-omgevingstemperatuur - -5 °C
- Ex-ontstekingsbeveiliging gas - Ex h IIC T4 Gb
- Ex-ontstekingsbeveiliging Stof - Ex h IIIC T105°C Db
- Schokbestendigheid - schoktest met schuurgraad 2 volgens FN 942017-5 en EN 6006
- Trillingsbestendigheid - Transporttest met schuurgraad 1 volgens FN 942017-4 u
- Beschermingsklasse - IP65
- Aansluiting stuurlucht 82 - M5
- Aansluiting stuurlucht 84 - M5
- Aansluiting stuurlucht 12 - aansluitplaat grootte 1 tot 3 volgens ISO 5599-1
- Aansluiting stuurlucht 14 - aansluitplaat grootte 1 tot 3 volgens ISO 5599-1
- Pneumatische aansluiting 1 - aansluitplaat Grootte 1 tot 3 volgens ISO 5599-1
- Pneumatische aansluiting 2 - aansluitplaat Grootte 1 tot 3 volgens ISO 5599-1
- Pneumatische aansluiting 3 - aansluitplaat Grootte 1 tot 3 volgens ISO 5599-1
- Pneumatische aansluiting 4 - aansluitplaat Grootte 1 tot 3 volgens ISO 5599-1
- Pneumatische aansluiting 5 - aansluitplaat Grootte 1 tot 3 volgens ISO 5599-1
- Mediumtemperatuur - -5 °C tot 40 °C (alleen ISO-grootte 1 Ex) of -10 °C tot 60 °C
- Omgevingstemperatuur - -5 °C tot 40 °C
- Normale nominale doorstroming - 1200 l/min (ISO-grootte 1), 2300 l/min (ISO-grootte 2), 4600 l/min (ISO-grootte 3)
- Max. negatieve testimpuls bij 1 signaal - 3.700 µs
- Max. positieve testimpuls bij 0 signaal - 2.200 µs
- Schakeltijd aan - 18, 35, 37 ms
- Schakeltijd uit - 36, 67, 78 ms
- Werkdruk - -0,9 tot 16 bar (externe stuurluchttoevoer) of 3 tot 10 bar (interne stuurluchttoevoer)
- Stuurdruk - 3 tot 10 bar
- Geluidsniveau - 85 dB(A)
- Nominale diameter - 8,0 mm (ISO-grootte 1), 11,5 mm (ISO-grootte 2), 14,5 mm (ISO-grootte 3)
- Breedte - 42 mm (ISO-grootte 1), 54 mm (ISO-grootte 2), 65 mm (ISO-grootte 3)
- Rastermaat - 43 mm (ISO-grootte 1), 56 mm (ISO-grootte 2), 71 mm (ISO-grootte 3)
- Productgewicht - 520 tot 1040 g
Uitvoeringen (12)
Selectie beperken
ISO-grootte
Regelluchttoevoer
ISO-code
Type
Onderdeelnummer
| Artikelnummer | ISO-grootte | Regelluchttoevoer | ISO-code | Type | Onderdeelnummer | Prijs incl. btw. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
854025741000 | 1 | intern | 157 | MFH-5/3E-D-1-C | 150983 |
|
||||
|
|||||||||||
|
854025741001 | 1 (ATEX) | intern | 157 | MFH-5/3E-D-1-C-EX | 535975 |
|
||||
|
|||||||||||
|
854025741002 | 1 | extern | 169 | MFH-5/3E-D-1-S-C | 152565 |
|
||||
|
|||||||||||
|
854025741003 | 1 (ATEX) | extern | 169 | MFH-5/3E-D-1-S-C-EX | 535978 |
|
||||
|
|||||||||||
|
854025741004 | 2 | intern | 257 | MFH-5/3E-D-2-C | 151855 |
|
||||
|
|||||||||||
|
854025741005 | 2 (ATEX) | intern | 257 | MFH-5/3E-D-2-C-EX | 535976 |
|
||||
|
|||||||||||
|
854025741006 | 2 | extern | 269 | MFH-5/3E-D-2-S-C | 151025 |
|
||||
|
|||||||||||
|
854025741007 | 2 (ATEX) | extern | 269 | MFH-5/3E-D-2-S-C-EX | 535979 |
|
||||
|
|||||||||||
|
854025741008 | 3 | intern | 357 | MFH-5/3E-D-3-C | 151874 |
|
||||
|
|||||||||||
|
854025741009 | 3 (ATEX) | intern | 357 | MFH-5/3E-D-3-C-EX | 535977 |
|
||||
|
|||||||||||
|
854025741010 | 3 | extern | 369 | MFH-5/3E-D-3-S-C | 151035 |
|
||||
|
|||||||||||
|
854025741011 | 3 (ATEX) | extern | 369 | MFH-5/3E-D-3-S-C-EX | 535980 |
|
||||
|
|||||||||||
