Toepassing
- Magneetventiel voor nauwkeurige besturing van pneumatische cilinders en actuatoren in industriële installaties.

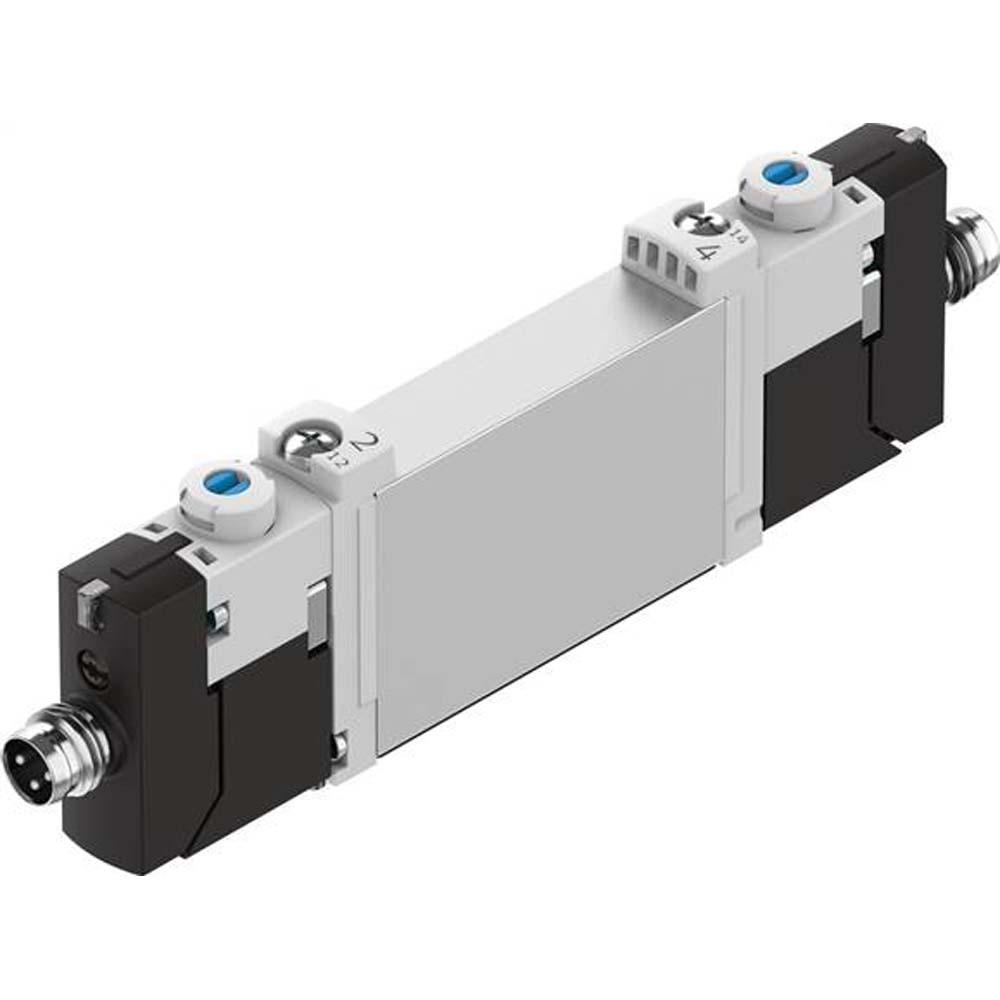

- De magneetklep uit de serie VUVG-B10-F-1R8L is een compacte klep van 10 mm voor gebruik in geautomatiseerde pneumatische systemen.
- Het product onderscheidt zich door een elektrische aansturing, korte schakeltijden en een robuuste constructie van geknepen aluminiumlegering.
- De ventielen zijn verkrijgbaar met verschillende ventielfuncties, waaronder monostabiele uitvoeringen met gesloten, open of gecombineerde toestand.
- Dankzij beschermingsklasse IP65, LABS-conformiteit en geschiktheid voor cleanroomtoepassingen zijn ze universeel inzetbaar in industriële toepassingen.
- Werkdruk - -0,9 bar tot 10 bar / 1,5 bar tot 10 bar (afhankelijk van de variant)
- Normale nominale doorstroming (volgens DIN 1343) - 130 l/min tot 170 l/min
- Toegestane spanningsschommelingen - ±10 %
- Bedrijfsspanning - 24 V DC
- Spoelkenmerken - 1,0 W
- Inschakelduur - 100 %
- Schakeltijden - Aan 6–8 ms, Uit 11–15 ms (afhankelijk van de variant)
- Nominale diameter - 1,7 mm tot 2,7 mm
- Kleppengrootte - 10 mm
- Terugstelsysteem - pneumatische of mechanische veer (afhankelijk van variant)
- Handmatige bediening - vergrendelbaar, tastbaar, verborgen
- Beschermingsklasse - IP65 (met stopcontact)
- Afdichtingsprincipe - zacht
- Afdichtingen - HNBR, NBR
- Materiaal behuizing - geknoopte aluminiumlegering
- Corrosiebestendigheidsklasse (KBK) - 2 – matige corrosiebelasting
- Inbouwpositie - willekeurig
- Cleanroomklasse - ISO 14644-1, klasse 5
- LABS-conformiteit - VDMA24364-B1/B2-L
- Elektrische aansluiting - via elektrische aansluitplaat
- Pneumatische aansluiting - flens
- Besturingstype - voorbekrachtigd, externe stuurluchttoevoer
- Afvoerklep - regelbaar
- Media - Perslucht volgens ISO 8573-1:2010 [7:4:4], geolied of ongeolied
- Bedrijfs-/mediumtemperatuur - -5 °C tot 60 °C
- Beperking zonder houdstroomverlaging - -5 °C tot 50 °C
- Schokbestendigheid / trillingsbestendigheid - volgens FN 942017-5 / FN 942017-4
- Vacuümgeschikt - afhankelijk van de variant
