Artikelnummer:
854201703727
Toepassing

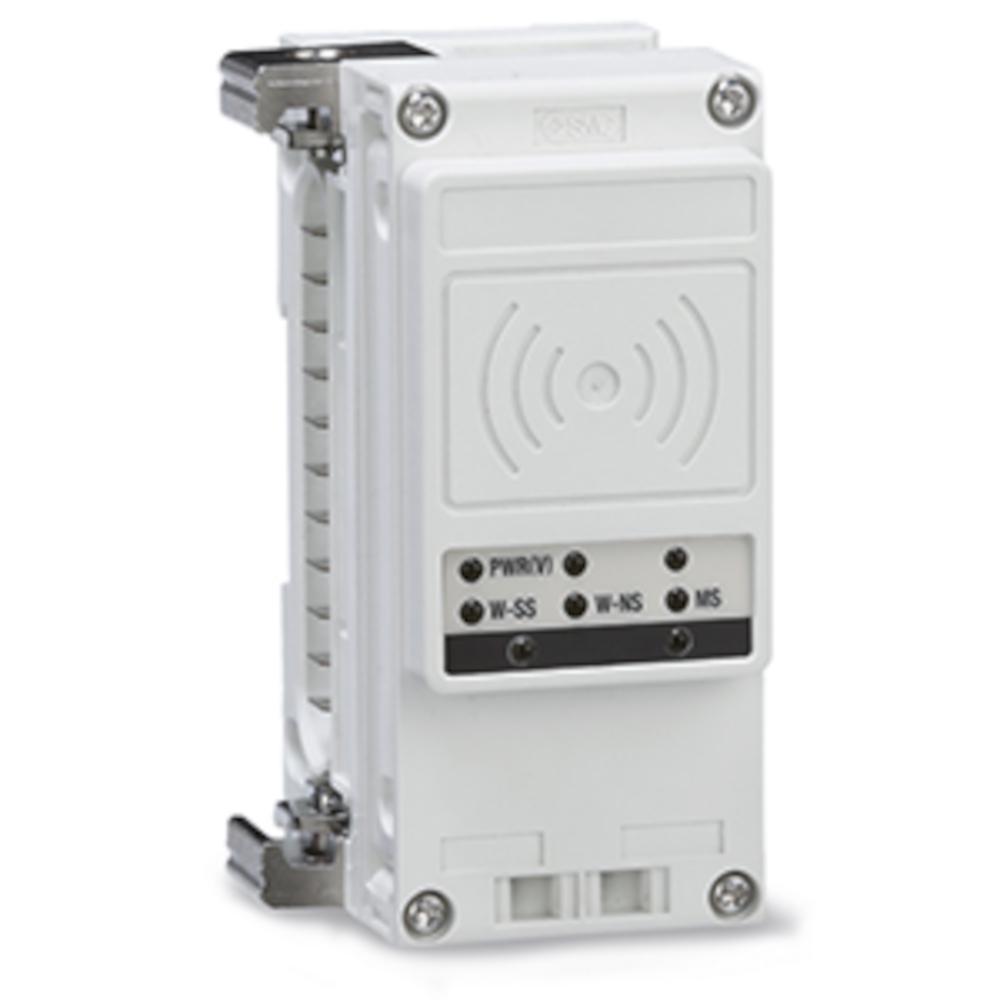

- De draadloze SMC-remotemodule EX600-WSV1 wordt in de industriële automatisering gebruikt voor de draadloze aansluiting van ventiel eilanden en decentrale I/O-componenten.
- Het is geschikt voor productielijnen, machines en geautomatiseerde productiesystemen.
- De module dient voor de overdracht van besturings- en processignalen tussen veldapparatuur en de draadloze basismodule.
- Het wordt gebruikt voor toepassingen waarbij een flexibele signaaloverdracht zonder extra communicatiebekabeling vereist is.
- De SMC-remotemodule EX600-WSV1 is een draadloze module voor de integratie van kleppen en EX600-I/O-units in een draadloos communicatiesysteem.
- Via de PNP-uitgang kunnen magneetventielen binnen de EX600-W-systeemarchitectuur worden aangestuurd.
- De module communiceert via een versleuteld SMC-radioprotocol en ondersteunt diagnosefuncties via LED's, een webinterface en configuratiesoftware.
- De NFC-communicatie vergemakkelijkt de parametrering en de toegang tot bedrijfsgegevens.
- Voedingsspanning - 24 V DC ±10 %
- Stroomverbruik - max. 70 mA
- Max. voedingsstroom - 4 A
- Ingangs-/uitgangsgrootte - Max. 128 punten (vermindering of verhoging met 16 punten)
- AD/DA-reactietijd - 0,1/0,2/0,5/1/2/5/10/30/60 s
- Uitgangstype - Bron/PNP (-COM)
- Aantal uitgangen klepuitgang - max. 32 punten (0/8/16/24/32 punten)
- Aangesloten belasting klepuitgang - magneetklep met beveiligingsschakeling van 24 VDC en 1,5 W of minder
- Type radiogolf (frequentieverspreiding) - Frequentieverspreidingsmethode (FHSS)
- Frequentie - 2,4 GHz (2403 tot 2481 MHz)
- Aantal frequentiekanalen - 79 ch (bandbreedte: 1,0 MHz)
- Overdrachtssnelheid - 250 kBit/s
- Communicatiebereik - 10 m (afhankelijk van de omgevingsomstandigheden)
- Beschermingsklasse - Voldoet aan IP67
- Omgevingstemperatuur (bedrijfstemperatuur) - -10 tot +50 °C
- Omgevingstemperatuur (opslagtemperatuur) - -20 tot +60 °C
- Luchtvochtigheid - 35 tot 85 % relatieve luchtvochtigheid (geen condensatie)
- Testspanning - 500 V AC gedurende 1 minuut tussen externe klemmen en metalen onderdelen
- Isolatieweerstand - min. 10 MΩ (500 VDC tussen externe klemmen en metalen onderdelen)
- Normen - CE/UKCA-markering
- Communicatiestandaard - ISO/IEC 14443B (type B)
- Frequentie - 13,56 MHz
- Overdrachtssnelheid - 20 tot 100 kHz (I2C)
- Communicatieafstand – tot 1 cm
- Gewicht - 280 g
