Artikelnummer:
854202162143
Toepassing

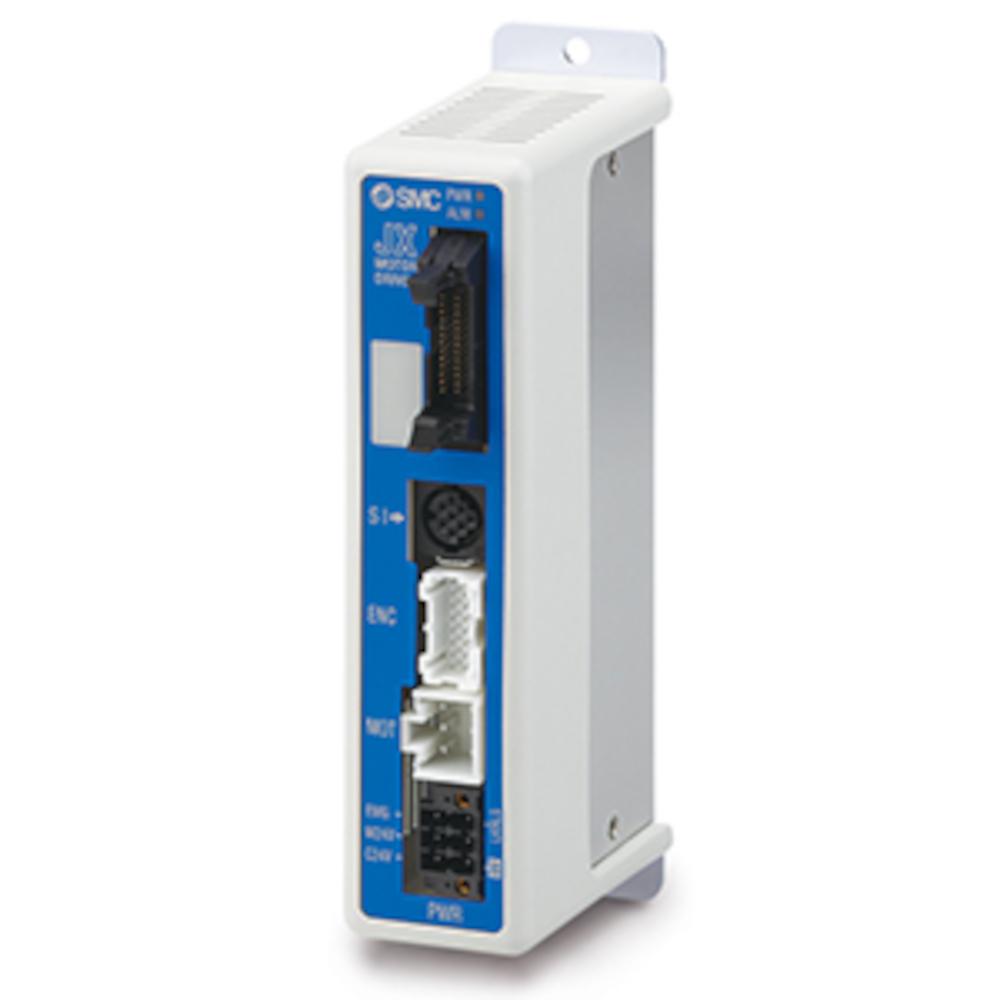

- De SMC-controller JXC618-BC wordt in de automatiserings- en productietechniek gebruikt voor het aansturen van elektrische aandrijvingen.
- Het wordt gebruikt voor het positioneren en de voortstuwing van elektrische cilinders, sleden, grijpers en zwenkaandrijvingen.
- Met de controller kunnen bewegingspatronen worden aangestuurd op basis van opgeslagen stapgegevens en kan verbinding worden gemaakt met PLC-systemen via parallelle I/O.
- Het is geschikt voor toepassingen waarbij bewegingsprofielen eenvoudig moeten worden ingesteld en betrouwbaar moeten worden uitgevoerd.
- De SMC-controller JXC618-BC is een stappenmotorcontroller voor het invoeren van stapgegevens voor elektrische aandrijvingen met een stappenmotor.
- Het ondersteunt het opslaan en uitvoeren van maximaal 64 stapgegevensposities.
- De onbeschreven controller kan met de bijbehorende parameterinstellingssoftware worden afgestemd op de gebruikte aandrijving.
- Het beschikt over een PNP-I/O-configuratie en is bedoeld voor montage op een DIN-rail.
- Geschikte aandrijvingen - LEY/LEYG, LEFS/LEFB, LES/LESH/LESYH, LEHF, LER
- Parallelle I/O-uitvoering - PNP
- Montage - DIN-rail (moet apart worden besteld)
- I/O-kabel - zonder
- Compatibele motor - stappenmotor (servo/24 V DC)
- Stroomvoorziening - Voedingsspanning 24 V DC ±10 %
- Stroomverbruik (controller) - max. 100 mA
- Compatibele encoder - incrementeel, A/B-fase (800 impulsen/omwenteling)
- Parallelle ingang - 11 ingangen (optocouplers)
- Parallelle uitgang - 13 uitgangen (optokoppelaars)
- Seriële communicatie - RS485 (alleen voor LEC-T1 en JXC-W2)
- Gegevensopslag - EEPROM
- Statusindicatie - PWR, ALM
- Koelsysteem - natuurlijke luchtkoeling
- Bedrijfstemperatuurbereik: -0 tot 55 °C (geen bevriezing)
- Luchtvochtigheidsbereik - Max. 90% relatieve luchtvochtigheid (geen condensatie)
- Isolatieweerstand – tussen alle externe klemmen en de behuizing 50 MΩ (50 V DC)
- Hoogte - 173,2 mm
- Breedte - 35 mm
- Diepte - 66 mm
- Gewicht - 170 g
