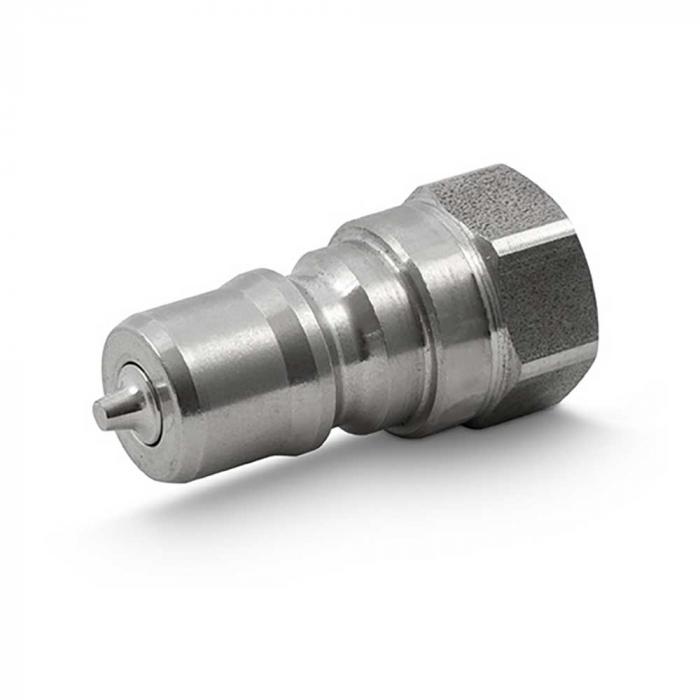

Steekkoppeling - stekker - roestvrij staal - DN 6 tot 25 - binnendraad G 1/4" tot G 1 " - PN 200 tot 350 bar - uitwisselbaar volgens ISO 7241-B
Toepassing
- De stekker is uitstekend geschikt voor het snel koppelen van slangleidingen en is ideaal voor industriële toepassingen.
- De stekker is gemaakt van roestvrij staal en aan de aansluitzijde voorzien van een binnenschroefdraad volgens DIN 3852.
- De afdichting bestaat uit fluorrubber, de steunring uit polytetrafluorethyleen.
- De stekkers zijn verwisselbaar volgens ISO 7241-B.
- Materiaal behuizing - roestvrij staal
- Materiaal afdichting - FKM 85 Shore
- Materiaal steunring - PTFE
- Uitvoering - 1 tot 6
- Nominale diameter - 6 tot 25
- Maat - 4 tot 16
- Aansluitschroefdraad (IG) - G 1/4" tot G 1"
- Buiten-Ø stekker - 14,2 tot 37,8 mm
- Lengte stekker - 38 tot 65,5 mm
- Sleutelwijdte - 19 tot 41 mm
- max. werkdruk - 200 tot 350 bar
- Temperatuurbereik - -25 tot +100 °C
- Norm - ISO 7241-B
Uitvoeringen (5)
Selectie beperken
Nominale diameter
Maat
Uitvoering
Werkdruk
Schroefdraad
Außen-Ø/Länge Stecker
Sleutelwijdte
| Artikelnummer | Nominale diameter | Maat | Uitvoering | Werkdruk | Schroefdraad | Außen-Ø/Länge Stecker | Sleutelwijdte | Prijs incl. btw. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
9799STHNV04S | 6 | 4 | 1 | 350 bar | IG G 1/4" | 14,2 mm/38 mm | 19 mm |
|
||||
|
|||||||||||||
|
|
9799STHNV06S | 10 | 6 | 2 | 300 bar | IG G 3/8" | 19,1 mm/42,5 mm | 22 mm |
|
||||
|
|||||||||||||
|
|
9799STHNV08S | 12 | 8 | 3 | 300 bar | IG G 1/2" | 23,5 mm/48 mm | 27 mm |
|
||||
|
|||||||||||||
|
|
9799STHNV12S | 20 | 12 | 4 | 220 bar | IG G 3/4" | 31,4 mm/57 mm | 34 mm |
|
||||
|
|||||||||||||
|
|
9799STHNV16S | 25 | 16 | 6 | 200 bar | IG G 1" | 37,8 mm/65,5 mm | 41 mm |
|
||||
|
|||||||||||||
